ВНИМАНИЕ!
• При монтаже настенных кронштейнов на бетонный
строительный блок (известный также как БСБ или
"шлакобетонный блок") убедитесь в том, что фактическая
толщина бетона составляет не менее 35 мм с целью
обеспечения надлежащей фиксации анкеров для бетона.
НЕ ВЫСВЕРЛИВАЙТЕ ОТВЕРСТИЯ В ШВАХ, ЗАПОЛНЕННЫХ
СТРОИТЕЛЬНЫМ РАСТВОРОМ! Пластину для настенного
крепления в сборе обязательно следует монтировать с
помощью поставляемых в комплекте с ней анкеров для
бетона, шайб D6 и анкерных болтов в сплошных частях
блоков. Сплошные части обычно находятся на расстоянии
25 мм от любого из краев блока к его центру. Во избежание
разрушения задней стенки отверстия при попадании сверла
в полую часть, для высверливания отверстия рекомендуется
использовать электрическую дрель на малой скорости
вращения вместо перфоратора.
• Установщик обязан убедиться в том, что опорная
поверхность с запасом выдержит суммарную нагрузку,
создаваемую оборудованием и всеми входящими в
комплект деталями оснастки и другими компонентами.

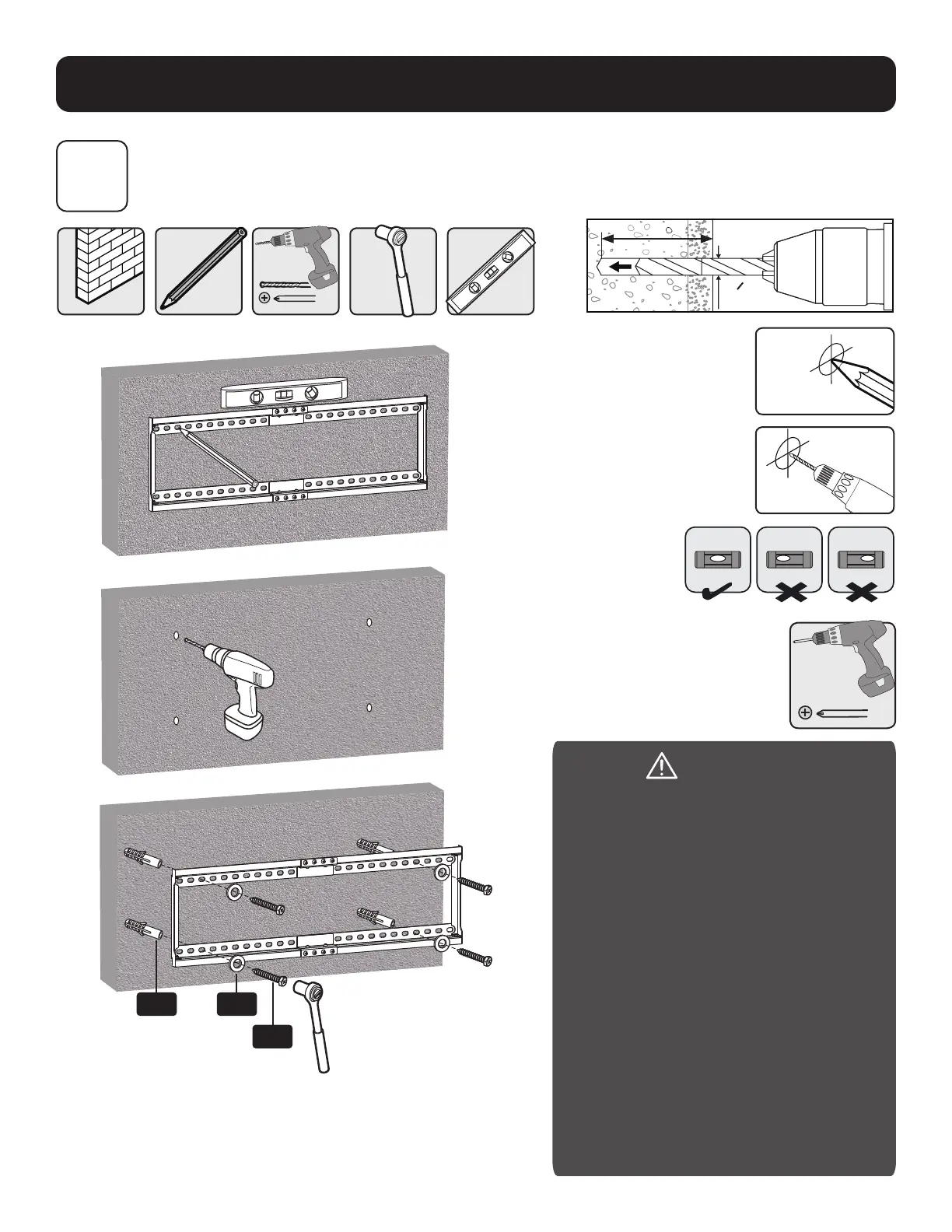

Порядок сборки
2b
Крепление к сплошному кирпичу или бетонному блоку
Разметьте
точное местоположение
монтажных отверстий
Привинтите собранную
крепежную пластину к стене
Высверлите
направляющие
отверстия
1
2
60 мм60 мм
O 10 ммO 10 мм
W-C
W-A
W-B
