38
WARNUNG
• Vergewissern Sie sich bei einer Montage der
Wandhalterung an Betonmauerwerk (auch
Betonschalsteingenannt),dassdereigentliche
Beton mindestens eine Stärke von 1-3/8 Zoll
(35mm)fürdieBefestigungdesBetonankers
bietet. NICHT IN MÖRTELFUGEN BOHREN!
Achten Sie darauf, die montierte Wandplatte
mit den beiliegenden Betonverankerungen, D6
Beilagscheiben und Ankerbolzen an den massiven
TeilenderBlöckezubefestigen.DiemassivenTeile
bendensichinderRegelvonjedemBlockende
aus25mm(1”)zurMittehin.Wirempfehlen
beim Bohren des Loches die Verwendung einer
elektrischen Bohrmaschine auf geringer Stufe,
anstatt einer Schlagbohrmaschine, um zu
vermeiden, dass beim Eintritt in einen Hohlraum
die Rückseite des Bohrloches einbricht.
• Stellen Sie sicher, dass die verwendete
MontageächedasGewichtdesGerätssowie
daszugehörigeMaterialundallezugehörigen
Komponenten tragen kann.

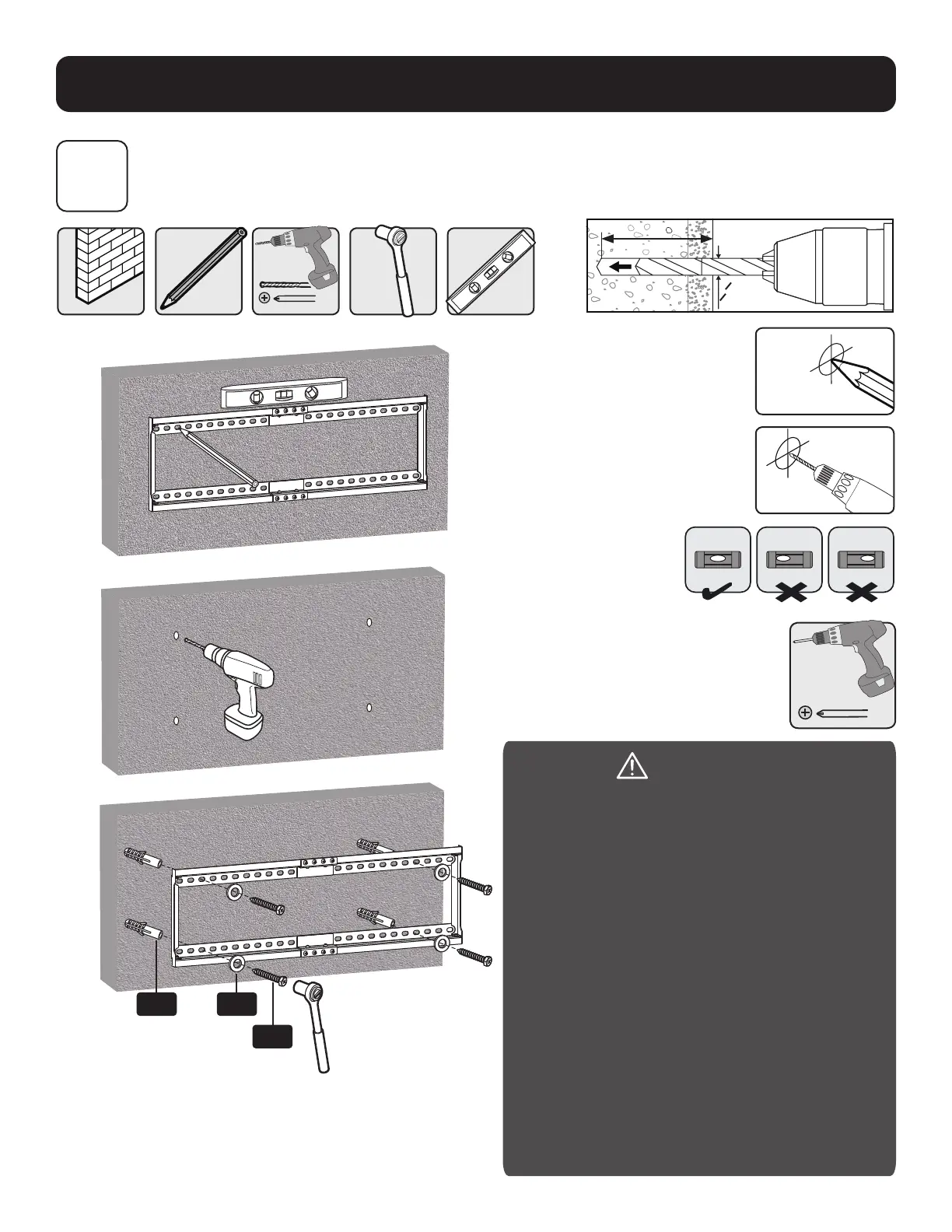

Montage
2b
Montage an Backstein oder Beton
Markieren Sie
exakte Position der
Befestigungslöcher
Schrauben Sie die
montierte Wandplatte
an der Wand fest
Bohren Sie
Führungslöcher
1
2
60 mm60 mm
(2,4")(2,4")
O 10 mmO 10 mm
(O 3/8 Zoll)(O 3/8 Zoll)
W-C
W-A
W-B
