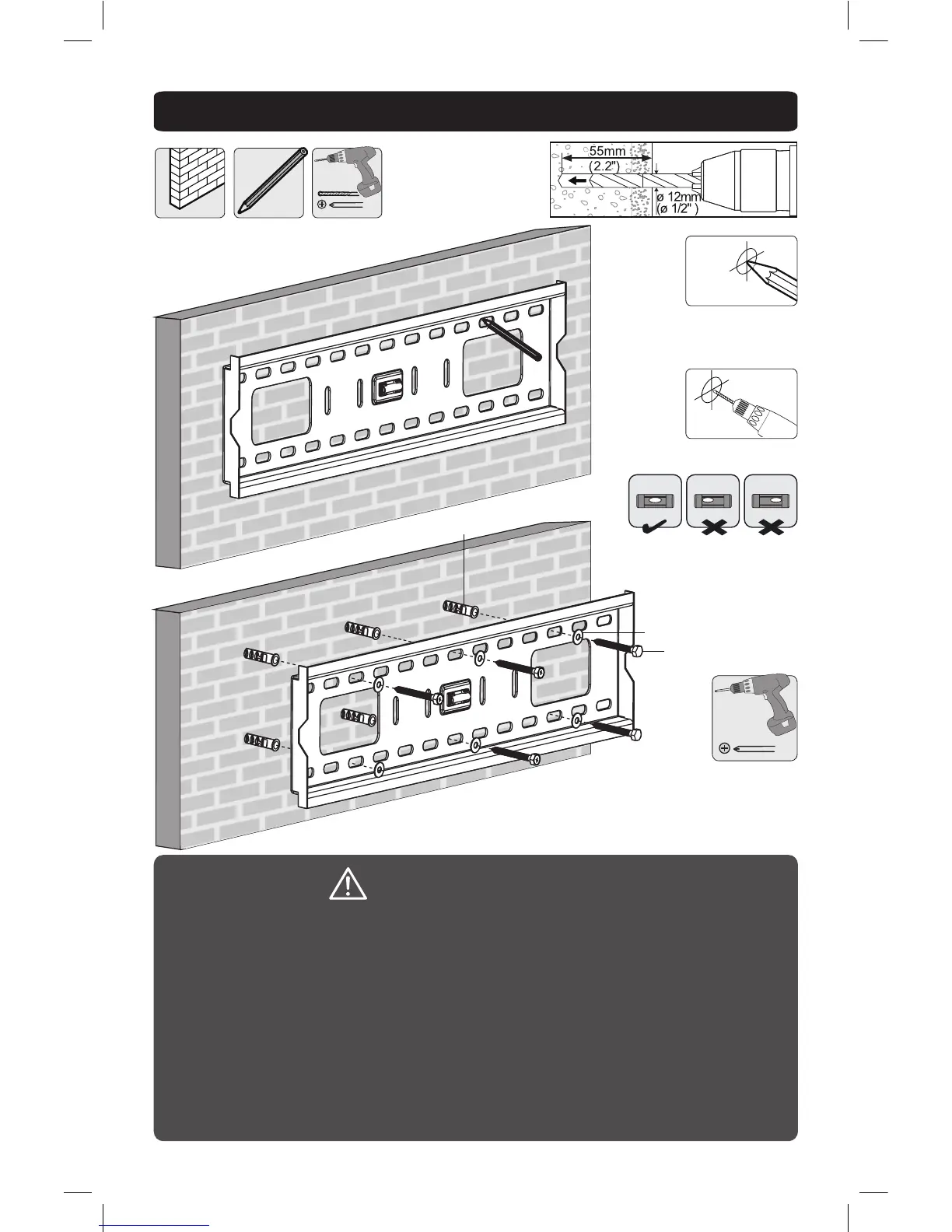

1b. Montage sur de la brique solide ou des blocs en béton
Marquer
l'emplacement exact
des trous de montage.
Visser la
plaque
murale
au mur.
Percer des avant-trous.
AVERTISSEMENT
• Lorsque les montages muraux sont installés sur un élément de maçonnerie en béton
(également appelé bloc de béton ou « bloc de béton de mâchefer »), vérier que l’épaisseur
réelle du béton est d’au moins moins 35 mm (1-3/8 po) an que le béton puisse supporter
les ancrages à béton. NE PAS PERCER DANS LES JOINTS DE MORTIER! S’assurer de
monter la plaque murale assemblée avec les ancrages à béton, les rondelles D6 et les
boulons d’ancrage inclus dans les sections solides des blocs. Les sections solides se
trouvent habituellement à 25 mm (1 po) vers le milieu du bloc à partir de chaque extrémité.
Il est suggéré d’utiliser une perceuse électrique pour percer un trou plutôt qu’un marteau
perforateur an d’éviter d’endommager l’arrière du trou en présence d’un espace vide.
• Les installateurs doivent s'assurer que la surface d'appui pourra supporter sans risque la
charge combinée de l'équipement et de tout le matériel et composants attachés.
1
2
Ancrage à béton
Rondelle D6
Boulon d'ancrage
