38
Hinweis: Verwenden Sie je nach Layout der
Bildschirmrückwand die dafür geeigneten Schrauben,
Beilagscheiben und Abstandhalter (falls erforderlich).
• Positionieren Sie die Adapterhalterungen so nah wie
möglich an der Mitte des Bildschirms.
• Schrauben Sie die Adapterhalterungen unter Verwendung
der Schrauben und aller anderen notwendigen
Befestigungsteile, die mit der Einheit mitgeliefert werden,
sicher am Bildschirm fest.
Die Schrauben nicht überdrehen.

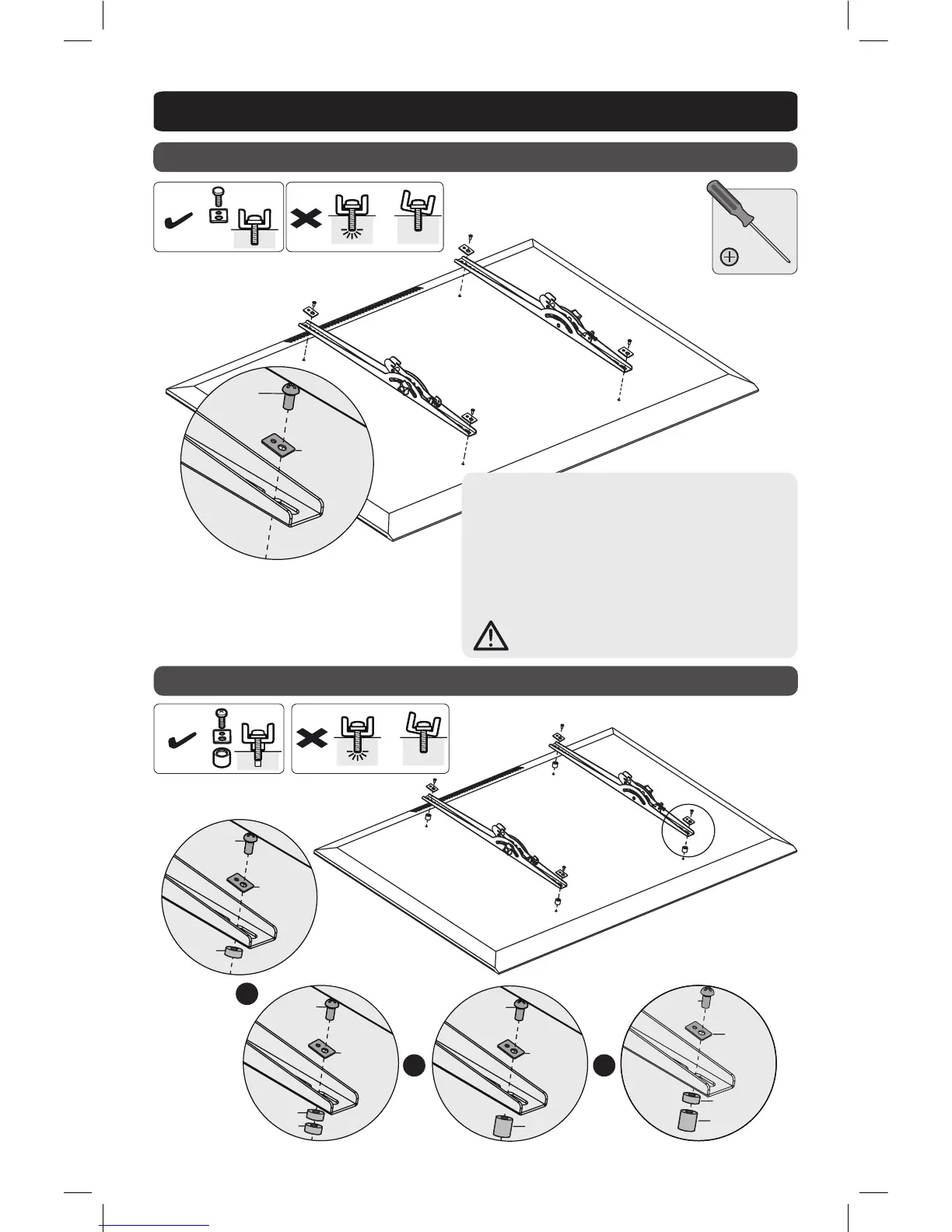

2. Installieren der Adapterhalterungen
2-1 Für ache Hinterfolie
2-2 Für versenkte Hinterfolie oder den Zugriff auf A/V-Eingänge
oder
oder oder
TV
TV
TV
TV
TV
TV
Beilagscheibe
M5X14
M6X14
M8X20
M8X20
Beilagscheibe
Beilagscheibe
Beilagscheibe
Beilagscheibe
Kleiner
Abstandhalter
Kleiner Abstandhalter
Kleiner Abstandhalter
Kleiner
Abstandhalter
Großer
Abstandhalter
Großer Abstandhalter
M8X20
M6X30
M8X30
M6X30
M8X30
M6X30
M8X30
14-03-252-933339.indb 38 4/14/2014 12:38:23 PM
