20
Installation de plusieurs prolongateurs
Remarque : Il est également possible d'installer en cascade seulement quatre
prolongateurs PoE jusqu'à 500 m (1 640 pi) dans une seule installation.
1. À l'aide d'un câble Cat5e/6 (jusqu'à 100 m de long), raccorder le
dispositif source alimenté (comme un commutateur d'alimentation
électrique par Ethernet (PoE) dans le port « IN » sur l'appareil.
2. À l'aide d'un autre câble Cat5e/6 jusqu'à 100 m de long, raccorder
le port « OUT » du premier prolongateur au port « ON » du second
prolongateur.
3. Répéter l'étape 2 jusqu'à 2 fois de plus pour chaque prolongateur
d'alimentation électrique par Ethernet (PoE) à ajouter ou raccorder le
dispositif alimenté (PD) par une alimentation électrique par Ethernet
(PoE) à distance au port « OUT » du second prolongateur d'alimentation
électrique par Ethernet (PoE).
Remarques :
• Le 4e prolongateur d'alimentation électrique par Ethernet (PoE) ne fournira IEEE
802.3af que jusqu'à 12 W.
• La source d'alimentation électrique par Ethernet (PoE) doit respecter ou dépasser
les normes IEEE 802.3at/802.3af. Consulter le tableau Puissance maximale
prise en charge pour obtenir plus de renseignements.

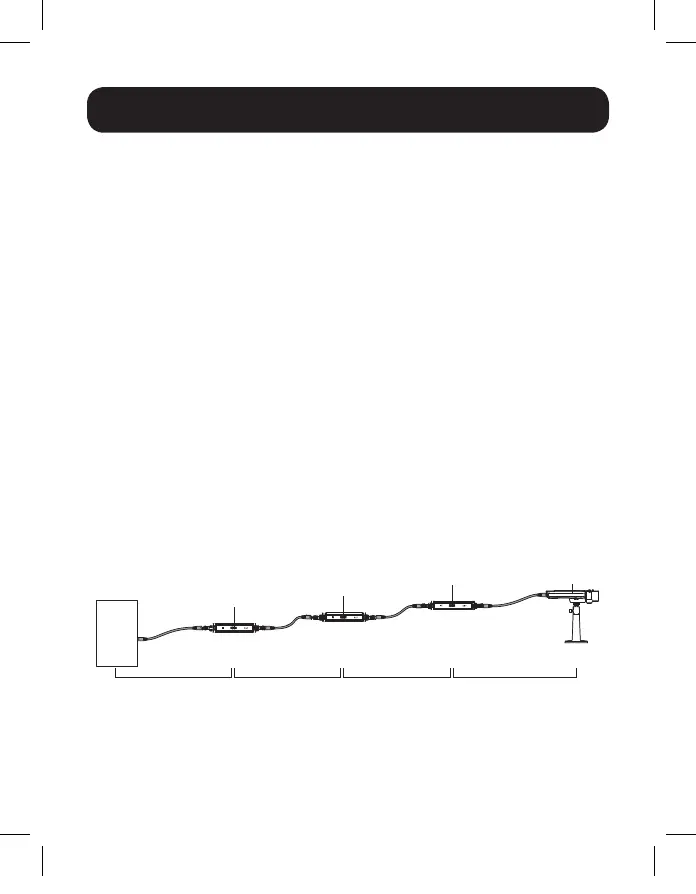

Schéma d'installation de plusieurs prolongateurs
Caméra
Prolongateur PoE
Prolongateur PoE
Prolongateur PoE
Commutateur
PoE
100 m (328 pi) maximum 100 m (328 pi) maximum 100 m (328 pi) maximum 100 m (328 pi) maximum
18-12-180-9338F9.indb 20 4/17/2019 10:22:34 AM
