Caractéristiques techniques
Modèle
Ampérage
nominal
Nombre de
sorties x Type
Fiche
d'entrée
Longueur du
cordon Longueur totale Disjoncteur
Style
d'agrafe de
montage
††
PS120406
15 A 4 x 5-15R 5-15P 1,8 m (6 pi) 30,48 cm (12 po) 15 A B
PS120410
15 A 4 x 5-15R 5-15P 3 m (10 pi) 30,48 cm (12 po) 15 A B
PS120420
20 A 2 x 5-20R, 2 x 5-15R 5-20P 4,57 m (15 pi) 30,48 cm (12 po) 20 A B
PS240406
15 A 4 x 5-15R 5-15P 1,8 m (6 pi) 60,96 cm (24 po) 15 A A
PS2408
15 A 8 x 5-15R 5-15P 4,57 m (15 pi) 60,96 cm (24 po) 15 A A
PS2408B*
15 A 8 x 5-15R 5-15P 4,57 m (15 pi) 60,96 cm (24 po) 15 A A
PS2408RA
15 A 8 x 5-15R
†
5-15P
†
4,57 m (15 pi) 60,96 cm (24 po) 15 A B
PS240810
15 A 8 x 5-15R 5-15P 3 m (10 pi) 60,96 cm (24 po) 15 A A
PS3612RA
15 A 12 x 5-15R
†
5-15P
†
4,57 m (15 pi) 91,44 cm (36 po) 15 A B
PS361206
15 A 12 x 5-15R 5-15P 1,8 m (6 pi) 91,44 cm (36 po) 15 A A
PS3612
15 A 12 x 5-15R 5-15P 4,57 m (15 pi) 91,44 cm (36 po) 15 A A
PS3612B*
15 A 12 x 5-15R 5-15P 4,57 m (15 pi) 91,44 cm (36 po) 15 A A
PS361220
20 A 2 x 5-20R, 10 x 5-15R 5-20P 4,57 m (15 pi) 91,44 cm (36 po) 20 A A
PS480806
15 A 8 x 5-15R 5-15P 1,8 m (6 pi) 121,92 cm
(48 po)
15 A A
PS4816
15 A 16 x 5-15R 5-15P 4,57 m (15 pi) 121,92 cm
(48 po)
15 A A
PS4816B*
15 A 16 x 5-15R 5-15P 4,57 m (15 pi) 121,92 cm
(48 po)
15 A A
PS6020
15 A 20 x 5-15R 5-15P 4,57 m (15 pi) 152,4 cm (60 po) 15 A A
PS7224
15 A 24 x 5-15R 5-15P 4,57 m (15 pi) 182,88 cm
(72 po)
15 A A
PS7224-20
20 A 2 x 5-20R, 22 x 5-15R 5-20P 4,57 m (15 pi) 182,88 cm
(72 po)
20 A A
PS7224-20T
20 A 2 x 5-20R, 22 x 5-15R L5-20P 4,57 m (15 pi) 182,88 cm
(72 po)
20 A A
* Boîtier noir.
†
Angle droit.
††
Consulter la section Montage mural pour une explication des styles d'agrafes.

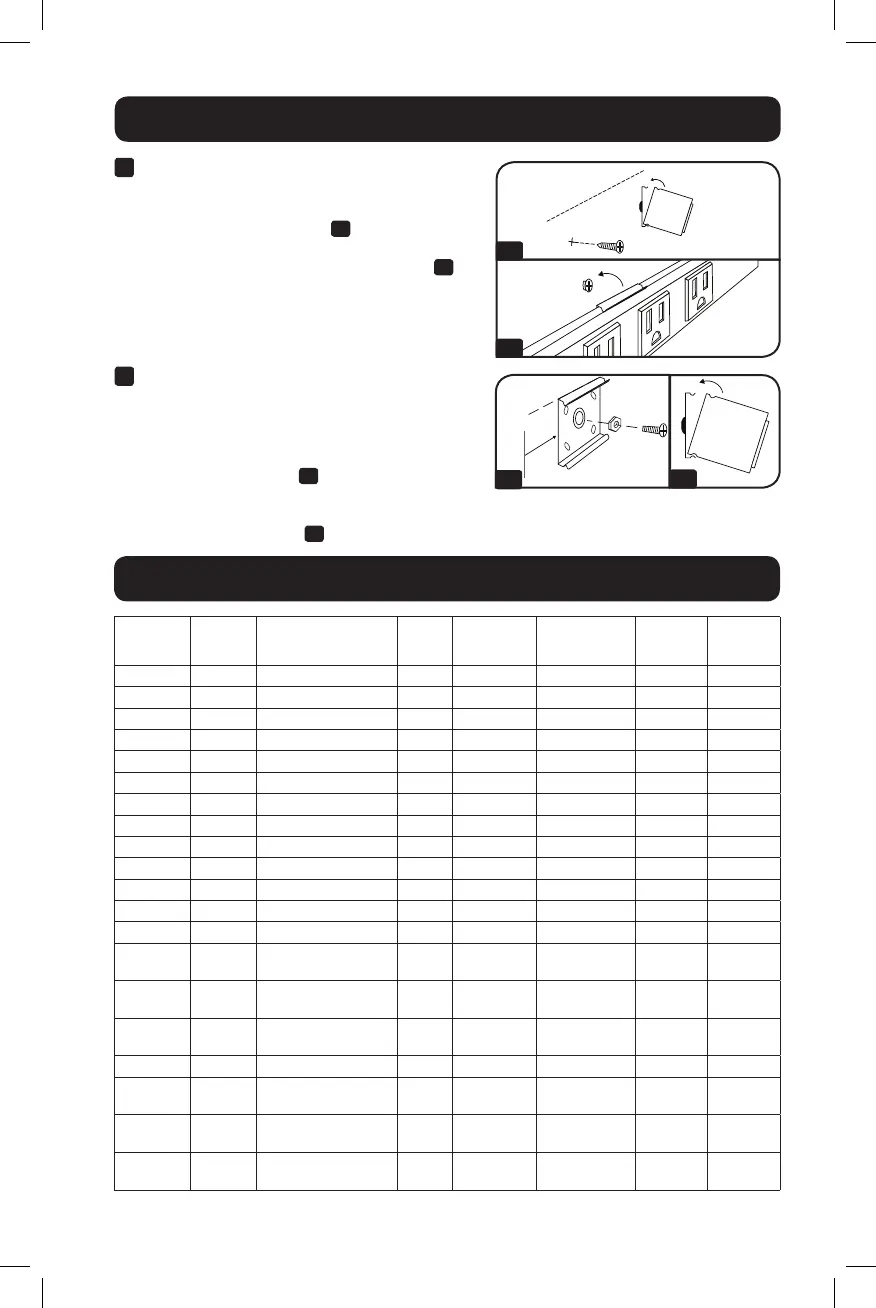

Montage mural (suite)
1 po
2a
3a
2b
3b
2
Montage en trou de serrure (style A) : visser
des vis no 8 directement dans la surface de
montage. Enclencher les agrafes de montage
dans la barre d'alimentation
2a
, puis suspendre
la barre d'alimentation sur les vis par les fentes de
trou de serrure sur ses agrafes de montage
2b
.
3
Montage de l'agrafe (style B) : percer des
avant-trous dans la surface de montage si
nécessaire. Visser des vis no 8-32 dans les
écrous hexagonaux. Visser les vis à travers
le centre des agrafes de montage et dans
la surface de montage
3a
. Placer la barre
d'alimentation à l'intérieur d'un des bords des
agrafes de montage, puis enclencher la barre
d'alimentation en place
3b
.
