Installation
Installation de la trousse de montage
Le concentrateur U460-4A3C-IND peut être placé sur une surface plane ou
monté sur des supports muraux encastrés (vis non incluses). Consulter le

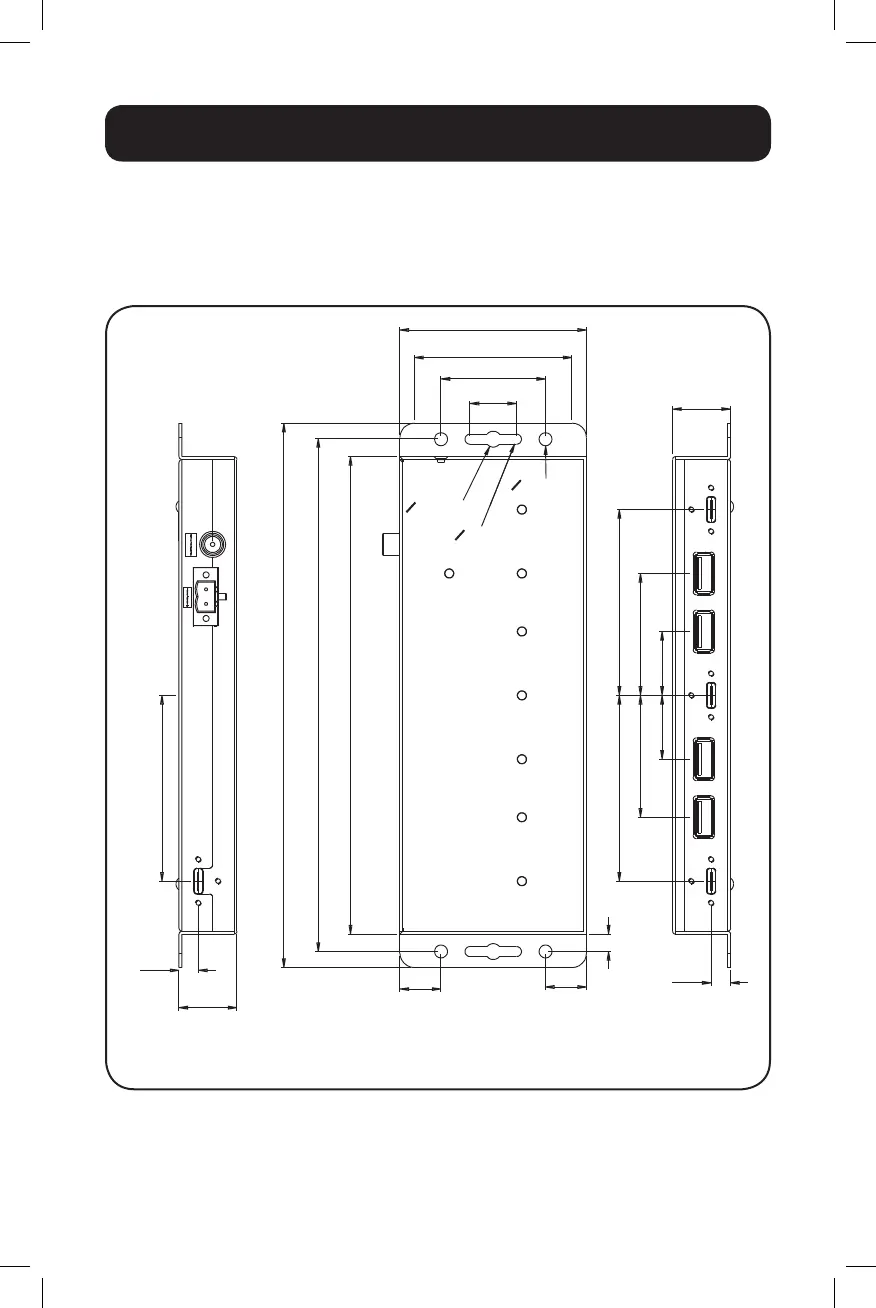

diagramme ci-dessous lors de l'installation de la quincaillerie de montage :
0,3 [7]
0,6 [16]
0,8 [20]
1,4 [36]
1 [54]
2,5 [64]
O 0,1 [3,5]
O 0,1 [3,5]
O 0,2 [4,5]
0,8 [20]
0,5 [14] 0,5 [14]
0,2 [6]
0,3 [7]
2,5 [64]
7,4 [188]
7 [177]
6,5 [165]
2,5 [64] 2,5 [64]
1,7 [42]
0,9 [22]0,9 [22]
1,7 [42]
Dimensions : mm [POUCES]
