Установка
Установка монтажного комплекта
Концентратор U460-4A3C-IND может устанавливаться на плоскую поверхность или монтироваться
на стену с использованием встроенных кронштейнов для настенного монтажа (винты в комплект не

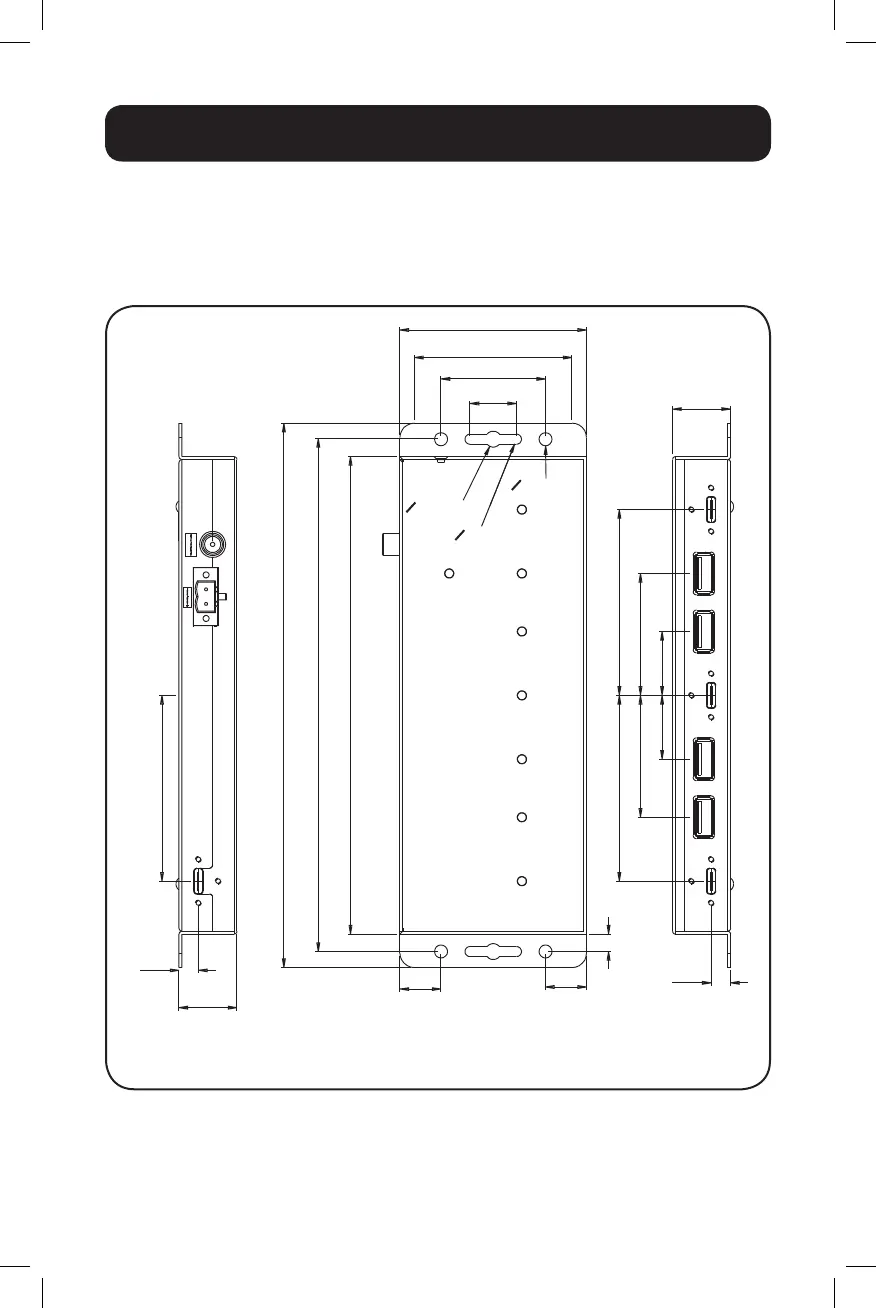

входят). При установке монтажной оснастки пользуйтесь приведенной ниже схемой:
0,3 [7]
0,6 [16]
0,8 [20]
1,4 [36]
1 [54]
2,5 [64]
O 0,1 [3,5]
O 0,1 [3,5]
O 0,2 [4,5]
0,8 [20]
0,5 [14] 0,5 [14]
0,2 [6]
0,3 [7]
2,5 [64]
7,4 [188]
7 [177]
6,5 [165]
2,5 [64] 2,5 [64]
1,7 [42]
0,9 [22]0,9 [22]
1,7 [42]
Размеры: ДЮЙМЫ [мм]
