- 45 -
Τοποθέτηση
• Ο μετασχηματιστής τάσης πρέπει να τοποθετείται
επάνω σε μια ίσια και επίπεδη επιφάνεια.
Βεβαιώνεστε ότι γύρω από τον μετασχηματιστή
τάσης υπάρχει 1 εκ. ελεύθερος χώρος για την
κυκλοφορία αέρα.
• Πίσω από τις εγκοπές αερισμού του ανεμιστήρα
q
πρέπει να τηρείται μια απόσταση 50 εκ..
Λειτουργία σε ένα όχημα
Όταν λειτουργείτε το μετασχηματιστή τάσης σε ένα
όχημα, βεβαιώνεστε ότι η εγκατάσταση δεν
εμποδίζεται από τις εργασίες οδήγησης.
Για το λόγο αυτό τοποθετείτε τα καλώδια έτσι ώστε να
μην έρχονται σε επαφή με κινούμενα τμήματα του
εσωτερικού χώρου του οχήματος ή να μην μπορούν
να εμποδίζουν την ορατότητα.
Σημείωση:
Ο μετασχηματιστής τάσης μπορεί να λειτουργεί
επίσης και με απενεργοποιημένο μοτέρ. Ωστόσο
προσέχετε ότι ο μετασχηματιστής τάσης
ενδεχομένως να μη λειτουργεί κατά τη διάρκεια
μιας διαδικασίας εκκίνησης.
Σύνδεση σε μια πηγή τάσης
Προσοχή!
Βεβαιώνεστε πριν από τη σύνδεση του
μετασχηματιστή τάσης σε μια πηγή τάσης ότι ο
διακόπτης on/off
e
της συσκευής βρίσκεται
στη θέση 0.
Μπορείτε να συνδέσετε το μετασχηματιστή τάσης με
το βύσμα 12 V σε μια υποδοχή αυτοκινήτου 12 V
ή με τους ακροδέκτες σύνδεσης απευθείας σε μια
μπαταρία αυτοκινήτου.
Και για τις δύο εναλλακτικές σύνδεσης πρέπει τα
καλώδια σύνδεσης να συνδεθούν στις βιδωτές
συνδέσεις 12V
y
του ρυθμιστή τάσης.
B
C

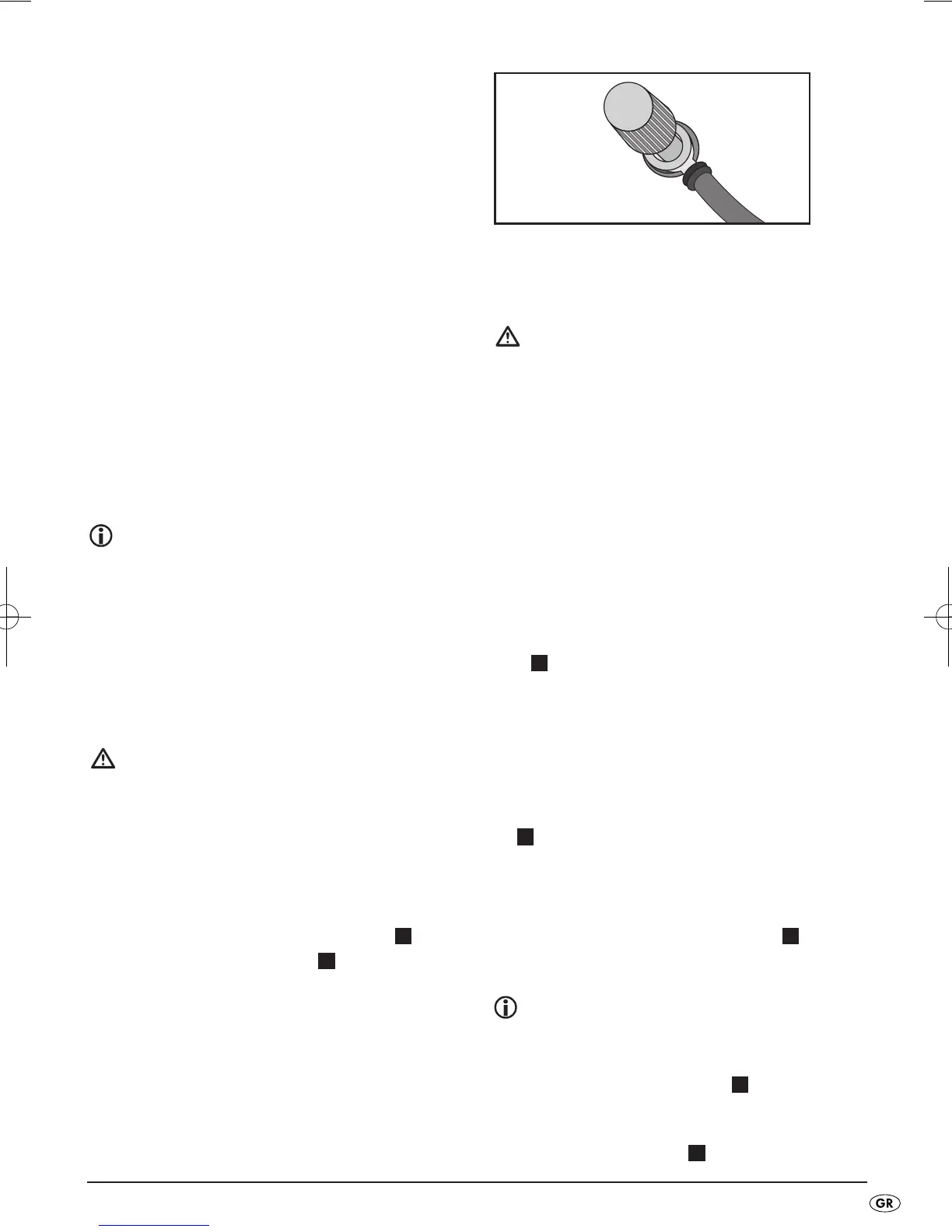

Απεικ.: Σύνδεση ακροδεκτικού πέρατος
Σύνδεση σε μια υποδοχή αυτοκινήτου 12 V
Προσοχή!
Μη χρησιμοποιείτε το μετασχηματιστή τάσης σε
οχήματα των οποίων ο θετικός πόλος είναι
συνδεδεμένος με το αμάξωμα του οχήματος ή
με το σασί.
Η υποδοχή αυτοκινήτου πρέπει να είναι
εσωτερικά θετικά πολωμένη. Μη χρησιμοποιείτε
το μετασχηματιστή τάσης σε υποδοχές
αυτοκινήτων οι οποίες είναι γειωμένες θετικά.
Αλλιώς η συσκευή θα χαλάσει.
• Λασκάρετε την κόκκινη βίδα στο μετασχηματιστή
τάσης τόσο ώστε να μπορείτε να τοποθετείτε το κόκκι-
νο ακροδεκτικό πέρας του καλωδίου αυτοκινήτου 12
V με το άνοιγμα κάτω από τη βίδα και τη ροδέλα.
(Βλέπε Απεικ.: Σύνδεση ακροδεκτικού πέρατος)
• Περιστρέψτε την κόκκινη βίδα τόσο ώστε το
ακροδεκτικό πέρας να μη μπορεί πλέον να λασκάρει.
• Λασκάρετε τη μαύρη βίδα στο μετασχηματιστή τάσης
τόσο ώστε να μπορείτε να τοποθετείτε το μαύρο
ακροδεκτικό πέρας του καλωδίου αυτοκινήτου 12 V
με το άνοιγμα κάτω από τη βίδα και τη ροδέλα.
• Περιστρέψτε τη μαύρη βίδα τόσο ώστε το
ακροδεκτικό πέρας να μη μπορεί πλέον να
λασκάρει.
• Εισάγετε το βύσμα αυτοκινήτου 12 V σε μια
υποδοχή αυτοκινήτου.
Σημείωση:
Λόγω των υψηλών αντιστάσεων μετάβασης ίσως
ζεσταθεί το βύσμα κατά τη χρήση του καλωδίου
με βύσμα αυτοκινήτου 12 V . Για το λόγο
αυτό χρησιμοποιείτε κατά τη λειτουργία με
υψηλά φορτία το καλώδιο σύνδεσης με τους
ακροδέκτες σύνδεσης .
B
C
C
C
C
