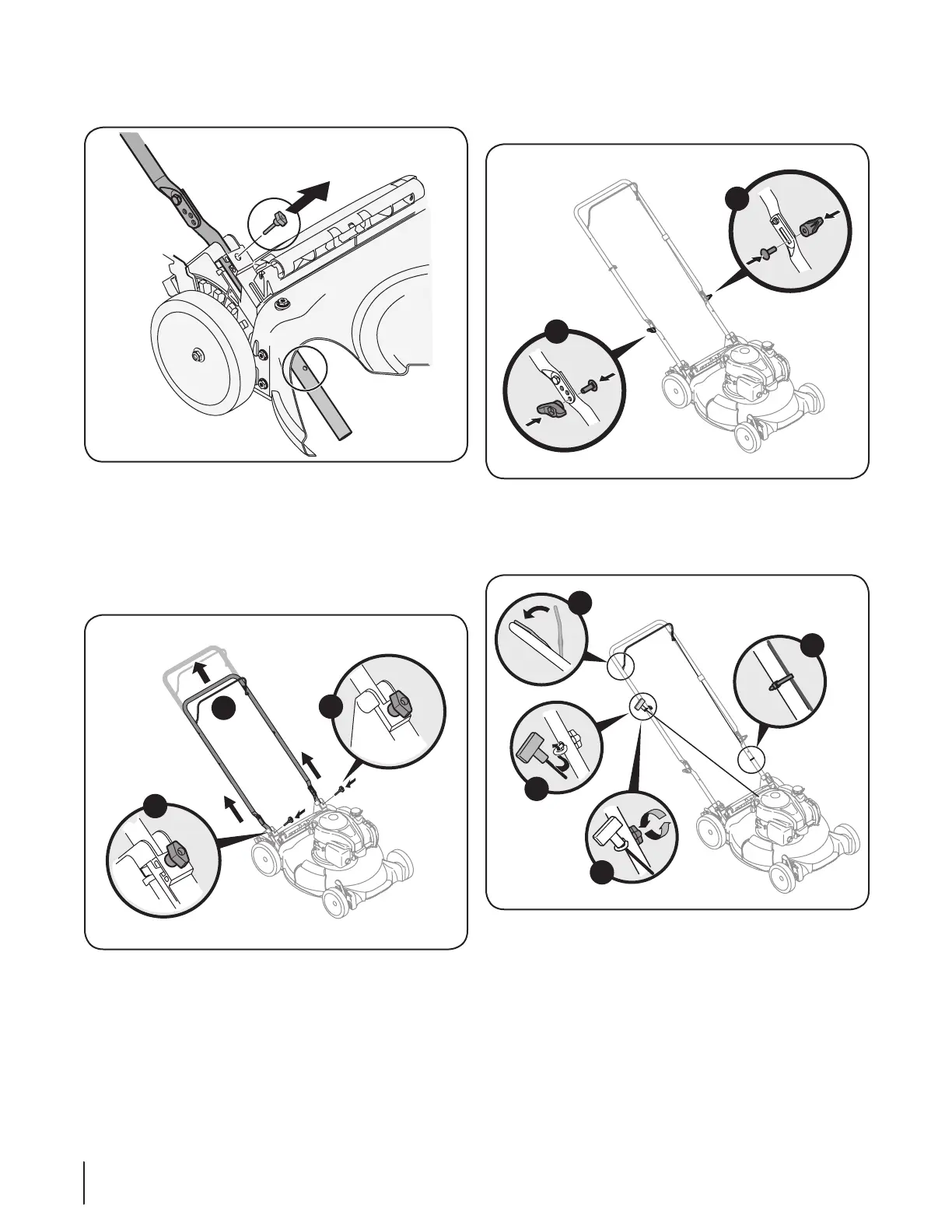

10 Sección 3— Montaje y configuración
c. Vuelva a colocar tuercas y pernos de transporte
retirarse antes en una reducción de los agujeros de
la manija como se muestra en Figure 3-5.
C
C
Figure 3-5
4. La guía de la cuerda está unida al costado derecho de la
manija superior. Afloje la tuerca de mariposa que sujeta la
guía de la cuerda, Figure 3-6.
A
B
C
D
Figure 3-6
a. Sostenga el control de la cuchilla contra la manija
superior.
b. Lentamente tirar de la cuerda que la manilla del
motor y deslizar la cuerda de arranque en la guía de
la cuerda. Vea Figure 3-6.
c. Deslice la cuerda de arranque en la guía, y ajuste la
tuerca mariposa.
d. La atadura de cables uso (s) para garantizar cable (s)
para bajar de manejar.
2. Retire la T-pernos de la manija entre corchetes como se
muestra en Figure 3-3.
Figure 3-3
3. Siga los siguientes pasos para completar conjunto del
mango:
a. Tire hacia arriba en el asa hasta agujeros en la manija
(que se muestra en Figure 3-3 corte de la cubierta)
se alinean con los agujeros en el mango soporte. Vea
Figure 3-4.
A
B
B
Figure 3-4
NOTA: Al tirar hacia arriba la palanca, asegúrese de que no
tire de manejar todo el camino.
b. Inserte el T-pernos quitó anteriormente a través del
mango corchetes y asa inferior y apriete bien para
asegurar el mango en su lugar. Vea Figure 3-4.
