AJUSTES
Inclinación de la manija (si se incluye)
Para conveniencia de funcionamiento, usted puede ajustar
la inclinación de la manija. Proceda de una de las siguientes
maneras.
MANIJAS DE EXTRACCIÓN Y PLEGADO

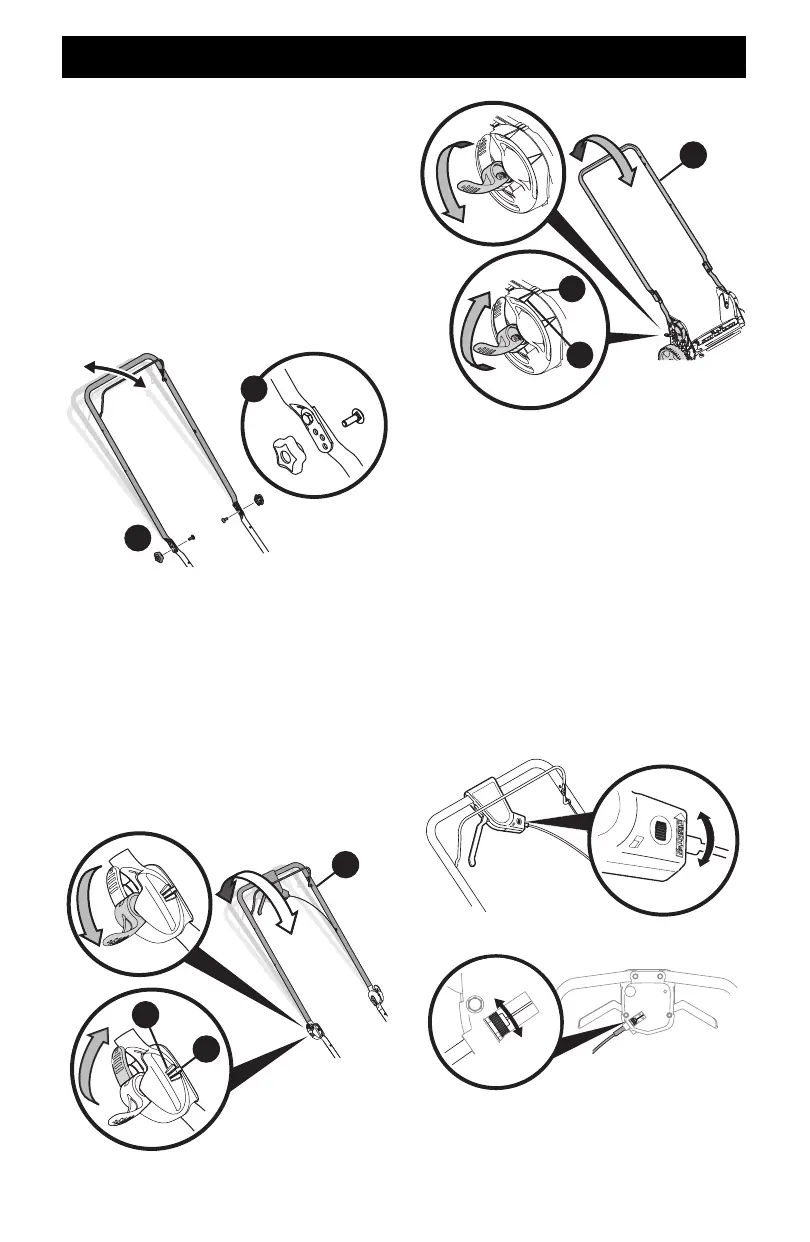

1. Extraiga las tuercas de aletas y los pernos de carro de la
manija (Figura 25).
2. Coloque la manija en una de las tres posiciones que sea más
cómoda. Consulte el recuadro de la Figura 25.
3. Sujete en la posición con las tuercas de aletas (a) y los pernos
de carro que extrajo en el PASO 1.
1
2
Figura 25
PALANCAS DE ALMACENAMIENTO VERTICAL O EZFOLD
NOTA: Para las manijas EZ-Fold consulte la Figura 26 o para las
manijas de almacenamiento vertical consulte la Figura 27.
1. Destrabe las dos palancas de liberación de manija. Consulte
el recuadro.
2. Mueva la manija superior (a) para alinear el indicador de
posición (b) en la posición más cómoda de las tres posiciones
de la manija (c).
3. Trabe las dos palancas de liberación de manija. Consulte el
recuadro.
Destrabe
Trabe
c
b
a
Figura 26
c
b
Trabe
Destrabe
a
Figura 27
Ajuste del control de la transmisión
CONTROLES DE LA TRANSMISIÓN DE PALANCA ÚNICA Y
DE PALANCA DOBLE SI SE INCLUYEN
Si se incluye, la rueda de ajuste está ubicada en el alojamiento de
la manija de control de la transmisión que se utiliza para ajustar
o aflojar la correa de transmisión. Deberá ajustar el control de
transmisión si la cortadora no se autopropulsa con el control de
transmisión enganchado o si las ruedas de la cortadora vacilan
con el control de transmisión enganchado. Si ocurren algunas
de estas condiciones, rote la rueda de ajuste en sentido de las
agujas del reloj para ajustar el cable o en sentido contrario a las
agujas del reloj para aflojar el cable. Consulte la Figura 28 para
determinar la ubicación del Control de la transmisión con palanca
única y la Figura 29 para el Control de la transmisión de palanca
doble.
Apriete
Afloje
Figura 28
Apriete
Afloje
Figura 29
