FUNCIONAMIENTO DEL ACOPLADOR
El acoplador permite el uso de varios accesorios opcionales.
NOTA: Para facilitar la instalación o la extracción de los accesorios,
ubique la unidad en el suelo o sobre un banco de trabajo.
Instalación del accesorio
NOTA: Retire la tapa de protección y el espaciador gris de los ejes
superior e inferior antes de ensamblar el accesorio.
1. Gire la perilla en el sentido contrario a las agujas del reloj para
aflojarla (Fig. 3).
2. Mientras sujeta con firmeza el accesorio, empújelo en línea recta
dentro del acoplador hasta que el botón de liberación entre a
presión y quede firme dentro del orificio principal (Fig. 5).
3. Gire la perilla en el sentido de las agujas del reloj para ajustar
(Fig. 3).
NOTA: No ajuste demasiado la tuerca (Fig. 4).
Para un reborde decorativo con un accesorio de recorte, trabe el
botón de liberación en el orificio de recorte de bordes de 90° (Fig. 3).
Extracción del accesorio
1. Gire la perilla en el sentido contrario a las agujas del reloj para
aflojarla (Fig. 3).
2. Oprima y mantenga apretado el botón de liberación (Fig. 4).
3. Mientras sujeta firmemente el alojamiento del eje superior, tire del
accesorio de manera recta para sacarlo del acoplador (Fig. 5).
ADVERTENCIA:
Antes de comenzar a utilizar
cualquiera de los accesorios, lea y comprenda el manual
que viene con dicho accesorio. Tenga en cuenta toda la
información de seguridad que incluye.
PRECAUCIÓN:
Antes de utilizar esta unidad,
asegúrese de que el botón de liberación entre a presión
completamente dentro del orificio principal (Fig. 5) y que la
perilla (Fig. 3) quede bien ajustada.
ADVERTENCIA:
A fin de evitar lesiones personales
graves y daños a la unidad, apáguela antes de extraer o
instalar un accesorio.
PRECAUCIÓN:
Este botón de liberación debe
colocarse a presión solamente en el orificio principal. Si se
utiliza un orificio equivocado, se podrían producir lesiones
personales o daños a la unidad.

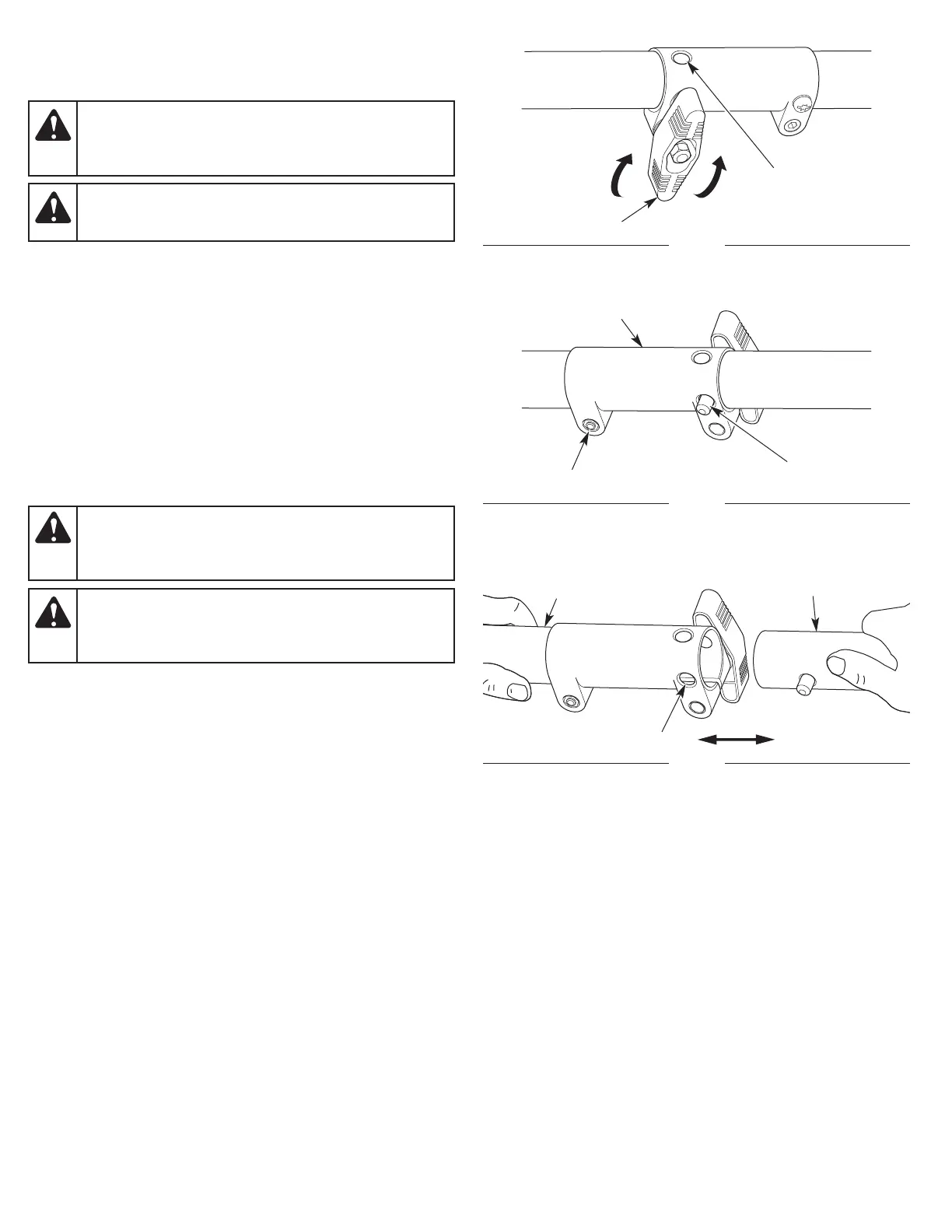

Fig. 4
Fig. 5
Fig. 3
Botón de
liberación
Orificio de recorte de
bordes de 90°
(recortadora únicamente)
Perilla
Orificio principal
Alojamiento
del eje inferior
Alojamiento del
eje superior
Acoplador
Tuerca
