Bouton
de bosse
Bobine
intérieure
Bobine
Ressort
3
"
-4
"
IMPORTANT : LISEZ LE MANUEL DE L'OPÉRATEUR COMPLÈTEMENT ET SUIVEZ LES PRATIQUES EN MATIÈRE D'EXPLOITATION SÛRE AVANT
D'ACTIONNER L'UNITÉ.
Dévissez le bouton de bosse
dans le sens contraire des
aiguilles d'une montre.
Enlevez la bobine intérieure et
jaillissez.
Insérez 10' de 0.095"
SplitLine® par le trou dans le
dessus de la bobine. Tirez la
majeure partie de la ligne par
le trou jusqu'à 3"- 4" restes.
Pliez l'extrémité courte et
poussez-la dans l'autre trou.
Tirez fortement.
Ligne de vent étroitement
dans la direction de la flèche.
Dédoublez l'autre fin de
SplitLine® arrière 6"-7”.
Poussez 6”- 7” extrémités
dans 0.095” fentes de
possession.
Insérez ou glissez les lignes
dans les oeillets dans la
bobine. Insérez le ressort et la
bobine dans la bobine.
11 2
Lignes de traction fermement
à libérer des fentes de
possession.
Rechargement de la ligne*
3
4
5
6
7
Tenez la bobine intérieure en
place. Serrez le bouton de
bosse dans le sens des
aiguilles d'une montre.
18
Rechargement de la ligne
Remplacement SplitLine
®
:
Partie #49U1341K006
Pour la ligne simple installation, référez-vous à la
ligne section d'installation de ce manuel.
Pour l'installation de bobine de rechange,
référez-vous à installer une section de bobine de
Pré-blessure de ce manuel.
*C'est d'aider au rechargement de Splitline® seulement. Ces
instructions ne sont pas une partie des instructions d'assemblée
rapides. La ligne n'a pas besoin d'être installée sur l'assemblée
initiale et le démarrage.

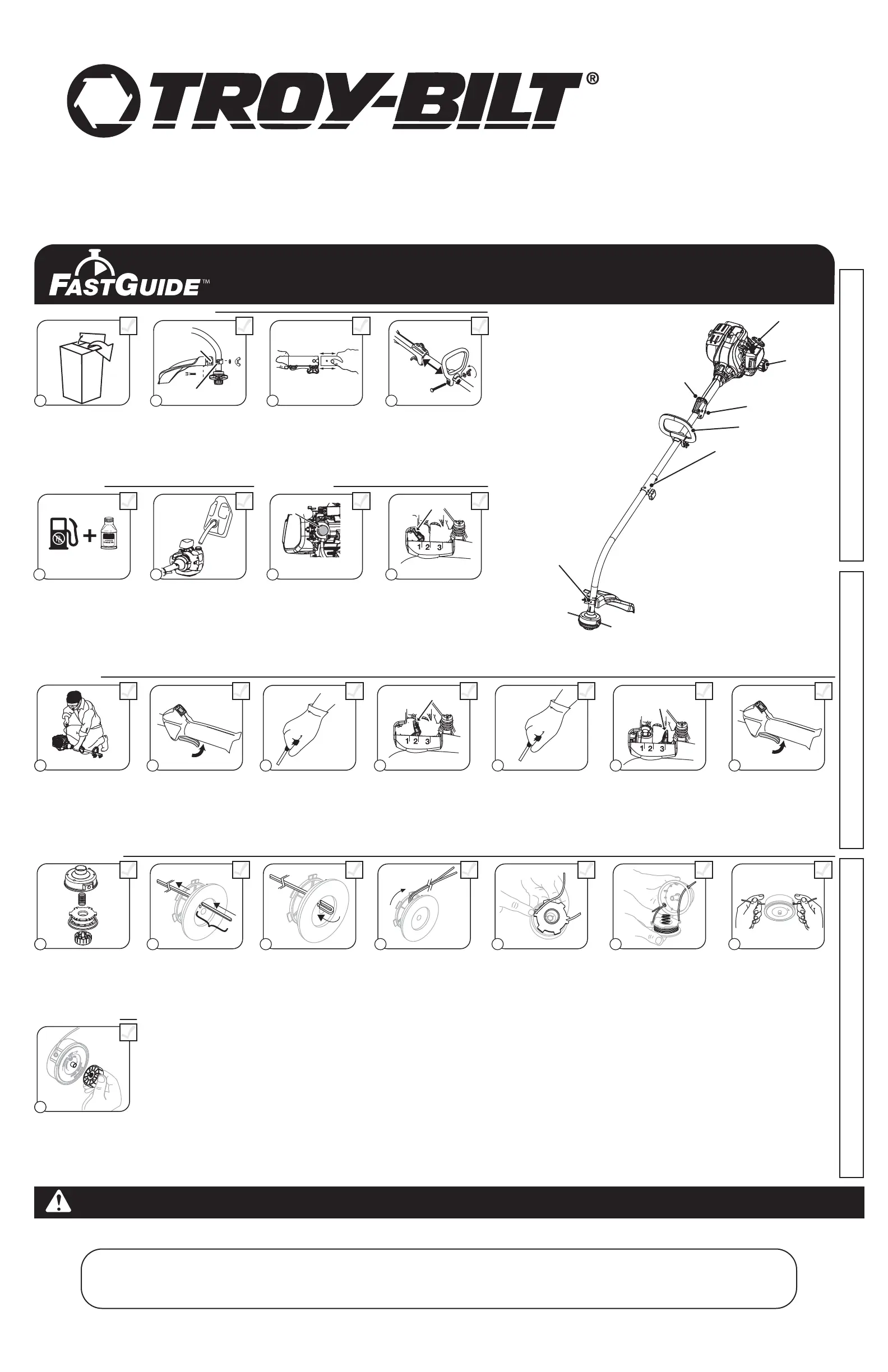

Retirer l’appareil du carton
Assembler l’appareil
Démarrer l’appareil
Glissez la fente du bouclier
sur le support. Tournez le
bouclier sur l'axe. Poussez
le boulon carré par le
bouclier et la parenthèse.
Serrez la rondelle et
l'ecrou-papillon sur le
boulon.
Retirez le capuchon de
protection et l'entretoise
grise des arbres supérieur et
inférieur. Poussez
l’accessoire de coupe dans
le coupleur. Serrez le bouton
en le tournant dans le sens
des aiguilles d’une montre.
Assembler l’appareil
Mélangez soigneusement dans
un autre bidon pour carburant :
– 95 ml (3,2 onces liq.) d’huile
pour moteur 2 temps
– 3,8 litres (1 gallon)
d'essence sans plomb,
fraîche (moins de 30 jours)
REMARQUE : Ne faites pas le
mélange directement dans
le réservoir de carburant de
l'appareil.
Placez l’appareil sur une
surface plane. Remplissez
le réservoir de carburant.
Pressez la poire
d’amorçage 10 fois ou
jusqu’à ce que le carburant
soit visible.
Accroupissez-vous dans
la position de démarrage.
PRESSEZ la manette des
gaz en continu TOUT AU
LONG des étapes suivantes.
Tirez 5 fois sur le cordon.
Mettez le levier
d’étranglement en position
2 et pressez la manette des
gaz.
Tirez sur le cordon 3 à 5 fois
de suite pour démarrer le
moteur. Laissez tourner le
moteur 30 à 60 secondes
pour le réchauffer.
Continuez de presser la
manette des gaz. Mettez
le levier d’étranglement en
position 3.
11 2
Retirez tous les éléments
du carton.
6 7
19 10
3
Mettez la poignée fermée sur
l'axe. Déplacez la poignée par
minimum 6 po. à partir de la
poignée d'axe. Insérez le
boulon de bride et serrez
l'ecrou-papillon.
Mettez le levier d’étranglement
en position 1.
Continuez de presser la
manette des gaz. Laissez
tourner le moteur encore 60
secondes pour terminer le
réchauffage. Pendant ce
temps l’appareil peut être
utilisé.
8
4
Démarrer l’appareil
11
12
13
14
15
Poire
d’amorçage
10 X
5 X
3-5 X
Levier d’étranglement
Cordon de démarrage
Manette des gaz
Bouton
marche/ arrêt
Poignée en D
EZ-Link™
Écran de protection
Besoin d’aide ?
Appelez le
1-800-828-5500
Démarreur Electric Starter
ou Power Start Bit en option !
CES ACCESSOIRES OPTIONNELS SONT
VENDUS SÉPARÉMENT !
Il est possible de démarrer cet appareil avec une
autre méthode de démarrage que beaucoup
trouvent plus facile que de tirer sur le cordon.
Veuillez contacter votre distributeur local ou appeler
le 1-800-828-5500 pour plus d’informations.
Vous trouverez également des informations
sur www.troybilt.com
L’APPAREIL NE
DÉMARRE PAS ?
Répétez ces étapes.
SI le moteur ne démarre pas après
2 tentatives, placez le levier
d’étranglement rouge en position 3
et tirez le cordon du démarreur
jusqu’à ce que le moteur démarre
SI le moteur ne démarre toujours pas,
consultez le manuel de l’utilisateur pour plus
d’informations sur le démarrage et le dépannage
1 Gallon
(3,8 litres)
3.2 oz
(0,09 litre)
40:1
Levier d’étranglement
Levier d’étranglement
Bouchon de
réservoir de
carburant
Slot
Bracket
Min. 6"
AUCUN OUTIL NÉCESSAIRE
POUR L'ASSEMBLAGE
5
Español — Page 11 English — Page 1Français — Page 6
TB21 EC
2-temps
Démarrage électrique
Capable
Coupe-herbe
BESOIN D’AIDE ?
APPELEZ LE 1-800-828-5500 AUX ÉTATS-UNIS, OU LE 1-800-668-1238 AU CANADA
Manuel de l’utilisateur
