7
Platzwahl
Der Aufstellungsort soll sauber, trocken und gut belüftet sein.
Bei Betrieb kann sich das Gehäuse auf ca. 75 °C erwärmen.
Halten sie daher einen Mindestabstand von 100 mm ein.
Der für das Gerät bereitgestellte Raum darf nachfolgende Ab-
messungen nicht unterschreiten, da der Mindestabstand von
rundum 100 mm gewährleistet sein muss.
Länge: 430 mm / Breite: 300 mm / Höhe: 150 mm
Der Einbauraum für das Gerät muss oben und seitlich mit Lüf-
tungsöffnungen versehen sein, die eine Gesamtöffnung von
100 cm² ergeben.
Flüssigelektrolytbatterien müssen in einer separaten Box mit
einer Entlüftung nach außen aufgestellt werden. Eine separate
Box ist bei Gel- und AGM-Batterien nicht notwendig. Die Ins-
tallationsvorschriften des Batterieherstellers beachten.
Das Gerät mit den vier mitgelieferten Befestigungsschrauben
sicher befestigen.
Gerät so montieren, dass es zum separaten Laden ent-
nommen und mit dem Comfort Connect - Klemme an
eine externe Batterie angeschlossen werden kann.
Das Gerät ist für den Betrieb in einer Umgebungstemperatur
bis 40 °C ausgelegt. Steigt die Geräteinnentemperatur durch
mangelnde Luftzirkulation oder zu hohe Umgebungstempera-
tur, so reduziert sich der Ladestrom automatisch stufenweise.
Anschlüsse
Vor dem Anschließen oder Trennen von Leitungen sind
die Versorgungsleitungen von Batterie und Netz zu trennen!
Nur vorgeschriebene Leitungsquerschnitte und Sicherungs-
stärken verwenden!

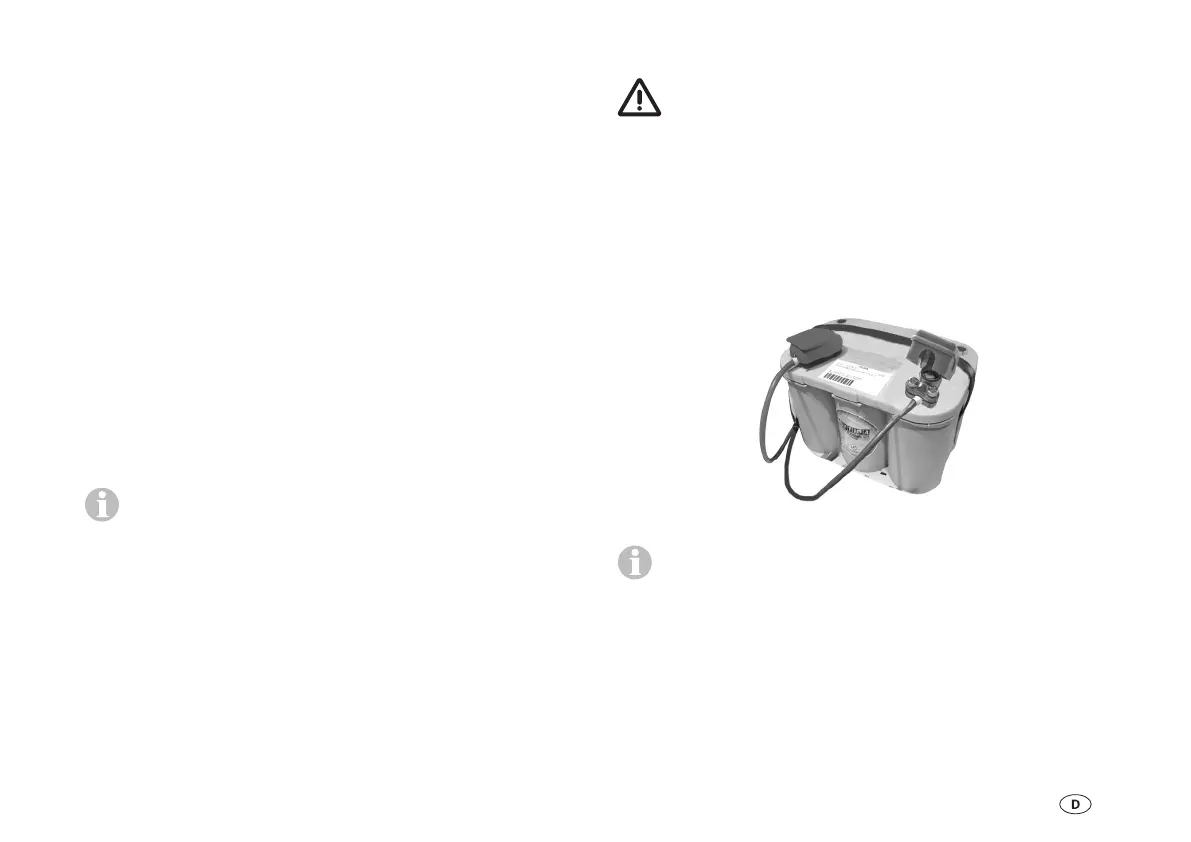

Easy clicK® Polklemmen
(rot = Pluspol, blau = Minuspol)
Zum schnellen Verbinden und Lösen von Batterieanschlüssen
von Hand. Passend für alle Anschlüsse nach DIN und SAE
Bild 2
Für den Anschluss des Ladekabels (Comfort Connect-
Ringöse) wird das Kabel mit den Ringösen an die
Polklemmen angeschraubt. Wird das Ladekabel nicht verwen-
det, Schutzkappe aufstecken.
