Truma iNet X Connect - Page 22

3
4 5
6
> 30cm
Truma
iNet X Panel
max.
1,2 m
TIN
max. 1,2m
iNet X
Panel
Montageplatte abnehmen.
Remove mounting plate.
Retirez plaque de montage.
3
4 5
6
> 30cm
Truma
iNet X Panel
max.
1,2 m
TIN
max. 1,2m
iNet X
Panel
Befestigungspunkte mit
Einbau schablone anzeichnen.
Mark the fixing points with Mark
mounting template plaque de montage.
Marquer les points de fixation avec le
gabarit de montage.

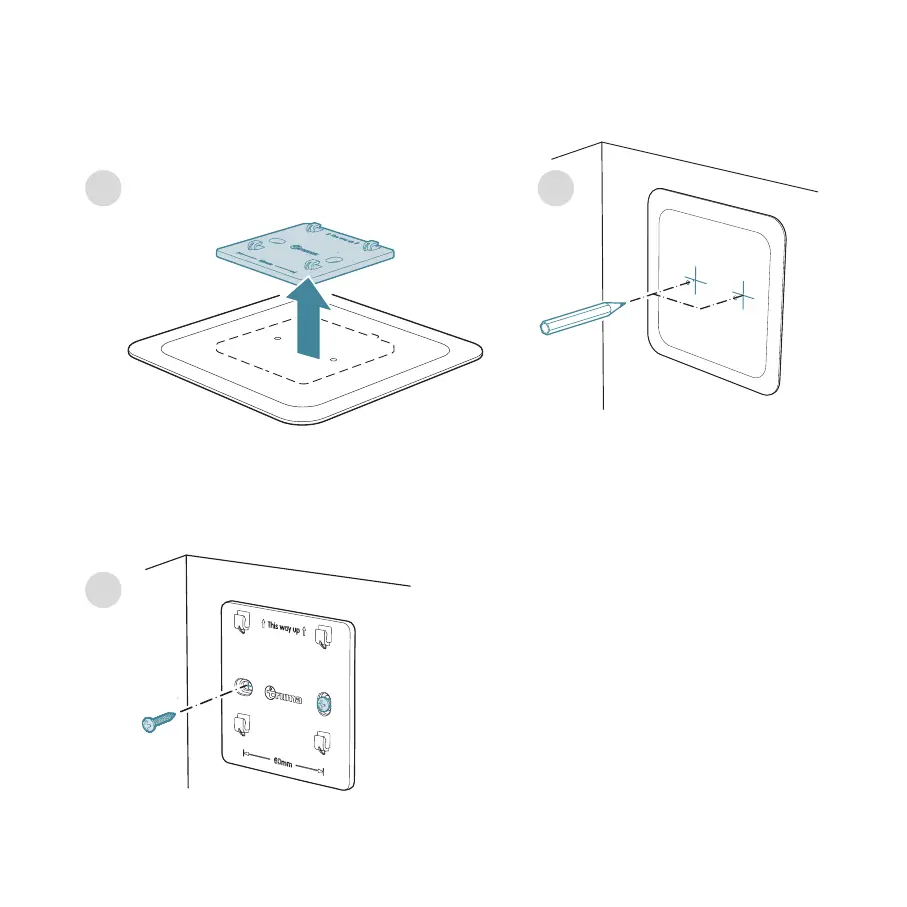

Montageplatte befestigen.
Attach the mounting plate.
Fixer la plaque de montage.
7
8
9
10
1
2
Einbau Truma iNet X Connect
Mounting Truma iNet X Connect
Montage Truma iNet X Connect
1 2
3
DIN 7996
4x15-A2K-H
Truma iNet X Connect – Kurzanleitung 22
