Truma TG 1000 sinus - Gebrauchsanweisung

2
Sicherheitshinweise
Reparaturen dürfen nur vom Fachmann durchgeführt
werden!
Für eine ausreichende Stromversorgung eines Truma Klimage-
rätes Saphir vario oder Saphir compact sollte die Leistung der
Lichtmaschine mindestens 110 A betragen.
Die Benutzung darf nur erfolgen:
– An Batterien der angegebenen Nennspannung in fest
installierten Systemen. (Mindest-Batteriekapazität 90 Ah).
– Zur Versorgung eines Netzspannungsgerätes bis zur ange-
gebenen elektrischen Maximalleistung von 1000 W.
– Wenn sichergestellt ist, dass nur ein Verbraucher (max.
1000 W), angeschlossen ist. Kein Parallelbetrieb von
mehreren Verbrauchern. Keine Verwendung von Mehr-
fachsteckdosen. Bei der Verwendung von Netzumschaltern
muss 2-polig (L und N) getrennt werden.
– In Räumen, geschützt gegen Wasser, Feuchtigkeit, Staub
und aggressiven Batteriegasen sowie in nicht-kondensie-
render Umgebung.
Das Gerät darf niemals an Orten benutzt werden, an de-
nen die Gefahr einer Gas- oder Staub-Explosion besteht.
– Wenn die Umgebungstemperatur innerhalb des zulässigen
Einsatzbereiches liegt.
– Wenn die Lüftungsöffnungen am Deckel und die Frontsei-
te (Steckerleiste) frei sind und nicht durch Gepäckstücke,
Handtücher oder Kleidungsstücke etc. verdeckt werden.
Spannungsführende Kabel regelmäßig auf Bruchstellen, locke-
re Anschlüsse usw. überprüfen!
Bei elektrischen Schweißarbeiten sowie Arbeiten an der
elektrischen Anlage, muss das Gerät von allen Anschlüssen
getrennt werden!
Das Gerät darf nicht geöffnet werden (auch nach der Tren-
nung von der Batterie können noch gefährlich hohe Span-
nungen auftreten)!
Kinder vom Wechselrichter fern halten!
Gebrauchsanweisung
Verwendungszweck
Der Wechselrichter TG 1000 sinus wurde für den Betrieb eines
Truma Klimagerätes (z. B. Saphir vario oder Saphir compact)
oder eines anderen Verbrauchers bis 1000 W elektrische
Leistungs aufnahme entwickelt.
Der Wechselrichter erzeugt aus 12 V Gleichspannung 230 V ~
Wechselspannung (Sinus).

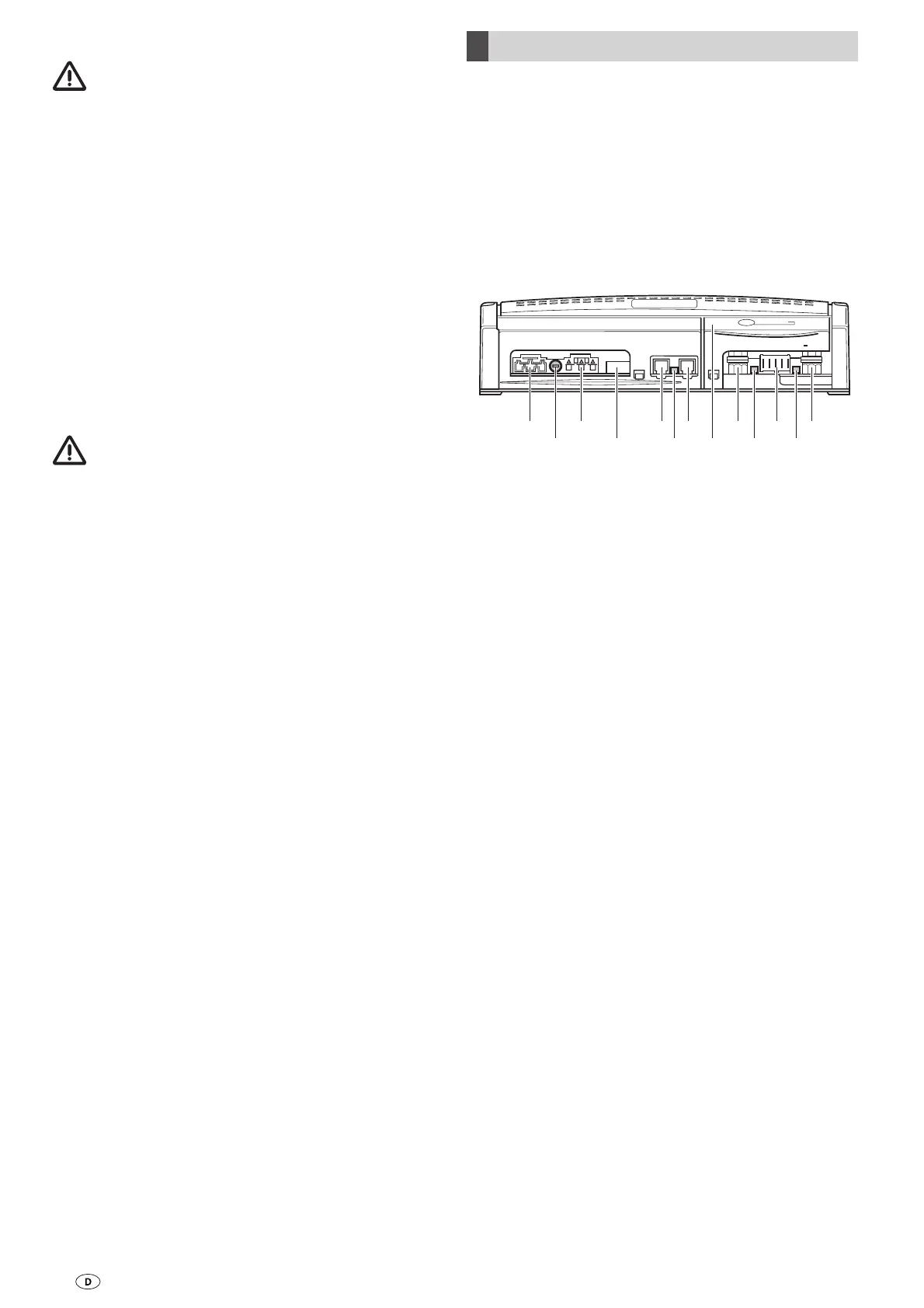

Anschlüsse
Bat
+
230 VAC
Fuse (T 6,3 A)
D+ Out Sons+ Sons- On
Bat
ComRemote
TG 1000 sinus
In
Out
a
b
c
d
e
f
e
g
h
i
j
k
l
a = Anschluss Eingangsspannung 230 V ~ Landnetz über
3-polige Buchse (Wago)
b = Sicherung T 6,3 A (Austausch nur gegen baugleiche)
c = Anschluss Ausgangsspannung 230 V ~ über 3-poligen
Stecker (Wago)
d = Remote (Anschluss Bedienteil-Zubehör)
e = Com-Anschluss (Kommunikation – Stecker RJ 10) zum
Klimagerät
f = LED (Betriebsbereitschaft)
g = Abdeckung (Klappe der Anschlussleiste an der
Steuerung zum Öffnen drücken und entriegeln)
h = Anschlussbolzen (M8) Zusatzbatterie Plus-Pol
i = LED (Landstrombetrieb)
j = 5-poliger Stecker (5 x Flachstecker 6,3 mm)
Steckerbelegung von links nach rechts:
D+ = 12 V Signal von Lichtmaschine, wenn der
Fahrzeugmotor läuft
Out = 12 V Ausgang max. 1 A, z. B. für externes Relais,
folgt Pin 5 „On“
Sens+ = Anschluss für Plus-Pol der Starterbatterie
(Überwachung der Batteriespannung)
Sens- = Anschluss für Minus-Pol der Starterbatterie
(Überwachung der unteren Batteriespannung)
On = 12 V Eingang zum Einschalten des
Wechselrichters, wenn weder das KlimaSet
noch das AutarkSet verwendet wird
(schaltet 12 V Ausgang „Out“)
k = LED (Störung)
l = Anschlussbolzen (M8) Zusatzbatterie Minus-Pol
