Gebrauchsanweisung
Vor Inbetriebnahme unbe-
dingt Gebrauchsanwei-
sung und „Wichtige Bedie-
nungshinweise“ beachten!
Der Fahrzeughalter ist dafür
verantwortlich, daß die Bedie-
nung des Gerätes ordnungs-
gemäß erfolgen kann.
Der dem Gerät beigegebene
gelbe Aufkleber mit den Warn-
hinweisen muß durch den Ein-
bauer bzw. Fahrzeughalter an
einer für jeden Benutzer gut
sichtbaren Stelle im Fahrzeug
(z. B. an der Kleiderschrank-
tür) angebracht werden! Feh-
lende Aufkleber können bei
Truma angefordert werden.
Achtung: Vor dem ersten
Gebrauch unbedingt die ge-
samte Wasserversorgung mit
erwärmtem klarem Wasser
gut durchspülen. Wenn die
Heizung nicht betrieben wird,
Wasserinhalt bei Frostge-
fahr unbedingt entleeren!
Kein Garantieanspruch für
Frostschäden! Ebenso vor
Reparaturen bzw. Wartungs-
arbeiten am Fahrzeug (in
Werkstätten!) Wasserinhalt
entleeren, da bei stromlosem
Zustand das elektrische
Sicherheits-/Ablaßventil auto-
matisch öffnet!
Funktionsbeschreibung
Die Heizung Trumatic C arbei-
tet mit einem gebläseunter-
stützten Brenner, dadurch ist
eine einwandfreie Funktion
auch während der Fahrt
sichergestellt.
Bei Winterbetrieb wählt das
Gerät automatisch die benö-
tigte Brennerstufe, entspre-
chend der Temperaturdifferenz
zwischen eingestellter und
gegenwärtiger Raumtempe-
ratur. Der Typ C 6002 arbeitet
in drei Leistungsstufen (2000,
4000 und 6000 W), der Typ
C 3402 in zwei Leistungsstu-
fen (2000, 3400 W).
Bei Sommerbetrieb erfolgt
die Aufheizung des Wasserin-
halts in der kleinsten Bren-
nerstufe. Ist die Wassertem-
peratur von 60° oder 40°C er-
reicht, schaltet der Brenner
Sonderversion mit
zusätzlicher Elektrobe-
heizung 230 V, 450 W
Den Schalter am Bedienteil
auf „1“ schalten. Die Kontroll-
lampe zeigt an, daß das Gerät
in Betrieb ist.
Bei Verwendung von fahr-
zeugspezifischen Schaltern:
siehe Bedienungsanleitung
des Fahrzeugherstellers.
Hinweis: Die Wassertempe-
ratur ist nicht vorwählbar,
automatische Temperaturbe-
grenzung bei ca. 60°C! Um
eine schnellere Aufheizung
des Boilerinhaltes zu errei-
chen, kann das Gerät gleich-
zeitig mit Gas und Strom be-
trieben werden.
Elektrisches
Sicherheits-/Ablaß-
ventil
g = Betätigungsknopf
„geschlossen“
h = Betätigungsknopf
„entleeren“
Wichtiger Hinweis: Das Ab-
laßventil wird mittels einer
elektrischen Spule im ge-
schlossenen Zustand gehal-
ten. Um die Batterie nicht
unnötig zu belasten, wird
empfohlen, das Ablaßventil
bei längerem Nichtgebrauch
zu öffnen!
Hinweise zum
elektrischen Sicher-
heits-/Ablaßventil
Bei tieferen Temperaturen als
2°C am Sicherheits-/Ablaß-
ventil kann der Wasserinhalt
des Boilers von selbst ablau-
fen, wenn das Gerät nicht in
Betrieb ist (auch bei Störung)!
Zur Vermeidung von Wasser-
verlust das Gerät mit Schie-
beschalter (b) am Bedienteil
einschalten (Sommer- oder
Drehknopf (a) gewünschte
Raumtemperatur einstellen.
Hinweis: Die Heizung Truma-
tic C ist eine Warmluftheizung
mit zusätzlicher Warmwasse-
rerzeugung. Daher ist der
Heizbetrieb sowohl mit, wie
auch ohne Wasserinhalt
möglich.
Bei gefülltem Boiler wird das
Brauchwasser automatisch
mitgeheizt. Die Wassertem-
peratur ist abhängig von der
abgegebenen Heizleistung.
Bei leerem Boiler und niedrig
eingestellter Raumtemperatur
empfehlen wir den Schiebe-
schalter für die Wassertempe-
ratur (c) auf 40°C zu stellen,
um ein unnötiges Aufheizen
des Wasserbehälters und so-
mit ein zu häufiges Ein- und
Ausschalten der Heizung zu
vermeiden.
Ausschalten
Schiebeschalter (b) in die Mit-
te stellen.
Wasserinhalt bei Frostge-
fahr unbedingt entleeren!
Wird das Gerät längere Zeit
nicht benutzt, Schnellschluß-
ventil in der Gaszuleitung und
Gasflasche schließen.
Grüne Kontrollampe
„Betrieb“
(unter Drehknopf)
Bei eingeschaltetem Gerät
leuchtet die grüne Kontroll-
lampe. Leuchtet die Kontroll-
lampe nicht, vorgesehene
(Haupt-) Schalter kontrollie-
ren. Hierzu die jeweilige An-
leitung des Fahrzeugherstel-
lers beachten.
Rote Kontrollampe
„Störung“
Bei einer Störung leuchtet die
rote Kontrollampe (d) ununter-
brochen auf. Ursachen sind
z. B. Gasmangel, Verbrennungs-
luftmangel, Defekt einer Si-
cherung usw. Die Entriege-
lung erfolgt durch Ausschal-
ten und erneutes Einschalten.
Blinken ca. 1 x pro Sekunde
deutet auf eine zu geringe Be-
triebsspannung hin.
ab und die gelbe Kontrollam-
pe erlischt.
Wird nur die Kaltwasseranlage
ohne Boiler betrieben, füllt sich
auch hier der Boilerkessel mit
Wasser. Um Frostschäden
zu vermeiden, muß der
Wasserinhalt durch Betäti-
gen des Sicherheits-/Ab-
laßventils abgelassen wer-
den, auch wenn der Boiler
nicht betrieben wurde. Als Al-
ternative bietet sich die Mon-
tage eines heißwasserbestän-
digen Absperrventils vor dem
Kalt- und Warmwasseran-
schluß an.
Bei Anschluß an eine zentrale
Wasserversorgung (Land-
bzw. City-Anschluß) muß ein
Druckminderer eingesetzt
werden, der verhindert, daß
höhere Drücke als 2,8 bar im
Boiler auftreten können.

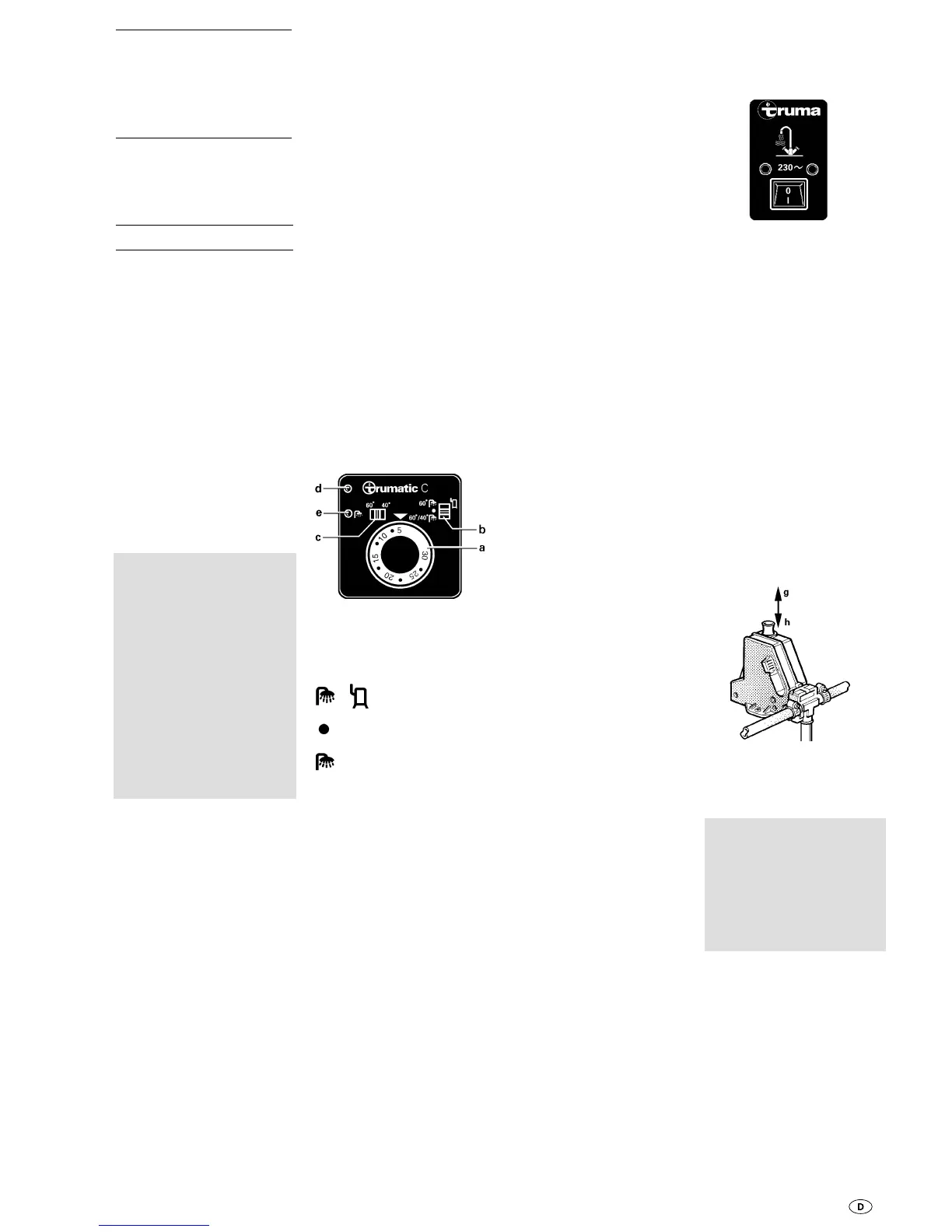

Bedienteil mit
Thermostat
a = Drehknopf für Raum-
temperatur (durch
grüne Kontrollampe
„Betrieb“ beleuchtet)
b = Schiebeschalter:
Heizung + Boiler
(Winterbetrieb)
Aus
Boiler
(Sommerbetrieb)
c = Schiebeschalter für Was-
sertemperatur 60° oder
40°C (Sommerbetrieb)
d = rote Kontrollampe
„Störung“
e = gelbe Kontrollampe
„Boiler Aufheizphase“
Inbetriebnahme
1. Überprüfen, ob der Kamin
frei ist. Etwaige Abdeckungen
unbedingt entfernen, bei Ver-
wendung auf Booten Decks-
kamin öffnen.
2. Gasflasche und Schnell-
schlußventil in der Gaszulei-
tung öffnen.
3. Bei Sommerbetrieb:
Schiebeschalter (b) auf „Som-
merbetrieb“ und Schiebe-
schalter (c) auf gewünschte
Wassertemperatur stellen.
4. Bei Winterbetrieb:
Schiebeschalter (b) auf „Win-
terbetrieb“ stellen und am
Trumatic
C 3402/C 6002
Flüssiggasheizung mit
integriertem Boiler für
Reisemobile,
Caravans und Boote
1
