S 3000 P

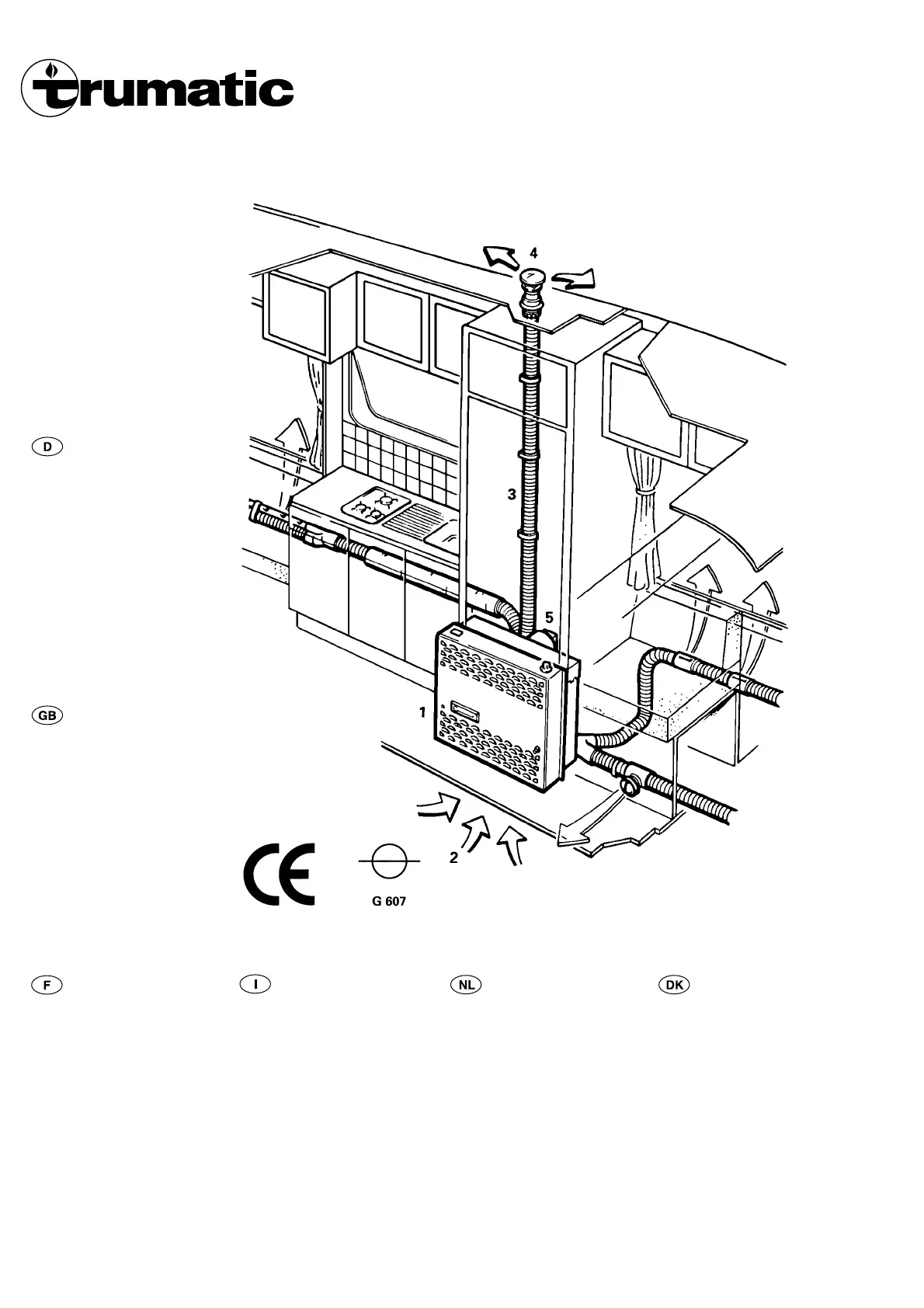

Einbaubeispiel
1 Flüssiggasheizung
Trumatic S 3000 P
2 Verbrennungluft-
Zuführung
3 Abgasrohr mit Überrohr
4 Abgaskamin
5 Trumavent-Gebläse
für Warmluftverteilung
(auf Wunsch)
Installation example
1 Liquid gas heater
Trumatic S 3000 P
2 Combustion air supply
3 Exhaust duct with
insulating duct
4 Exhaust cowl
5 Trumavent fan and
for warm air distribtion
(optional)
Exemple de montage
1 Chauffage à gaz liquéfié
trumatic S 3000 P
2 Aspiration de l’air de
combustion
3 Tuyau d’évacuation des
gaz brûlés avec tuyau
d’isolation
4 Cheminée
5 Ventilateur Trumavent
pour distribution de l’air
chaud (en option)
Inbouwvoorbeeld
1 Vloeibaar-gaskachel
Trumatic S 3000 P
2 Toevoer van
verbrandingslucht
3 Rookgasafvoer-
schoorsteen
4 Rookgasafvoerschorsteen
5 Trumavent-ventilator
voor verdeling van
warme lucht
(als extra verkrijgbaar)
Esempio di montaggio
1 Stufa a gas liquido
Trumatic S 3000 P
2 Passagio aria
Combustione
3 Tubo gas di scarico con
tubo protettivo
4 Camino per gas di scarico
5 Ventilatore Trumavent
per distribuzione aria
calda (su richiesta)
Monteringseksempel
1 Gasovn til flydende gas
Trumatic S 3000 P
2 Forbrændingsluftstilførsel
3 Aftræksrør med overrør
4 Skorstensrør
5 Trumavent-blæser
til varmluftfordeling
(ekstraudstyr)
