Rivestimento della stufa

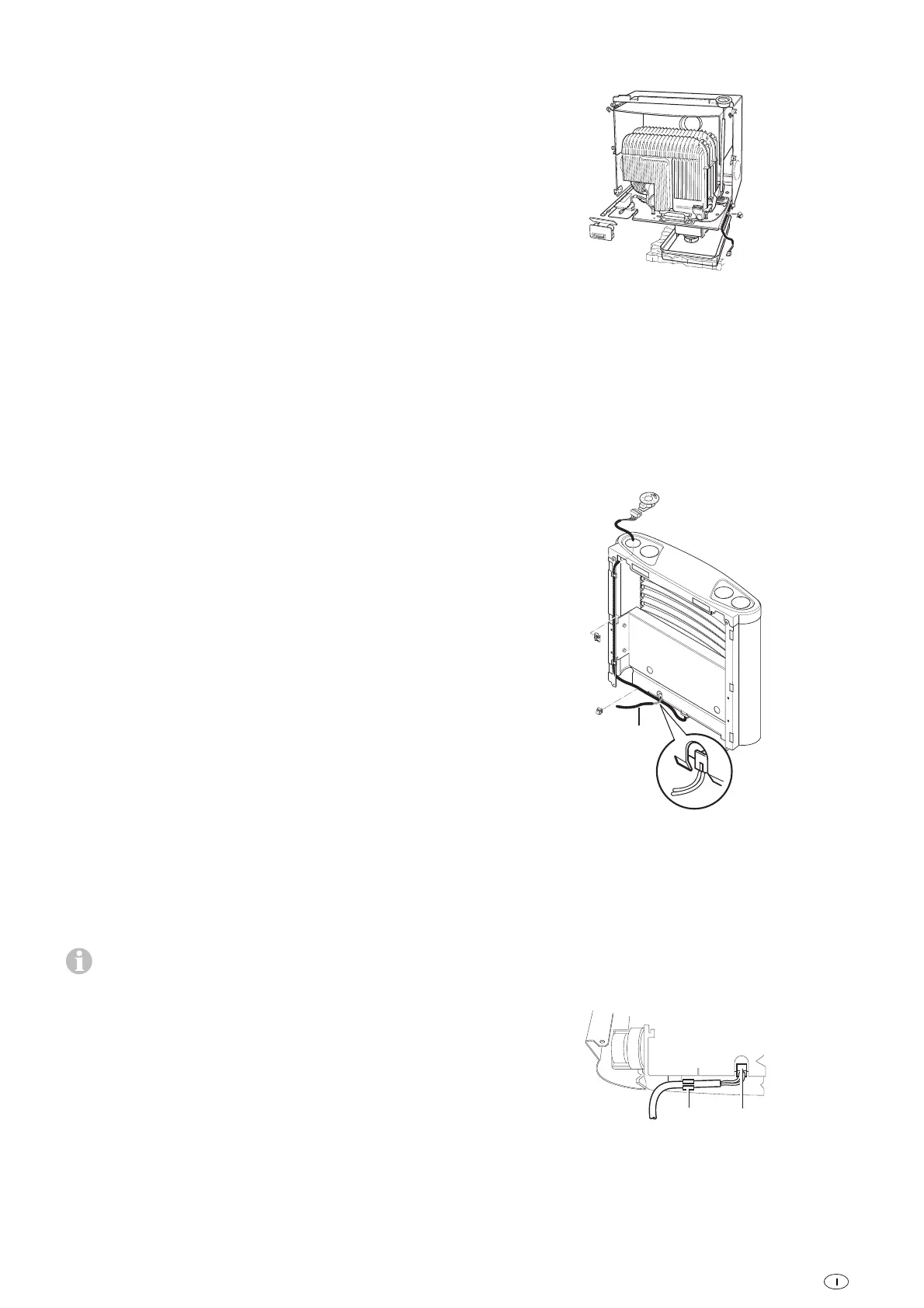

1. Figura G: Comprimere la boccola (26), l’eventuale accen-
ditore piezoelettrico a pressione (27) e l’unità di comando
integrata (51) per il ventilatore Trumavent TEB negli incavi
(rispettare il montaggio a destra o a sinistra!). Chiudere gli in-
cavi liberi con l’apposito coperchio (50).
Solo Trumatic S 3002 P
Fissare il cavo di massa (34) all’accenditore a pressione (27) e
al contatto di massa (37) del rivestimento.
2. Infilare la targhetta di identificazione (52) nella scanalatura
per lo spioncino (osservare il montaggio a destra o a sinistra!).
3. Con unità di comando integrato (51) infilare il cavo di col-
legamento (53) del ventilatore Trumavent TEB sulla unità di
comando. Piegare all’indietro la linguetta (54) sulla nicchia ed
infilare il cavo di collega mento (53).
Solo Trumatic S 3002 P
Infilare la spina piatta del cavo d’accensione (38) sulla presa (36)
dell’accenditore a pressione (27) e calzare l’isolamento (43 –
vedi figura A).
Trumatic S 3002 (P)
4. Posizionare il rivestimento sulle linguette di bloccaggio in-
feriori. Introdurre l’asta a pressione (11) nella boccola (26) e
innestare in posizione il rivestimento superiore. Inserire dall’al-
to la manopola di regolazione (55) sull’asta a pressione (11) in
modo che la freccia indichi la posizione «0».
Trumatic S 5002
4. Posizionare il rivestimento sulle linguette di bloccaggio infe-
riori. Inserire dal basso l'asta a pressione (11) con la manopola
di regolazione (55) nella boccola (26) e innestare in po sizione il
rivestimento superiore.
Rivestimento fuoco camino
Collegamento elettrico 12 V
Cavi elettrici, centraline o moduli di comando per stufe devo-
no essere installati nel veicolo in modo da non pregiudicarne
il corretto funzionamento in condizioni di esercizio normale.
Proteggere tutti i cavi disposti all’esterno contro gli spruzzi
d’acqua sui passacavi.
Collegare il cavo fornito (1,5 m) alla rete di bordo protetta
(impianto elettrico centrale 5 A). Non è necessario rispettare la
polarità.
Non possono essere collegate altre utenze alla linea di
alimentazione!
Se si utilizzano alimentatori o apparecchi di rete, assi-
curarsi che forniscano una tensione in uscita regolata
compresa tra 11 V e 15 V e che l‘oscillazione della tensione
alternata sia < 1,2 Vpp. Per i diversi casi d‘applicazione rac-
comandiamo i caricabatteria di Truma. Rivolgersi al proprio
rivenditore. Utilizzare altri caricabatteria solo con una batteria
da 12 V come buffer.
Far passare la linea di alimentazione da 12 V sul fondo verso
il retro e fissarla alla base della stufa per mezzo delle graffe in
dotazione.
+ 12 V
Unità di comando
Il rivestimento fuoco camino è predisposto per il montaggio
standard a destra. Per il montaggio a sinistra, occorre spostare
la unità di comando sul rivestimento fuoco camino sul lato
destro.
A questo scopo, staccare il cavo sulla unità di comando, spin-
gere in dentro le sue sporgenze a incastro ed estrarre l’unità
di comando. Inserire l’unità di comando nel lato destro. Suc-
cessivamente, posare il cavo sul lato destro del rivestimento
verso l’unità di comando, come illustrato nella figura.
12 V
Montaggio del rivestimento
Collegare la linea di alimentazione a 12 V ai componenti
elettronici (collegare la presa in modo tale che le due linee di
alimentazione della stessa siano rivolte verso il basso). Ag-
ganciare la linea di alimentazione alla graffa (d) sulla base del
rivestimento. Posizionare il rivestimento sulle linguette di bloc-
caggio inferiori. Inserire dal basso l'asta a pressione (11) con la
manopola di regolazione (55) nella boccola (26) e innestare in
po sizione il rivestimento superiore.
d
12 V
