Skorstensrør
Ovnen må kun anvendes med tagskorsten. Denne
skal monteres lodret eller med en hældning på højst
15 grader!
Figur F: Placer skorstensrøret sådan, at det er muligt at lave
en direkte, konstant stigende rørforbindelse (min. 1,5 m, max.
3 m). Ved en rørlængde på 1,5 m skal den mindst nå op til 1 m
højde. Den videre rørforbindelse til skorstenen skal nærmest
være lodret.
Trumatic S 3002 (P)
Figur E: Lav en åbning med en diameter på 60 mm og en af-
stand mellem centrum og sidevæggene på mindst 55 mm.
Trumatic S 5002
1. Figur E: Skær en åbning ud med en diameter på 70 mm og
en midterafstand på min. 60 mm fra sidevæggene.
2. Figur E: Ved dobbelte tag fores hulrummet med træ, eller
der indsættes en sammenrullet metalbane (20) med en læng-
de på ca. 220 mm og en tykkelse på 1 mm for at afstive taget,
så det ikke bliver deformeret, når man strammer forskrunin-
gerne, og så taget ikke bliver utæt.
3. Figur E: Stik skorstenen ned gennem taget ovenfra og
spænd den fast indvendigt med skrueringen (21). Derefter sik-
res skrueringen (21) med en skrue (44).
Der tætnes med den vedlagte gummipakning uden yderligere
tætningsmidler.
Aftræksledning
Der må kun anvendes Truma udstødningsgasrør i rustfrit stål
AE 3 eller AE 5 med Truma overrør ÜR eller ÜR 5 (APP) til
Trumatic S, da apparaterne kun er testet og godkendt i forbin-
delse med disse rør.
Aftræksledningens samlede længde: mindst 1,5 m og højst
3 m!
Montagen lettes betydeligt i forbindelse med bøjningen af
specialståls-røret og monteringen af O-ringen, hvis der anven-
des Biege-Boy (art.-nr. 30030-33000).

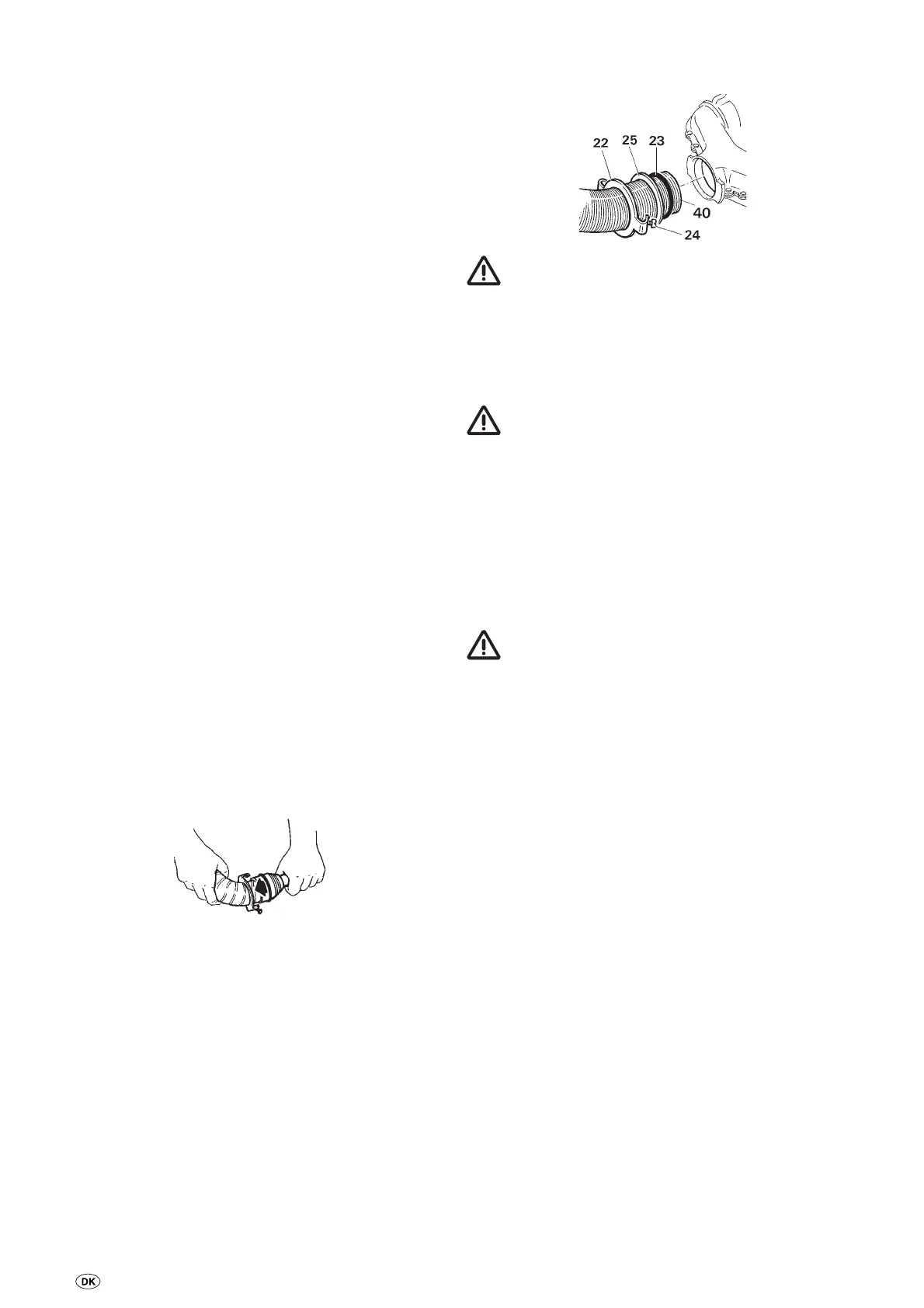

1. Tilslut aftræksrøret til ovnen:
Sæt tætningspladen (22) ca. 3 cm ind på aftræksrøret (kloen
skal vende mod ovnens aftræksstuds). Sæt trykringen (25) på.
Sæt forsigtigt O-ringen (23) på røret ved at udvide den og sæt
aftræksrøret ind i aftræksstudsen til anslag.
Skub O-ringen, trykringen og tætningspladen over mod af-
træksstudsen. Fastgør tætningspladen (22) ved at dreje kløer-
ne, så de griber om studsen og skru den fast med skruen (24).
Der skal monteres en ny O-ring (23) i forbindelse
med hver demontering.
2. Sæt overrøret (41) på aftræksrøret (skal nå fra skor stenen til
indbygningskassens bagvæg, se figur E + D).
3. Figur D + E: Monter rørene på væggen med så lidt krum-
ning som muligt. Sæt aftræksrøret (40) ind i skorstenen til an-
slag og fastgør det med metalskruen (28).
Forbrændingsgasrør (40) med overrør (41) skal
monteres, så de i hele deres længde peger skråt
opad, samt være fastgjort med spændebånd (42), da der
ellers kan ophobes vand, som forhindrer, at forbræn-
dingsgassen kan passere frit.
Gastilslutning
Figur A (e): Gasforsyningens driftstryk på 30 mbar skal stem-
me overens med varmeovnens driftstryk (se typeskiltet).
Figur G: Gastilledningen (32) skal tilsluttes studsen (33),
UD 8 mm, med en skæreringsforskruning.
Tilslutningsstudsen på ovnen må ikke bøjes! Når
tilslutningsnippelen spændes fast, skal der holdes imod
med en nøgle!
Røret skal placeres sådan, at det kan afmonteres i forbindelse
med servicearbejde på ovnen.
Kontroller inden tilslutningen til ovnen, at gasledningen er fri
for snavs, spåner o.lign!
Efter ønske kan der leveres et specialrør til indvendig gastil-
slutning som monteres på gastilslutningsstudsen (33) ved
hjælp af en vinkelforskruning.
Gasanlægget skal være i overensstemmelse med de tekniske
og administrative bestemmelser i det pågældende anvendel-
sesland (i Europa f.eks. EN 1949 for køretøjer).
De gældende nationale forskrifter og regler (i Tyskland f.eks.
DVGW-arbejdsbladet G 607 for køretøjer) skal overholdes.
