Relais (siehe S. 38)
Die Relais P1 und P2 können unabhängig voneinander als Arbeit- oder Ruhekontakte
programmiert werden. Die Kontakte eines Ruherelais werden beim Ansprechen geöffnet,
die eines Arbeitsrelais werden beim Ansprechen geschlossen.
Die Relais können durch Programmierung unabhängig voneinander im gepulsten oder
arretierten Modus betrieben werden. Im gepulsten Modus (Relais P1: nur Automatisches
Rücksetzen aus) wird die Ansprechdauer des Relais durch das Programm vorgegeben.
Im arretierten Modus bleibt das Relais bis zum Rücksetzen im Ansprechzustand.
Die Relais können so programmiert werden, dass sie bei einem Stromausfall oder beim
Eintritt in den Programmodus in einen bekannten sicheren Zustand zurückkehren. Dabei
gibt es die folgendene drei Möglichkeiten:
Aktuell - Die Kontakte bleiben im selben Zustand wie vor dem Vorfall.
Zurückgesetzt - Die Kontakte kehren in den normalen, nicht angesprochenen Zustand
zurück.
Gesetzt - Die Kontakte kehren in den Ansprechzustand zurück.
11
8
9
12
13
14
13
12
9
8
10
10
14
–V
–V–V
–V
Zählrichtung (siehe S. 36)
In allen Modi hängt die Zählrichtung vom Rücksetzungsmodus (siehe „Programmierung")
und von der Senken-/Quellenverdrahtung lt. Abbildungen ab. Die Zählrichtung und die
den Zähler auslösenden Flanken sind durch Pfeile gekennzeichnet.
Wenn sich Eingang B im unidirektionalen Modus im Leerlauf befindet, ergeben sich die
mit * markierten Zählrichtungen.
Hinweis: Die Pulsflanke darf nicht unter 25 µs absinken, da das Gerät sonst nicht
ordnungsgemäss funktioniert.

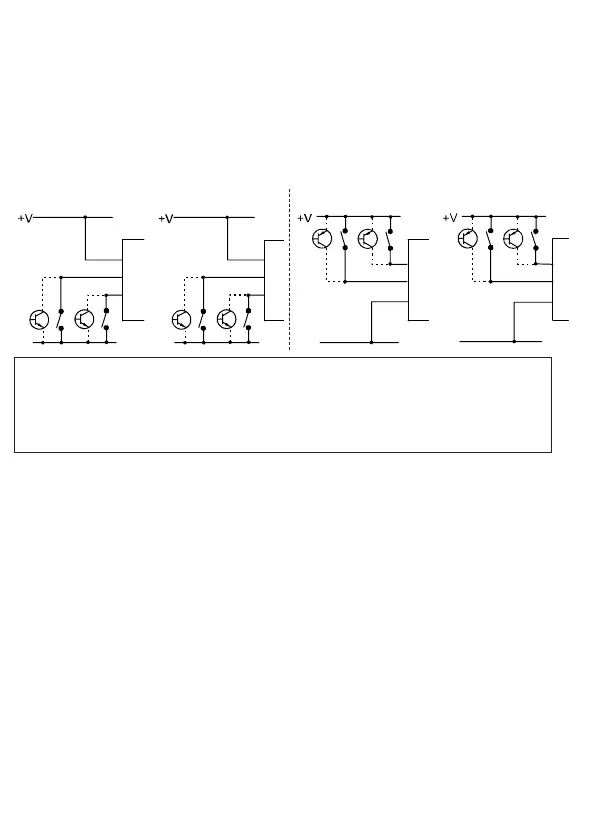

Sink-Eingänge (NPN)
Source-Eingänge (PNP)
Eingangspolarität (siehe S. 37)
Bei den optisch isolierten Eingängen A und B (Pin 8 und 9) kann es sich entsprechend
der Verdrahtungsart um Sink- oder Source-Gleichstromeingänge in bezug zur
gemeinsamen Erde (Pin 10) handeln (siehe Beispiele unten sowie auf S. 37 und 38).
Bei den optisch isolierten Eingängen K und R (Pin 12 und 13) kann es sich entsprechend
der Verdrahtungsart um Sink- oder Source-Gleichstrom- oder -Wechselstromeingänge in
bezug zur gemeinsamen Erde (Pin 14) handeln (siehe Beispiele unten sowie auf S. 37
und 38).
Diese beiden Eingangsgruppen sind vollständig voneinander sowie von den
Versorgungspins isoliert.
Hinweis: Gemeinsame Erde, Pins 10 und 14
Diese Pins müssen immer ordnungsgemäss angeschlossen sein, damit die
entsprechenden Eingänge funktionieren.
Bei Gleichstromsignalen mit +V oder -V, wie in den Beispielen oben und auf S. 37
dargestellt.
Bei Wechselstromsignalen (nur 12/13/14) wie in Beispiel 4 auf S. 37 dargestellt.
