Trumeter 7921 - Page 23

Relés (ver página 38)
Los relés P1 y P2 pueden programarse independientemente para ser normalmente
abiertos o normalmente cerrados. El indicador de Estado del Relé en el panel frontal
muestra el estado del contacto normalmente abierto.
Los relés pueden programarse independientemente para operar en modo pulsado o
bloqueo. En el modo pulsado (El relé P1: Sólo
Reset Automático apagado ), el relé
operará por el período de tiempo establecido por el programa. En el modo bloqueado, el
relé operará y permanecerá en esa condición, hasta que se aplique un reset desde el
Panel Frontal o Exterior.
Los relés pueden programarse para volver a un estado de seguridad conocido en caso
de una falla en la alimentación o en la entrada del modo de programa. Las tres
alternativas son:
Corriente - los contactos permanecerán en el mismo estado anterior al evento;
Reset - los contactos volverán a su estado normal, no operados;
Configuración - los contactos volverán a el estado de operación.
23
8
9
12
13
14
13
12
9
8
10
10
14
–V
–V–V
–V
Dirección del Contaje (Ver página 36)
En todos los modos, la dirección del contaje depende del modo de Reset (ver
Programación ) y en el cableado Sink/Sourse como se muestra en la figura. La dirección
del contaje y los límites que provocan el contaje se muestran mediante las flechas debajo
indicadas.
Para el modo unidireccional, las direcciones de contaje obtenidas con el circuito abierto
de entrada B están marcadas *.
Nota: La dirección del contaje no debe cambiar en menos de 25 µ,
o la unidad puede no
operar correctamente.

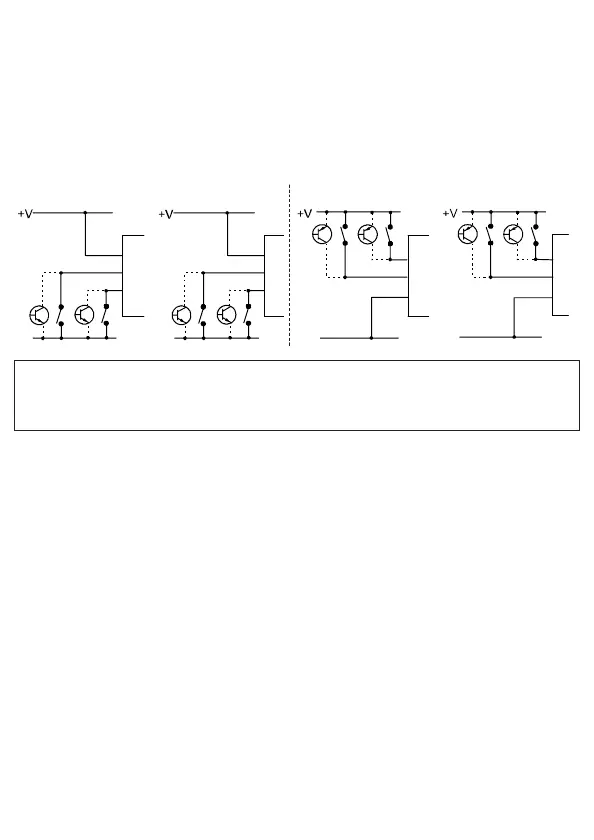

Entrada tipo Sink (NPN)
Entrada tipo Source (PNP)
Polaridad de Entrada (ver página 37))
Las entradas opto-aisladas A y B (clavijas 8 y 9) pueden ser entradas C.C. tipo sink o
source, dependiendo de la manera que están cableadas, con respecto a la entrada Común
(clavija 10), como se muestra en los ejemplos debajo indicados y en las páginas 37 y 38.
Las entradas opto-aisladas K y R (clavijas 12 y 13) pueden ser entradas C.A. o C.C. tipo
sink o source, dependiendo de la manera en que están cableadas con respecto a la
entrada Común (clavija 14), como se muestra en los ejemplos debajo indicados y en las
páginas 37 y 38.
Estos dos conjuntos de entradas están completamente aislados uno del otro, y también
por las clavijas de alimentación.
Nota: Clavijas Comunes 10 y 14
Estas clavijas generalmente deben ser conectadas correctamente para sus entradas de trabajo.
Para señales de C.C., a +V o -V, como se muestra en los ejemplos anteriores y en la página 37.
Para señales de C.A. (12/13/14 sólo), como se muestra en el ejemplo 4 en la página 37.
