Relais (siehe S. 38)
Das Relais hat einen einpoligen Umschalter mit zwei Stellungen und einen gemeinsamem
Anschluss, einen Arbeitskontakt und einen Ruhekontakt. Die Relaiszustandsanzeige an der
Frontplatte zeigt den Zustand des Arbeitskontaktes an.
Das Relais kann durch Programmierung im gepulsten oder arretierten Modus betrieben werden.
Im gepulsten Modus wird die Ansprechdauer des Relais durch das Programm vorgegeben. Im
arretierten Modus (nur
automatisches Rücksetzen
) bleibt das Relais bis zur RST/Ext. Reset im
Ansprechzustand.
Das Relais kann so programmiert werden, dass es bei einem Stromausfall oder beim Eintritt in
den Programmodus in einen bekannten, sicheren Zustand zurückkehrt. Dabei gibt es die
folgenden drei Möglichkeiten:
Aktuell
- Die Kontakte bleiben im selben Zustand wie vor dem Vorfall.
Zurückgesetzt
- Die Kontakte kehren in den normalen, nicht angesprochenen Zustand zurück.
Gesetzt
- Die Kontakte kehren in den Ansprechzustand zurück.
11
Hinweis: Gemeinsame Erde, Klemmen 10 und 14
Diese Anschlüsse müssen immer ordnungsgemäss angeschlossen sein, damit die
entsprechenden Eingänge funktionieren.
Bei Gleichstromsignalen mit +V oder -V, wie in den Beispielen oben und auf S. 37 dargestellt.
Bei Wechselstromsignalen (nur 12/13/14) wie in Beispielen 3 und 4 auf S. 37 dargestellt.

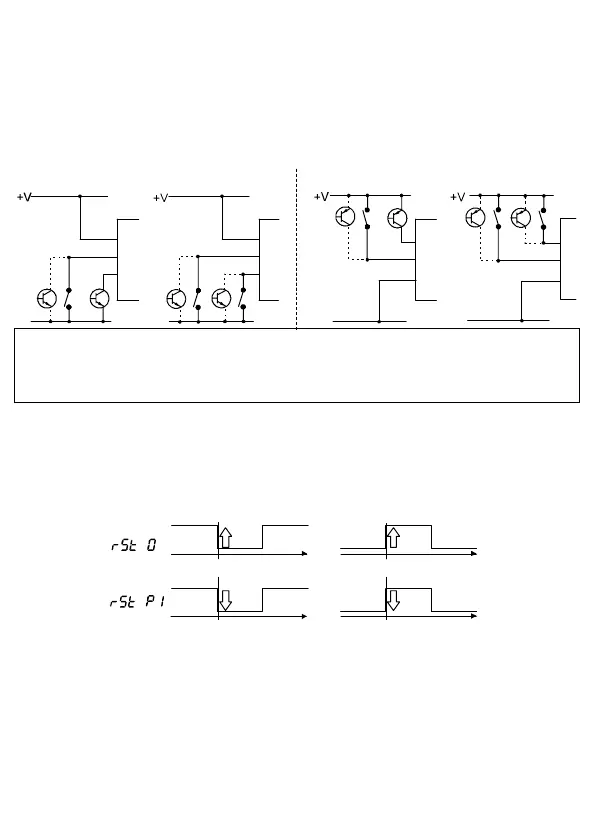

Sinkeingänge (NPN)
Sourceeingänge (PNP)
Eingangspolarität (siehe S. 37 und 38)
Bei den optisch isolierten Eingängen CH und K (Pin 8 und 9) kann es sich entsprechend
der Verdrahtungsart um Sink- oder Source-Gleichstromeingänge in Bezug zur
gemeinsamen Erde (Pin 10) handeln (siehe Beispiele unten sowie auf S. 37 und 38).
Bei den optisch isolierten Eingängen CT und R (Pin 12 und 13) kann es sich
entsprechend der Verdrahtungsart um Sink- oder Source-Gleichstrom- oder -
Wechselstromeingänge in Bezug zur gemeinsamen Erde (Pin 14) handeln (siehe
Beispiele unten sowie auf S. 37 und 38).
Diese beiden Eingangsgruppen sind vollständig voneinander sowie von den
Versorgungsklemmen isoliert.
Sink (NPN)
Zähler
modus
Source (PNP)
Zähl- und Zeitzählrichtung
In allen Modi hängen Zähl- und Zeitzählrichtung vom Rücksetzmodus ab (siehe
„Programmierung
").
Im Zählermodus kann wahlweise Eingang CH oder Eingang CT verwendet werden; im
Zeitzählermodus kann nur Eingang CT verwendet werden (siehe
„Programmierung
").
Die den Zähler im Zählermodus auslösenden Flanken sind durch Pfeile gekennzeichnet.
