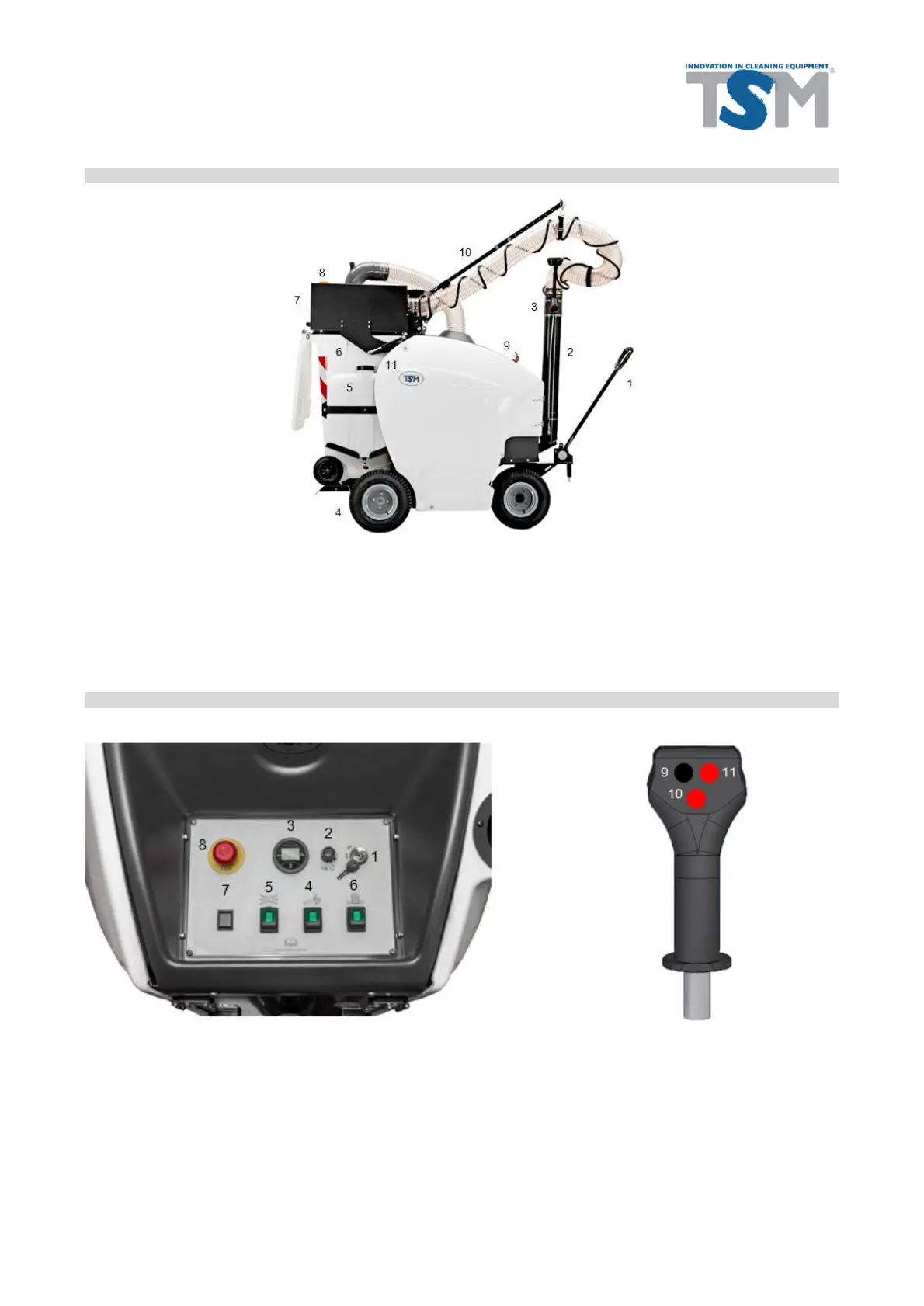

COMPOSANT DE LA MACHINE - VERSION 240 & 240 SUPER
COMMANDS ET INSTRUMENTS – VERSION 240 & 240 SUPER
Console Poignée-commande joystick
1
Commande de direction
7
Compartiment filtre
2
Tuyau d'aspiration
8
Clignotant
3
Poignée-commande joystick
9
Extincteur
4
Roues arrière motrices
10
Support bras tuyau d’aspiration (seulement sur Aria 240 Super)
5
Réservoir d'eau
11
Interrupteurs thermiques
6
Benne à déchets
1
Interrupteur à clé marche-arrêt
7
-
2
Contrôle vitesse
8
Interrupteur d'urgence
3
Hour mètres / indicateur de niveau batterie
9
Interrupteur aspiration min / max
4
Interrupteur aspiration
10
Nébuliseurs
5
Interrupteur phares de travail (optional)
11
Corne
6
Interrupteur système nettoyage filtre(seulement sur Aria 240 Super)
10 11-12-13-14
16-17-18-19-20
15
