Pleuelstange
Connecting rod
Bielle
Biela
3.06.33
Spezialwerkzeug:
Montagevorrichtung für Kolben-
bolzenbuchse ø 26 mm ___________ 131 340
Montagevorrichtung für Kolben-
bolzenbuchse ø 30 mm ___________ 131 350

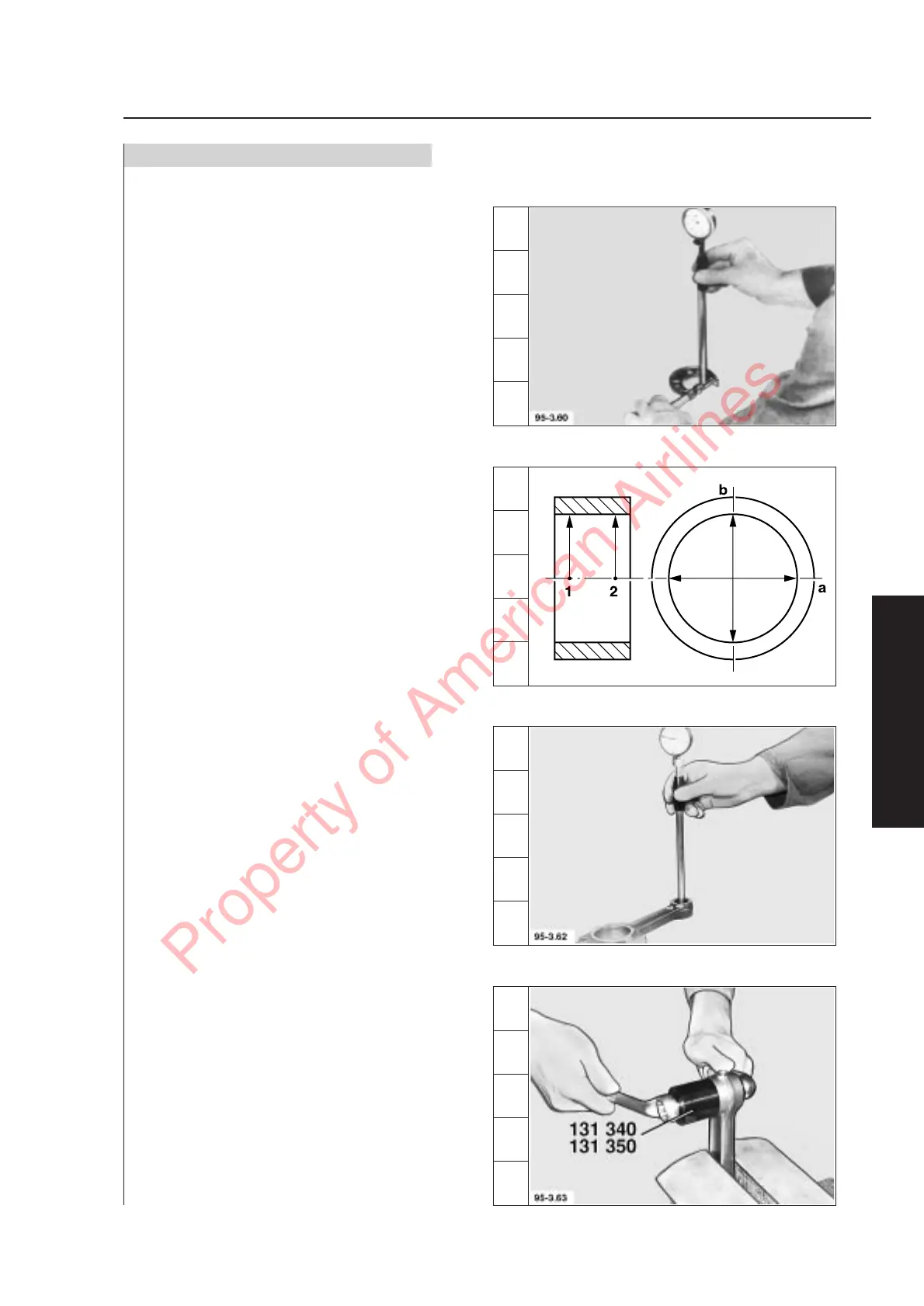

1. Innenmeßgerät einstellen.
F 1011 F ø 26 mm
BF 1011 F ø 30 mm
2. Kolbenbolzenbuchse an den Punkten „1“ und
„2“ in der Ebene „a“ und „b“ -
3. - messen.
Sollwert Kolbenbolzenbuchse eingepreßt:
F 1011 F 26 mm
BF 1011 F 30 mm
Verschleißgrenze:
Kolbenbolzenspiel 0,08 mm
4. Bei Bedarf Kolbenbolzenbuchse auswech-
seln.
Bohrung für Kolbenbolzenbuchse:
F 1011 F 29
+ 0,02
mm
BF 1011 F 33
+ 0,02
mm
Kolbenbolzenbuchse Außendurchmesser:
F 1011 F 29 mm
BF 1011 F 33 mm
6
1
7
2
6
6
+ 0,035
+ 0,025
+ 0,035
+ 0,025
+ 0,110
+ 0,070
+ 0,10
+ 0,06
