Pleuelstange
Connecting rod
Bielle
Biela

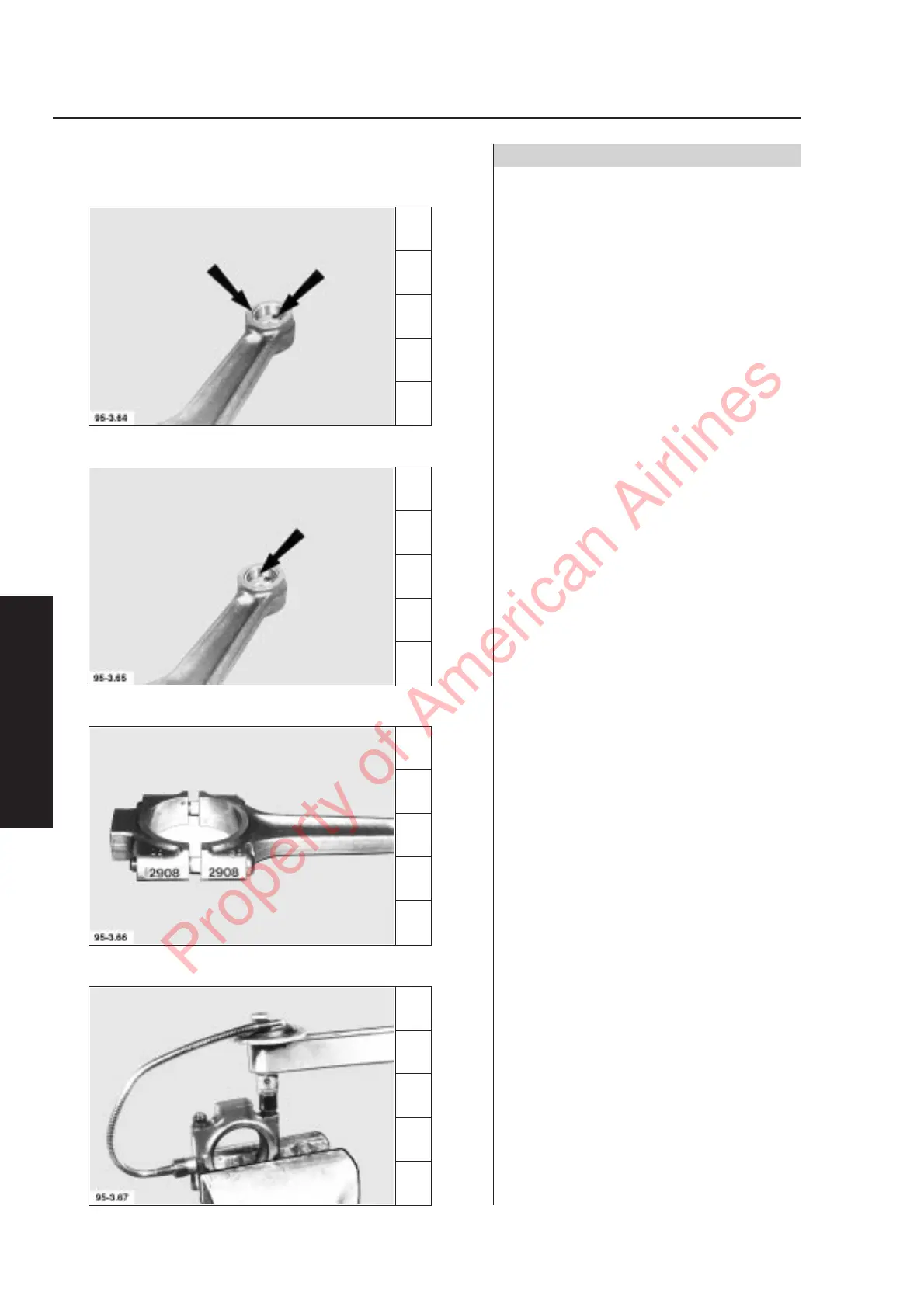

5. Kolbenbolzenbuchse bündig einpressen.
Hinweis: Schmierölbohrung der Kolbenbolzen-
buchse und der Pleuelstange müssen
übereinstimmen.
6. Kolbenbolzenbuchse nach dem Einpressen
ausspindeln.
F 1011 F 26 mm
BF 1011 F 30 mm
7. Pleuellagerdeckel zuordnen.
8. Pleuellagerdeckel montieren. Muttern mit
12 kant-Steckschlüssel festdrehen.
Anziehvorschrift:
Vorspannwert 30 Nm
1. Nachspannwinkel 60°
2. Nachspannwinkel 60°
