Werkstatthandbuch 1011 F
Bauteile instand setzen
Repair of components
Mise en état des composants
Reparación de componentes
Deutsch
3
Pleuelstange
Connecting rod
Bielle
Biela

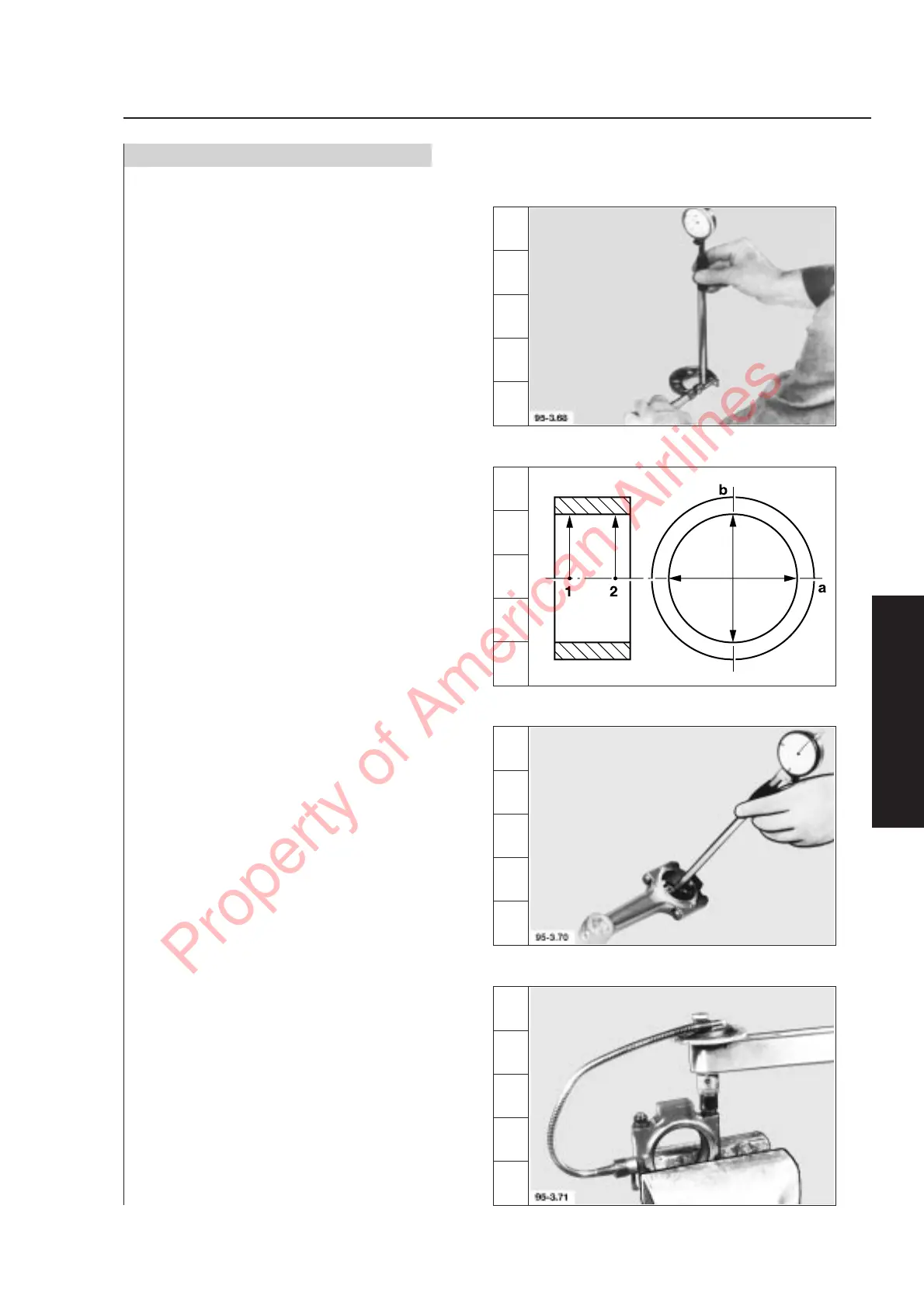

9. Innenmeßgerät einstellen.
ø 58,5 mm
10. Schema zum Vermessen der Pleuellager-
bohrung an den Punkten „1“ und „2“ der
Ebene „a“ und „b“.
Bohrung für Pleuellager 58,5
+ 0,02
mm
11. Entsprechen die Messungen den angegebe-
nen Werten, ist nach dem Einbau von Lager-
schalen die Vorspannung vorhanden.
Hinweis: Weichen die Meßwerte nur geringfü-
gig ab, sind zusätzliche Messungen mit
neuen Lagerschalen durchzuführen.
12. Pleuellagerdeckel abbauen und neue Lager-
schalen einsetzen. Pleuellagerdeckel mon-
tieren. Muttern festdrehen.
Anziehvorschrift:
Vorspannwert 30 Nm
1. Nachspannwinkel 60°
2. Nachspannwinkel 60°
3.06.35
6
6
1
2
6
r
6
5
95-3.69
