Werkstatthandbuch 1011 F
Bauteile instand setzen
Repair of components
Mise en état des composants
Reparación de componentes
Deutsch
3
Pleuelstange
Connecting rod
Bielle
Biela

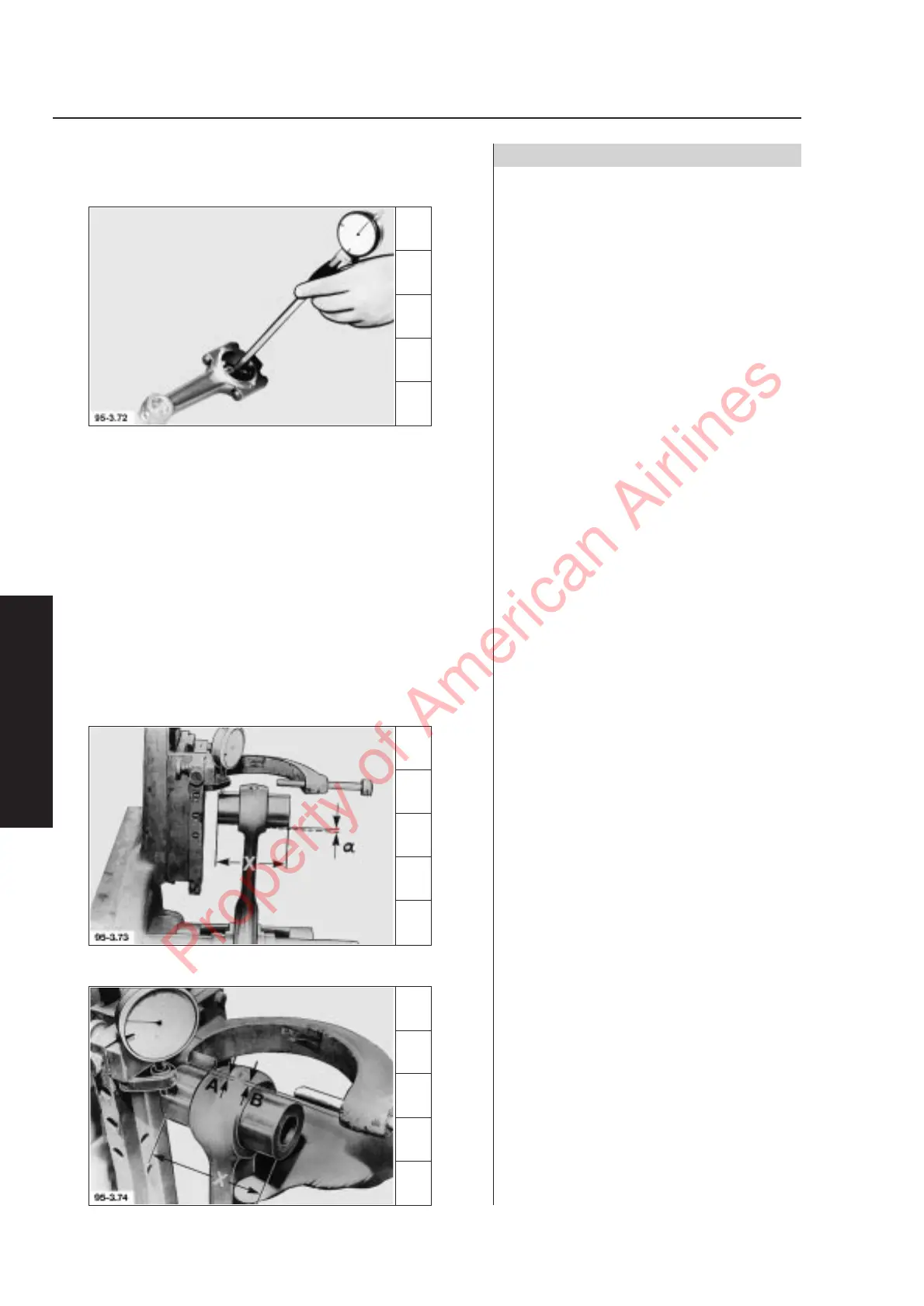

13. Innenmeßgerät einstellen. Lagerschalen an
den Punkten „1“ und „2“ in den Ebenen „a“
und „b“ messen.
Pleuellagerschalen
Innendurchmesser 55,004 - 55,04 mm
Untermaß je Stufe 0,25 mm
Grenzmaß für
Untermaßstufe 54,504 - 54,54 mm
Verschleißgrenze:
Pleuellager Radialspiel 0,12 mm
Hinweis: Liegen die Werte bis. max. 0,015 mm
über den Lagertoleranzen, kann die
Pleuelstange weiter verwendet wer-
den. Wird der Grenzwert überschrit-
ten, Pleuelstange austauschen.
14. Pleuelstange ohne Lagerschalen auf einem
Pleuelprüfgerät prüfen.-
14.1 auf Parallelität:
Zulässige Abweichung a = 0,10 mm bei
einem Abstand von x = 100 mm
14.2 auf Winkligkeit:
Zulässige Abweichung „A“ zu „B“= 0,05 mm
3.06.36
6
6
6
5
