Werkstatthandbuch 1011 F
Bauteile instand setzen
Repair of components
Mise en état des composants
Reparación de componentes
Deutsch
3
Pleuelstange
Connecting rod
Bielle
Biela
Pleuelstange mit Kolben komplettieren

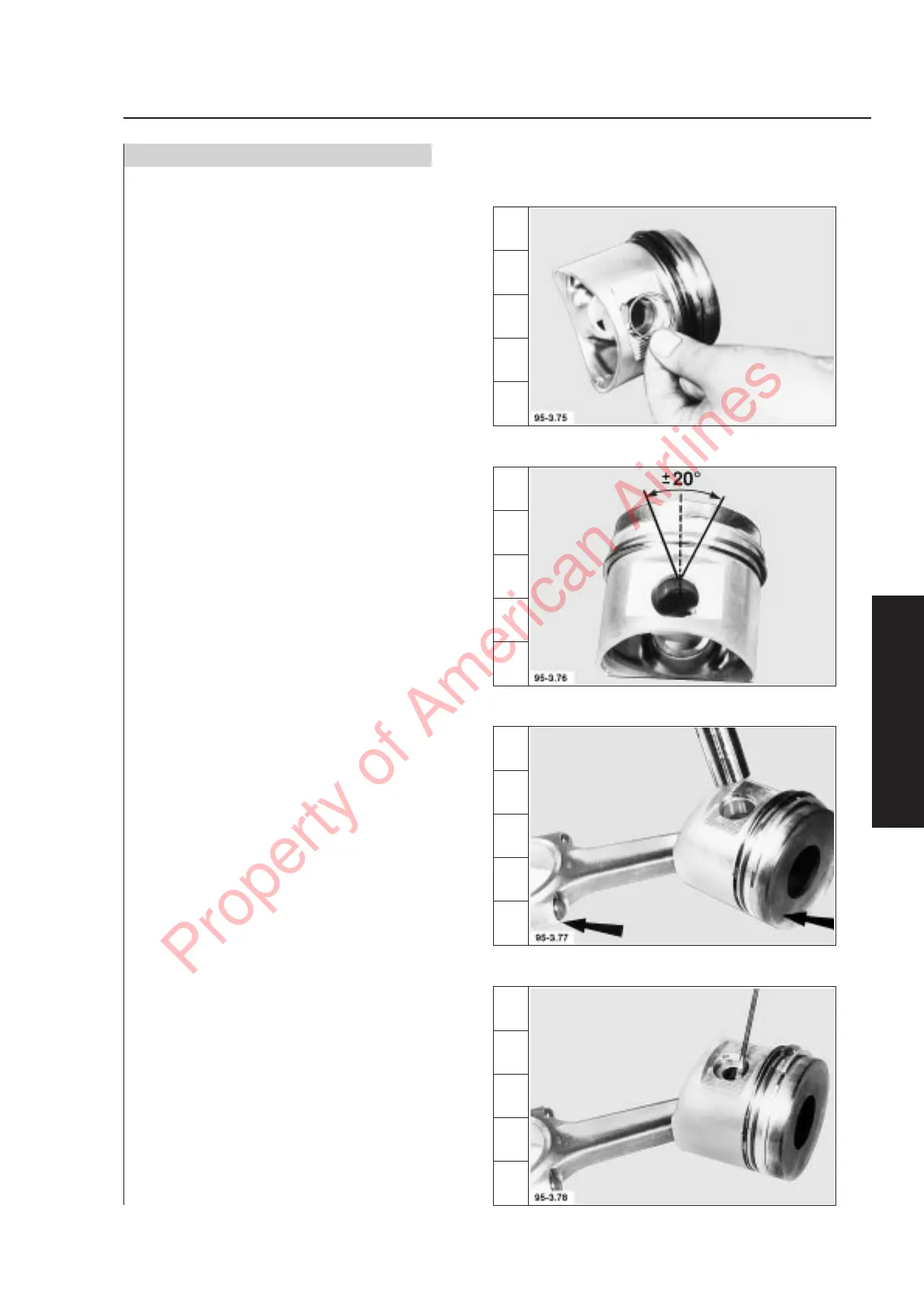

15. Einen Sicherungsring einsetzen.
Hinweis: Ringstöße der Sicherungsringe müs-
sen zum Kolbenboden zeigen.
16. Kolben mit der Pleuelstange montieren.
Das Schwungradsymbol auf dem Kolben
muß nach links zeigen und die Kennziffer
der Pleuelstange muß sichtbar sein.
17. Zweiten Sicherungsring einsetzen und aus-
richten.
