Werkstatthandbuch 1011 F
Bauteile instand setzen
Repair of components
Mise en état des composants
Reparación de componentes
Deutsch
3
Kolben
Piston
Piston
Pistón

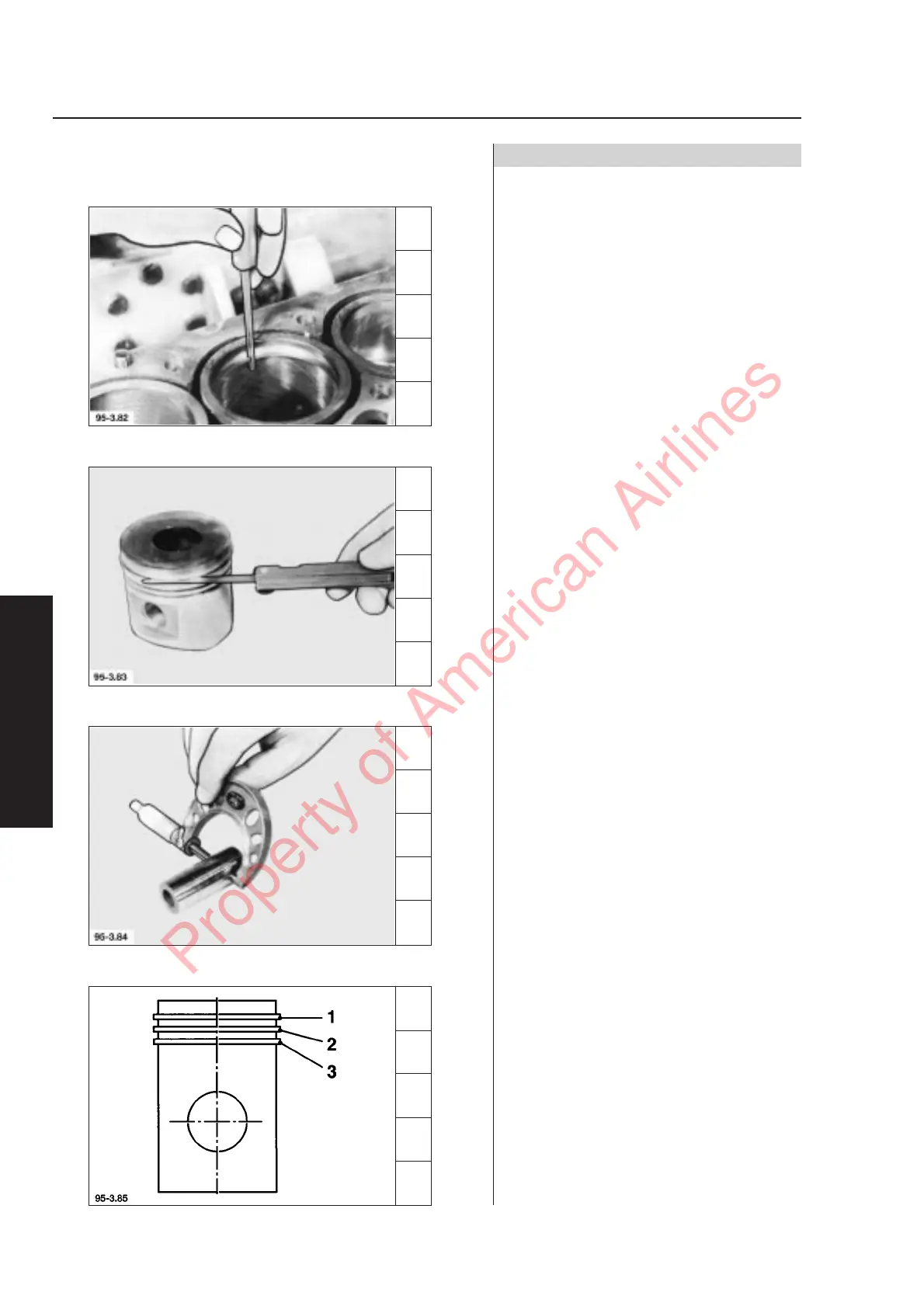

4. Kolbenringstoßspiel mit Fühlerlehre mes-
sen.
Verschleißgrenzen:
Stoßspiel 1. Ring 0,8 mm
Stoßspiel 2. Ring 1,8 mm
Stoßspiel 3. Ring F 1011 F 1,2 mm
Stoßspiel 3. Ring BF 1011 F 0,9 mm
5. Kolbenringnuten mit Fühlerlehre messen.
Hinweis: Messung mit neuen Kolbenringen
durchführen.
Verschleißgrenzen:
Axialspiel 1. Ring F 1011 F 0,2 mm
Axialspiel 1. Ring BF 1011 F --
Axialspiel 2. Ring 0,16 mm
Axialspiel 3. Ring 0,12 mm
6. Kolbenbolzen auf Verschleiß prüfen.
Kolbenbolzendurchmesser:
F 1011 F 26
- 0,005
mm
BF 1011 F 30
- 0,005
mm
7. Reihenfolge und Lage der Kolbenringe:
1. F 1011 F, Rechteckring, Top zum Brenn-
raum weisend.
1. BF 1011 F, Doppeltrapezring, Top zum
Brennraum weisend.
2. Minutenring, Top zum Brennraum wei-
send.
3. Ölschlitz-Dachfasenring
3.07.42
9
6
6
6
5
