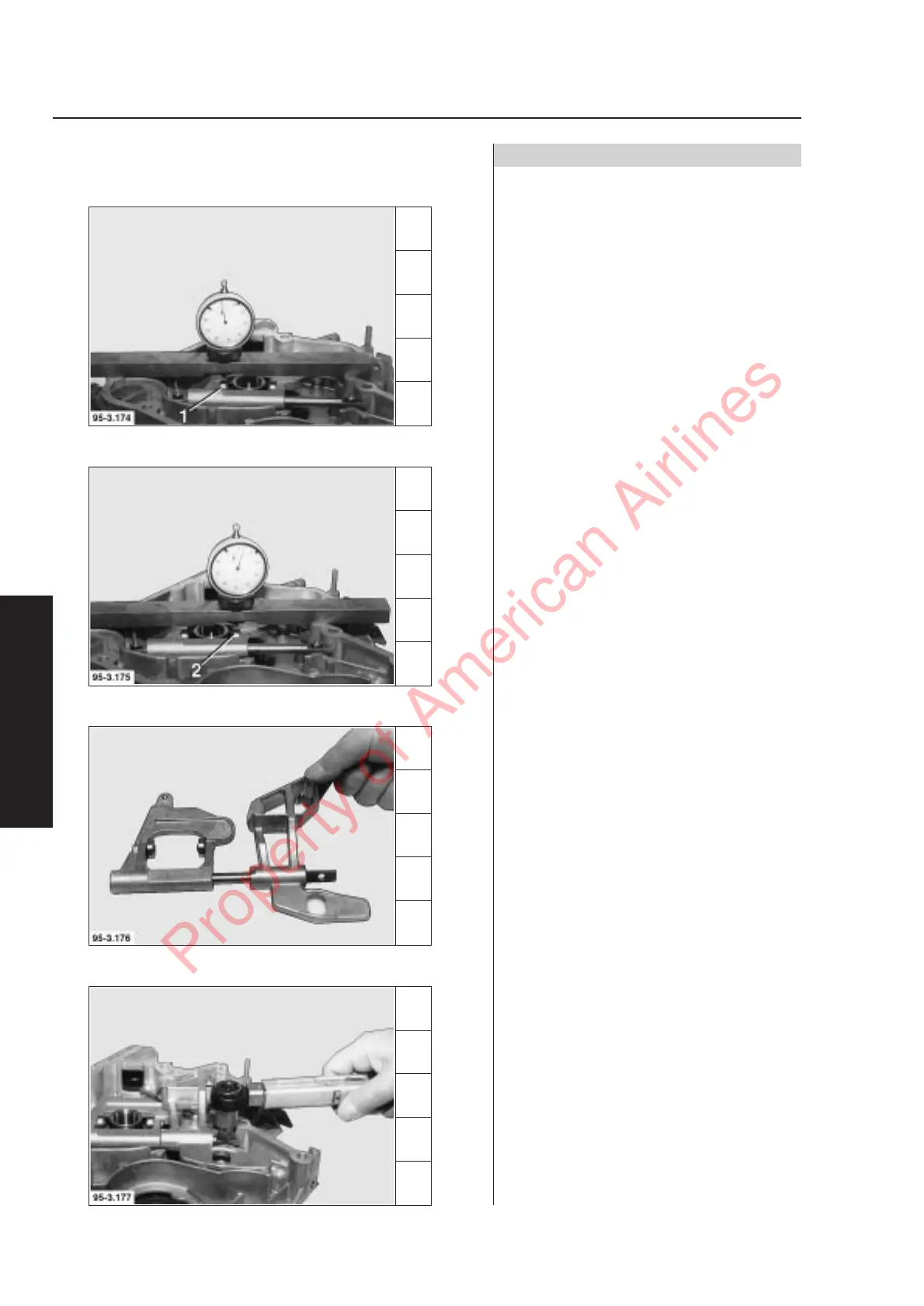

Parallelität des Rollenhebels messen:
51. Gemessen wird unter leichtem Andruck des
Rollenhebels auf dem Kugellager Pos. 1
Hinweis: Meßuhr auf Null stellen.
52. Meßuhr auf Pos. 2 setzen. Abweichung no-
tieren.
Zum Erreichen der geforderten Toleranz von
0,05 mm kann an einer Stelle „K oder L“ zu-
sätzlich max. 0,5 mm unterlegt werden.
53. Rollenhebel mit Leerlaufhebel und Welle
montieren.
Hinweis: Einbaurichtung beachten.
54. Reglerhebelwelle kompl. in vorderen Deckel
einbauen. Schrauben festdrehen.
Anziehvorschrift: 9,2 Nm
