Demontage und Montage, Motor komplett
Disassembly and reassembly of complete engine
Démontage et montage moteur complet
Despiece y ensamblado conjunto de motor
Werkstatthandbuch 1011 F
4.00.35

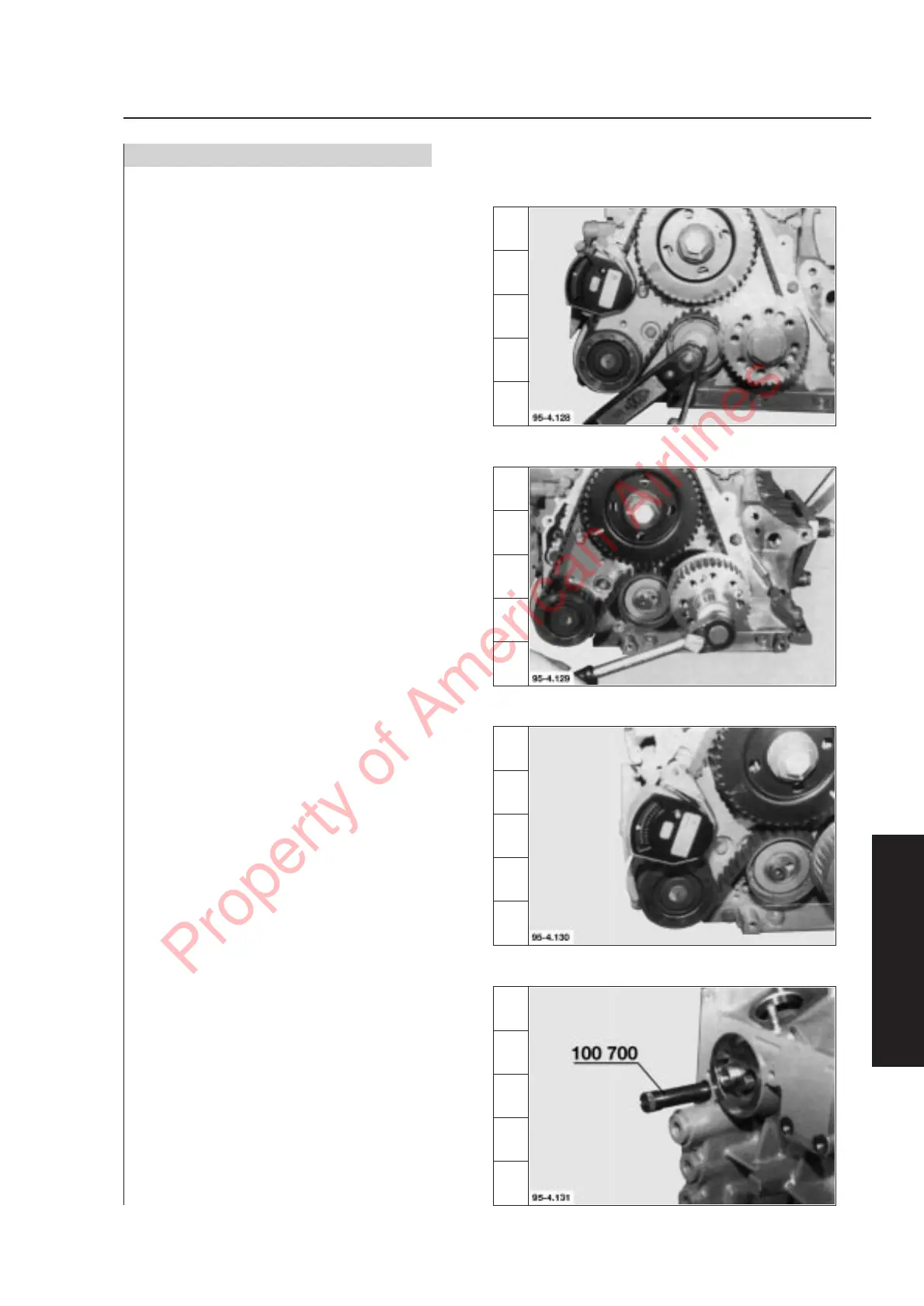

67. Spannrolle lösen und entgegen dem Uhr-
zeigersinn drehen, so daß ein Skalenwert
von 5 - 6 erreicht wird.
Schraube von Spannrolle wieder fest-
drehen.
Anziehvorschrift: 45 Nm
68. Einstellbolzen und Zahnriemenspannungs-
meßgerät entfernen. Kurbelwelle 4 Umdre-
hungen in Motordrehrichtung drehen.
Hinweis: Auf Markierung der Nockenwelle ach-
ten.
69. Zahnriemenspannungs-Meßgerät montieren.
Sollwert: Skalenwert 6,5 - 9,5
Zahnriemenspannungs-Meßgerät abbauen.
Steuerzeiten-Kontrolle
70. Einstellbolzen für Nockenwelle in das
Kurbelgehäuse bis Anlage einschrauben.
Hinweis: Bohrung für Nockenwelle muß mit der
Bohrung im Kurbelgehäuse in Über-
deckung stehen.
4
6
3
3
5
i
a
6
s
4
7
5
