Werkstatthandbuch 1011 F
Bauteile instand setzen
Repair of components
Mise en état des composants
Reparación de componentes
Deutsch
3

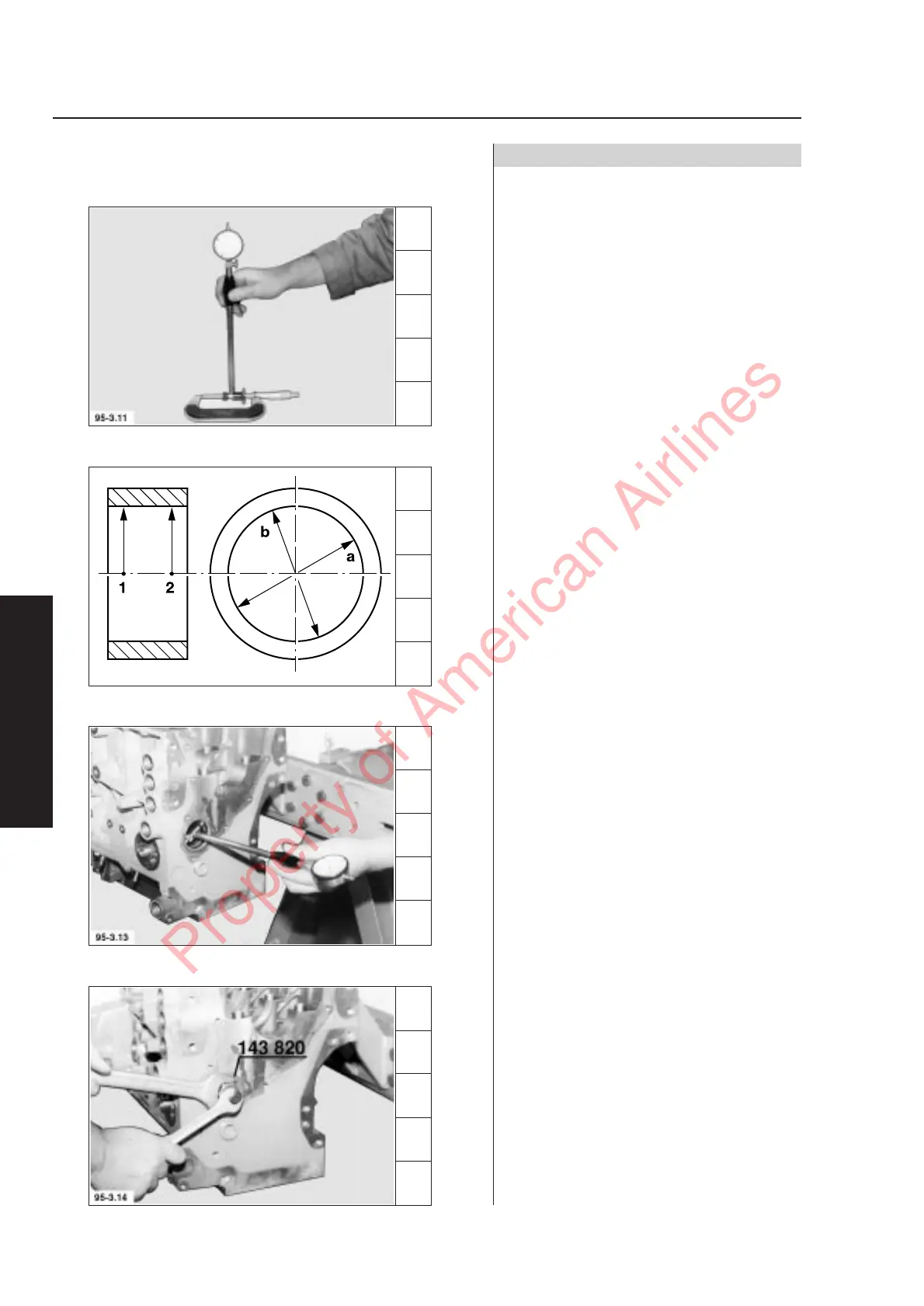

Nockenwellenlagerbuchsen
9. Innenmeßgerät auf 54 mm einstellen.
10. Schema zum Vermessen der Lagerbuchsen
an den Punkten 1 und 2 in der Ebene "a" und
"b".
11. Lagerbuchsen messen, ggf. auswechseln.
Nockenwellenlagerbuchse
Innendurchmesser: 54
+ 0,054
mm
Verschleißgrenze: 54,080 mm
12. Lagerbuchsen ausbauen.
3.01.04
Zylinderkurbelgehäuse
Crankcase with integrated cylinder liners
Bloc moteur
Bloque de cilindros
6
1
7
6
9
95-3.12
