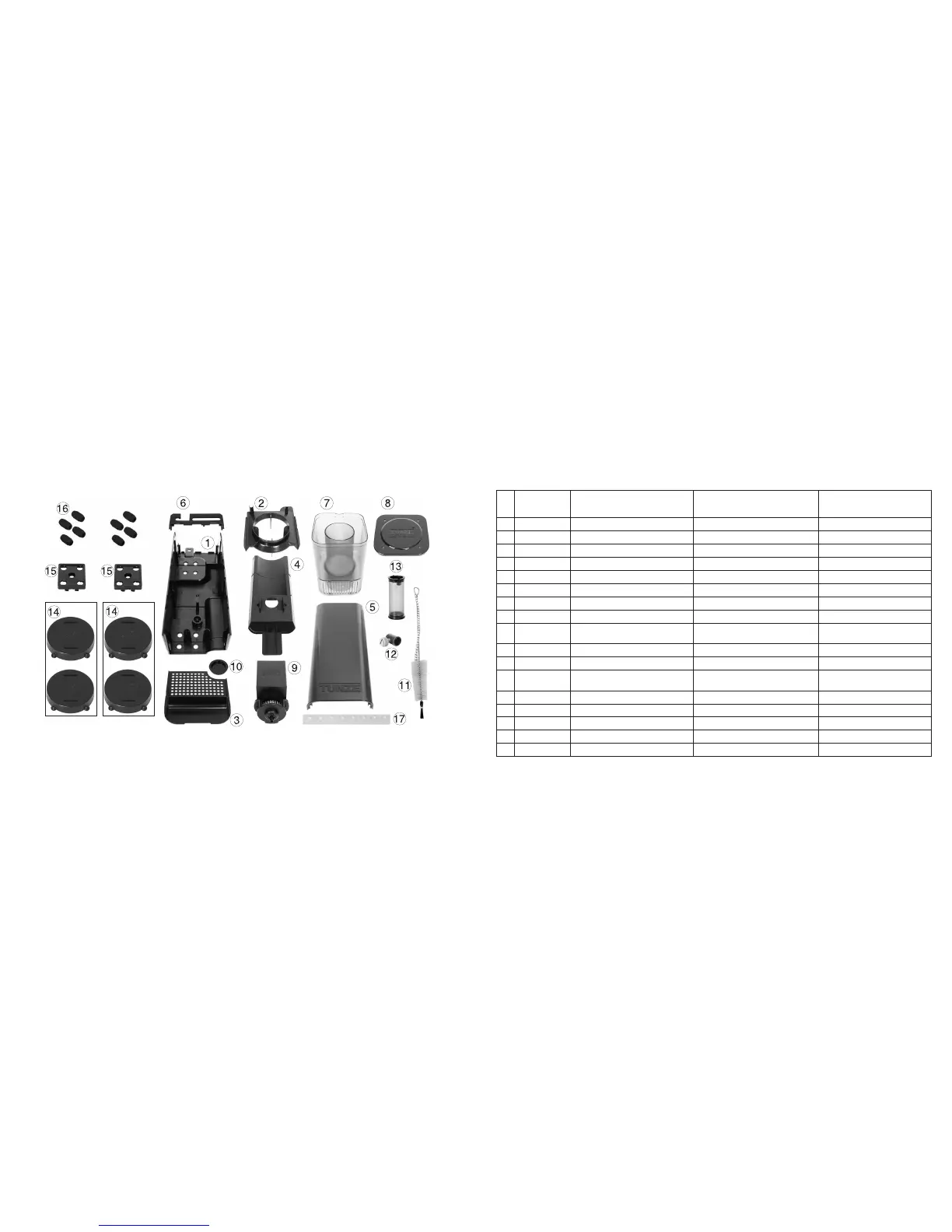

Teileabbildung • Illustrations of parts • Illustration des pièces
9012.000 /
9012.001
Comline
®
DOC Skimmer
9012 / 9012 DC
Comline
®
DOC Skimmer
9012 / 9012 DC
Comline
®
DOC Skimmer
9012 / 9012 DC
1 3168.100 Gehäuse Housing Corps
2 9012.130 Obere Platte Upper plate Plaque supérieure
3 9012.170 Untere Lochplatte Perforated bottom plate Plaque percée inférieure
4 9012.160 Schäumerplatte Skimmer plate Plaque d’écumeur
5 9012.120 Abschäumer- Blende Skimmer panel Plaque d’écumeur
6 6214.140 Deckel hinten Rear cover Couvercle arrière
7 9012.140 Schaumtopf Skimmer cup Godet d’écumage
8 9012.150 Schaumtopfdeckel Skimmer cup cover Couvercle de godet
9 9012.040 /
9012.041
Comline
®
Foamer Comline
®
Foamer Comline
®
Foamer
10 3130.480 Kappe, ø27mm Cap, ø 27mm Obturateur, ø 27mm
11 0220.500 Brush Set Brush Set Brush Set
12 9420.045 Schlauchklemme nur für 9012.000 Hose clip only for 9012.000 Etrangleur pour tuyau d’air
seulement pour 9012.000
13 3160.480 Comline
®
Schalldämpfer Comline
®
silencer Silencieux Comline
®
14 6105.515 Magnet Holder Magnet Holder Magnet Holder
15 6065.610 Halterplatte Holder plate Plaque de support
16 6020.620 Silikonpuffer 14mm Silicone buffer 14mm (0.55 in.) Silentbloc silicone 14mm
17 6200.509 9 Elastikpuffer für Magnet Holder 9 elastic pads for Magnet Holder 9 tampons pour Magnet Holder
Die Teileabbildung zeigt die mitgelieferten Einzelteile. Die Ersatzteilliste enthält auch Teile die von den Teileabbildungen abweichen können.
The illustration shows the individual parts supplied. The list of spare parts may also contain parts which deviate from the illustrations.
L’illustration des pièces indique les différentes pièces utilisées. La liste de pièces détachées comporte aussi des pièces pouvant différer de cette illustration.
Teileliste • List of parts • Liste des pièces
