9. Аксессуары для Combi h2
Внешний выключатель on/off (временного/постоянного действия).
Устанавливается на произвольном расстоянии от панели управления. Устанавливается с низковольтным кабелем (см.
схему подключения 16-18). Альтернативные внешние выключатели подключаются параллельно. Дополнительные
индивидуальные узлы могут включаться и соответственно выключаться тем же самым выключателем.
Панель управления может также подключаться к другому оборудованию, дающему импульс или постоянное подключение.
Пояснение функции временного/постоянного подключения: Панель управления включает (ON) и соответственно
выключает (OFF) при каждом нажатии/импульсном подключении между шинами (+)19 и (-)20 в панели управления,
независимо от того замкнута она или нет. Панель управления работает только в течение запрограммированного при
настройке времени. Постоянное подключение выполняет ту же самую функцию, независимо от того когда осуществляется
включение и когда оно прекращается.
Шина (-)21 предназначена для индикации, чтобы находящиеся снаружи могли видеть статус панели управления (встроена
во внешнем выключателе tylö /временное). При включении нагревателя внешним выключателем, на внешнем выключателе
загорается диод. Если нагреватель был запрограммирован на более позднее включение или находится в режиме
выжидания Stand by, диод будет мигать. Если панель управления выключена, диод тогда не светится. Индикация
включается в интервалах (+)19 и (-)21, (12V/DC макс 1.2W 100mA).
Дополнительная панель управления
По желанию к h2 может быть подключена дополнительная панель управления. H2 подключается последовательно от шины
А и далее. B на процессорной карте парогенератора к шине A соотв. B на дополнительной панели управления. Питание
подключается от шины (+)11 и (-)12 на процессорной карте нагревателя на соответствующую шину (+)11 и (-)12 на
дополнительной панели управления, см. схему подключения 19.
При установке дополнительной панели управления питание на нагреватель должно быть отключено. После подключения
дополнительной панели управления, питание подключается опять, и система тогда будет готова к использованию. Все
подключенные панели управления работают параллельно, т.е. выбор функции на одной панели активирует эту функцию на
всех панелях.
Для каждой панели имеются, однако, и индивидуальные настройки, не отражающиеся на работе нагревателя:
- Автоматическое замыкание кнопок вкл/выкл.
- Замок кнопок вкл/выкл.
- Переход в режим выжидания.
- Вибрация вкл/выкл.
10. Руководство пользователя h2
Установка h2
h1 может быть установлен как внутри, так и снаружи сауны. При установке h1 внутри парной, верхний край должен
находиться на высоте не менее 90 см от пола. Подключение панели управления к нагревателю сауны должно
осуществляться двухжильным кабелем типа 2-LIFYCY 2X2X0,2 мм.

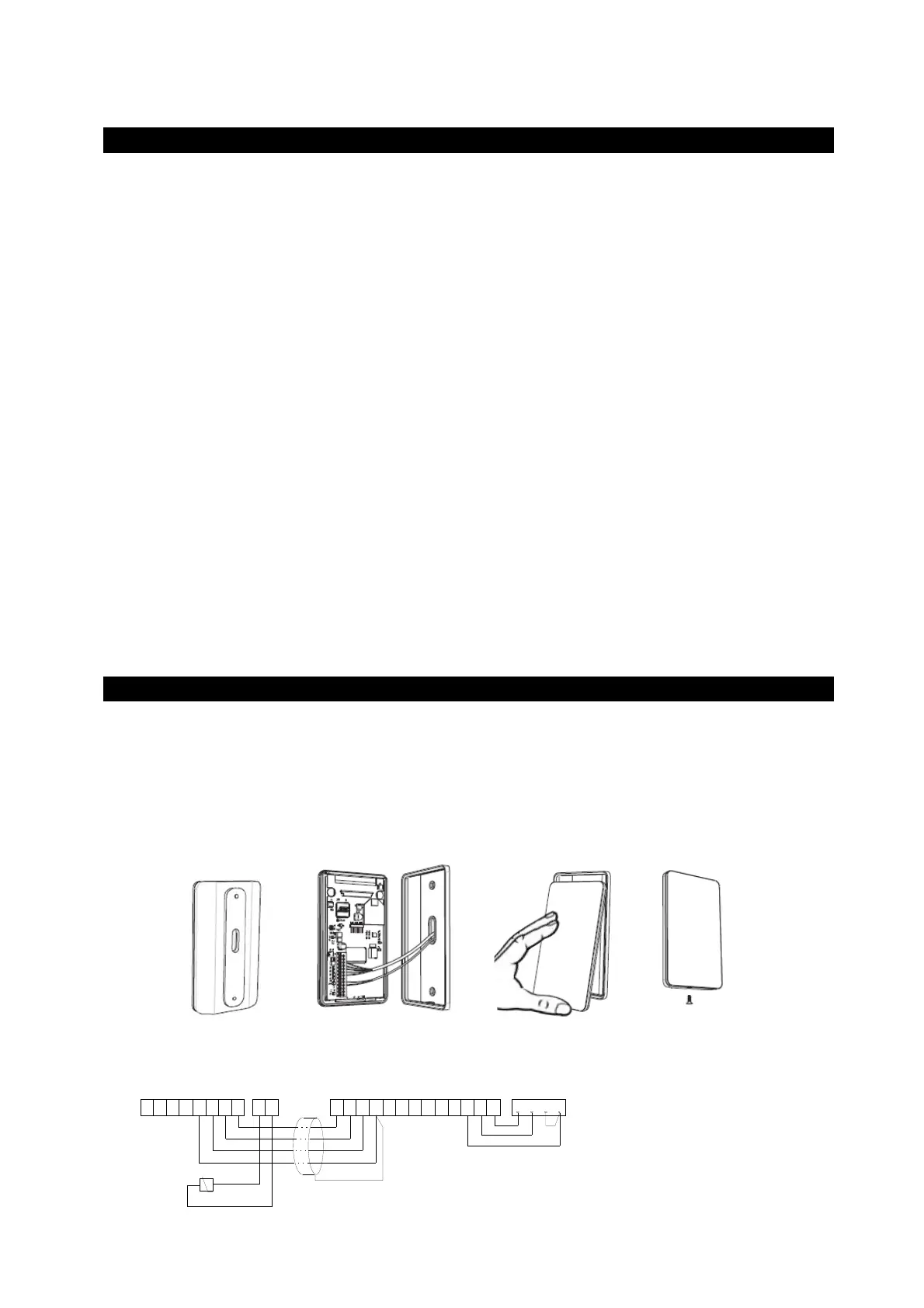

Начинайте с установки уплотнений (см. рис. 1). Ввинтите задний элемент так, чтобы кабели проходили через
предусмотренное отверстие. Отверстие фиксирующего болта находится внизу. Привинтите кабели к шине как показано на
схеме (см. Рис. 2 и 5). С целью облегчения шину можно снять с процессорной карты. Протолкните стеклянную часть панели
управлени и процессорную карту снизе вверх на заднем элементе и прижмите в нижнем крае (се. рис. 3). Закрепите
фиксирующий болт в нижнем крае (см. рис. 4).
Рис. 4
Рис. 2
Рис. 1 Рис. 3
Схема подключения
18
12 11
BA 11 12 13 14 15 16 17 18 19 20 21
2
AB12 11 B A 17 18
4
3A 4B 5B 6B
1. Combi h2
2. Термистор (датчик)
3. h2
4. Наружный
выключатель
Рис. 5
