Bruksanvisning h2 (svenska)
1. Tillval för Combi h2
Extern ON/OFF-brytare (momentan/konstant)
Placeras på valfritt avstånd från manöverpanel. Ansluts med svagströmsledning – se kopplingsschema 16-18. Eventuellt flera
externa ON/OFF-brytare skall parallellkopplas. Flera individuella enheter kan startas respektive stoppas via en och samma
externbrytare.
Manöverpanel kan även anslutas till annan utrustning som kan ge en impuls eller konstant slutning.
Förklaring funktion med momentan/konstant slutning: Manöverpanel startar (ON) respektive stänger (OFF) vid varje
tryck/impulsslutning mellan plint (+)19 och (-)20 i manöverpanel oavsett om panel är Låst/Ej låst. Manöverpanelen går endast den
driftstid som ställdes in vid initial setup. Konstant slutning har samma funktion när slutning sker respektive upphör.
Plint (-)21 är till för indikering för att ex. badgäster ska kunna se status på manöverpanel (inbyggd i tylö externbrytare/momentan).
När aggregatet startas med hjälp av externbrytare indikeras detta genom att dioden på externbrytaren lyser. Om aggregatet är
programmerad att starta senare eller i Stand By läge indikeras detta genom att dioden blinkar. När manöverpanel är OFF är diod
släckt. Indikering skall kopplas mellan (+)19 och (-)21, (12V/DC max 1.2W 100mA).
Extra manöverpanel
Extra manöverpaneler (h2) kan kopplas in som tillval. H2 kopplas seriellt från plint A resp. B på aggregatets kretskort till plint A resp.
B på extra manöverpanelen. Spänningsmatning kopplas från plint (+)11 och (-)12 på aggregatets kretskort till respektive plint (+)11
och (-)12 på extra manöverpanel, se kopplingsschema 19.
Vid installation av extra manöverpanel skall aggregatet göras strömlös. Efter inkoppling av extra manöverpanel slås strömmen på
igen och systemet är färdigt att tas i bruk. Alla inkopplade manöverpaneler arbetar parallellt med varandra, d.v.s. om man gör något
val på en av manöverpanelerna så aktiveras samma val i de övriga enheterna som är inkopplade.
Dock finns det vissa individuella inställningar som inte påverkar driften av aggregatet men som kan göras på varje panel:
- Automatiskt knapplås på/av.
- Kodlås på/av.
- Insomningstid.
- Vibration på/av.
2. Bruksanvisning h2
Montering h2
h2 kan placeras inne i eller utanför bastun. Om h2 skall placeras inne i ett basturum får den övre kanten placeras högst 90 cm från
golvet. Anslutning mellan manöverpanel och bastuaggregat görs med kabel typ 2-LIFYCY 2X2X0,2 mm Twisted Pair.

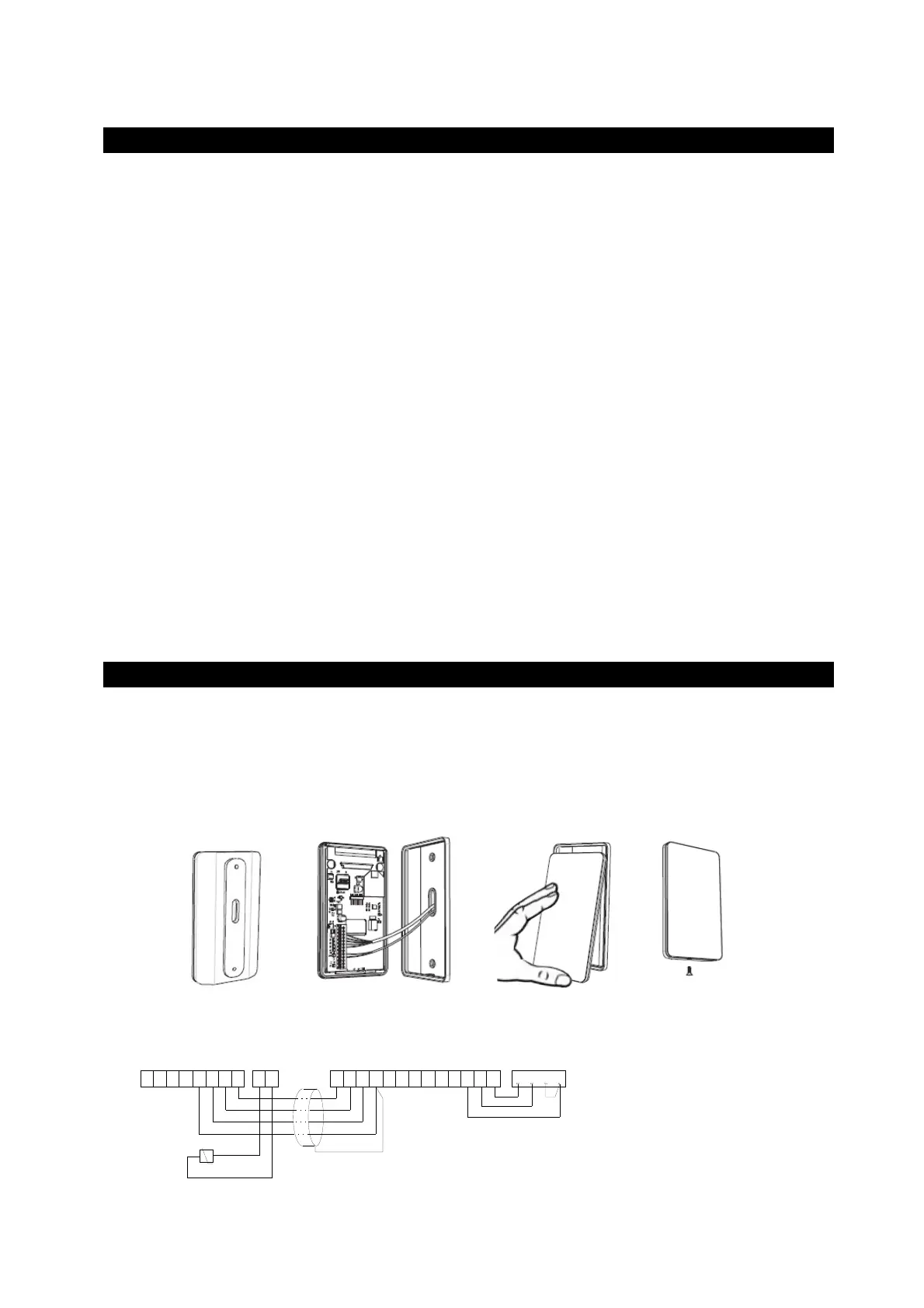

Börja med att sätta fast tätningen (se bild 1). Skruva upp bakstycket på lämplig plats så att elektriska kablar passerar genom
avsedd öppning. Notera att hålet för fixeringsskruven skall vara i nederkant. Skruva fast ledningar i plinten enligt kopplingsschemat
(se bild 2 och 5). För att förenkla inkopplingen kan plinten lossas från kretskortet. Skjut manöverpanelens glasparti och kretskort
underifrån och upp på bakstycket och tryck in underkanten (se bild 3). Fäst fixeringsskruven i underkant (se bild 4).
Bild 4
Bild 2
Bild 1 Bild 3
Kopplingsschema
2
12 11
BA 11 12 13 14 15 16 17 18 19 20 21
2
AB12 11 B A 17 18
4
3A 4B 5B 6B
1. Combi h2
2. Termistor (sensor)
3. h2
4. Externbrytare
Bild 5
