6. Programmeren van een (extra/gerepareerde) zender op de ontvanger
LET OP: Alle systemen zijn af fabriek reeds geprogrammeerd. Tenzij u een
extra/gerepareerde handzender wilt programmeren op de ontvanger, anders kunt u dit
deel overslaan!
Indien u een extra of nieuwe handzender op de Aquarius ontvanger wilt programmeren, ga dan als volgt te werk:
Stap
Omschrijving
1.
Zorg dat de Aquarius correct is aangesloten en voorzien is van voedingsspanning
2.
Druk 1 seconde op de zwarte programmeerknop onder op de ontvanger, de status LED op de ontvanger licht
rood op
3.
Zet de handzender aan, de LED op de ontvanger gaat nu geel knipperen
4.
De zender is geprogrammeerd op de ontvanger
5.
Controleer de werking door op een knop te drukken, als op de ontvanger de status LED geel knippert
(± 2x per seconde), is het programmeren succesvol
Om alle zenders uit het geheugen van de ontvanger te wissen, houdt u de programmeerknop langer dan 8 seconden ingedrukt totdat de rode
status LED op de Aquarius ontvanger uitgaat.
7. Aquarius ontvanger beschrijving & systeemspecificaties
1. Antenne
 Standaard bevat dit product een flexibele antenne
 Het product is ook uitvoerbaar met een BNC connector waar een BNC antenne en of een verlengkabel op gemonteerd kan
worden.
2. Status LED
 Dit is een duo LED; deze kan rood of geel oplichten
 Rood constant brandend: de ontvanger staat in programmeermodus
 Geel snel knipperend: ± 10x per seconde, de ontvanger ontvangt een signaal van een niet geprogrammeerde zender
 Geel langzaam knipperend: ± 2x per seconde, de ontvanger ontvangt pakketten van een geprogrammeerde handzender
3. Zekering houder
 Deze dop kan eruit gedraaid worden met een platte schroevendraaier, inbus 8 of steeksleutel 19
 Achter de dop zit een andere dop welke met een platte schroevendraaier een kwartslag naar links gedraaid kan worden
 De zekering houder kan er uit worden gehaald en de 10A snel glaszekering (5 x 20 mm) kan worden vervangen
4. Kabel
 Deze 10-aderige kabel wordt gebruikt om de ontvanger aan te sluiten
5. Programmeer toets
 Als deze 1 seconde wordt ingedrukt gaat de ontvanger in programmeermodus
 Als deze langer dan 8 seconden wordt ingehouden worden alle geprogrammeerde zenders gewist uit het geheugen
Ontvanger specificaties
Voedingsspanning / Schakelspanning
8 – 36 Vdc
Stroomverbruik
15 mA
Maximale belasting
4 A per uitgang
IP beschermingsgraad
IP68
Zenders per ontvanger
Max. 54
Zender specificaties
Batterij
1x 9V blokbatterij 600 mAh
Stroomverbruik standby
2 µA
Stroomverbruik zenden
5 mA
Gebruiksduur batterij, bij normaal gebruik
2 jaar
IP beschermingsgraad
IP65

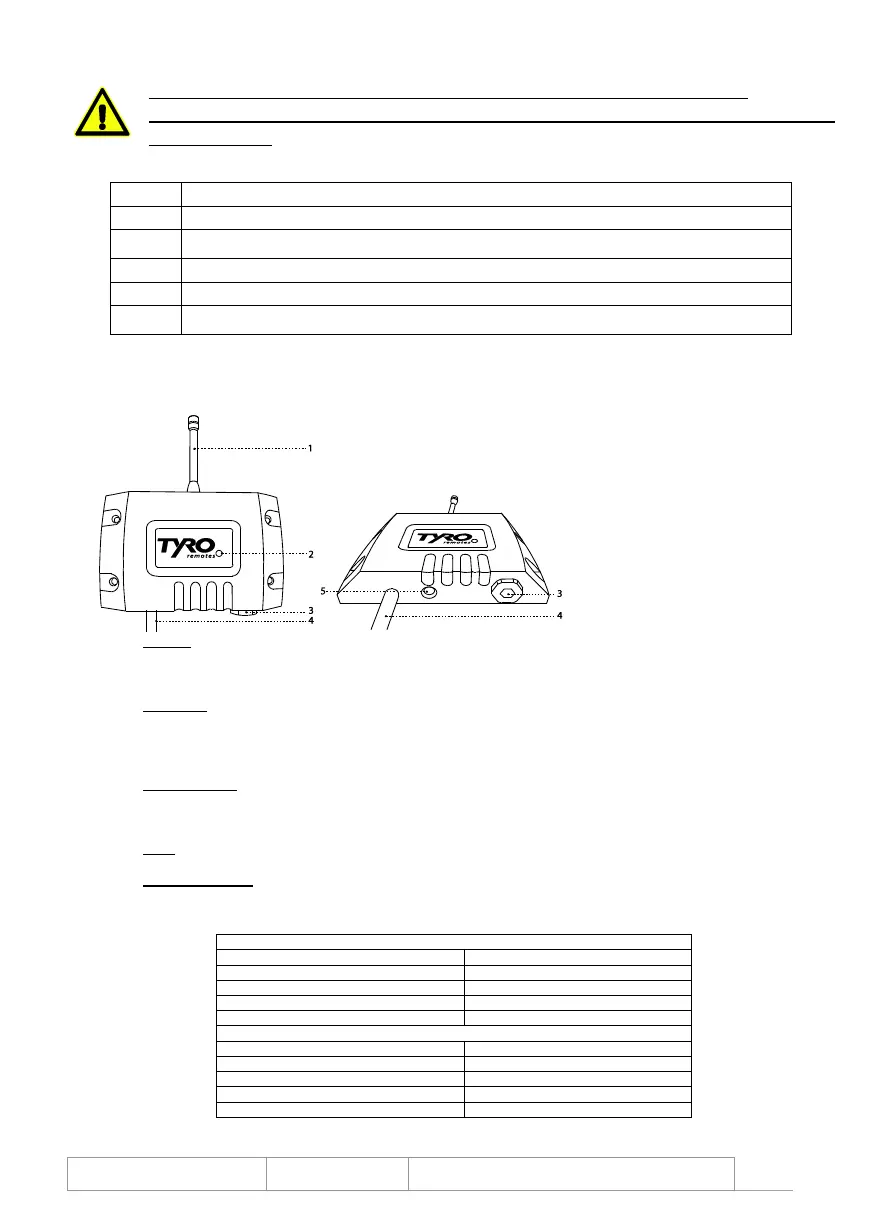

Figuur 4
