PAGE 6 OF 12 0523 IH-10882

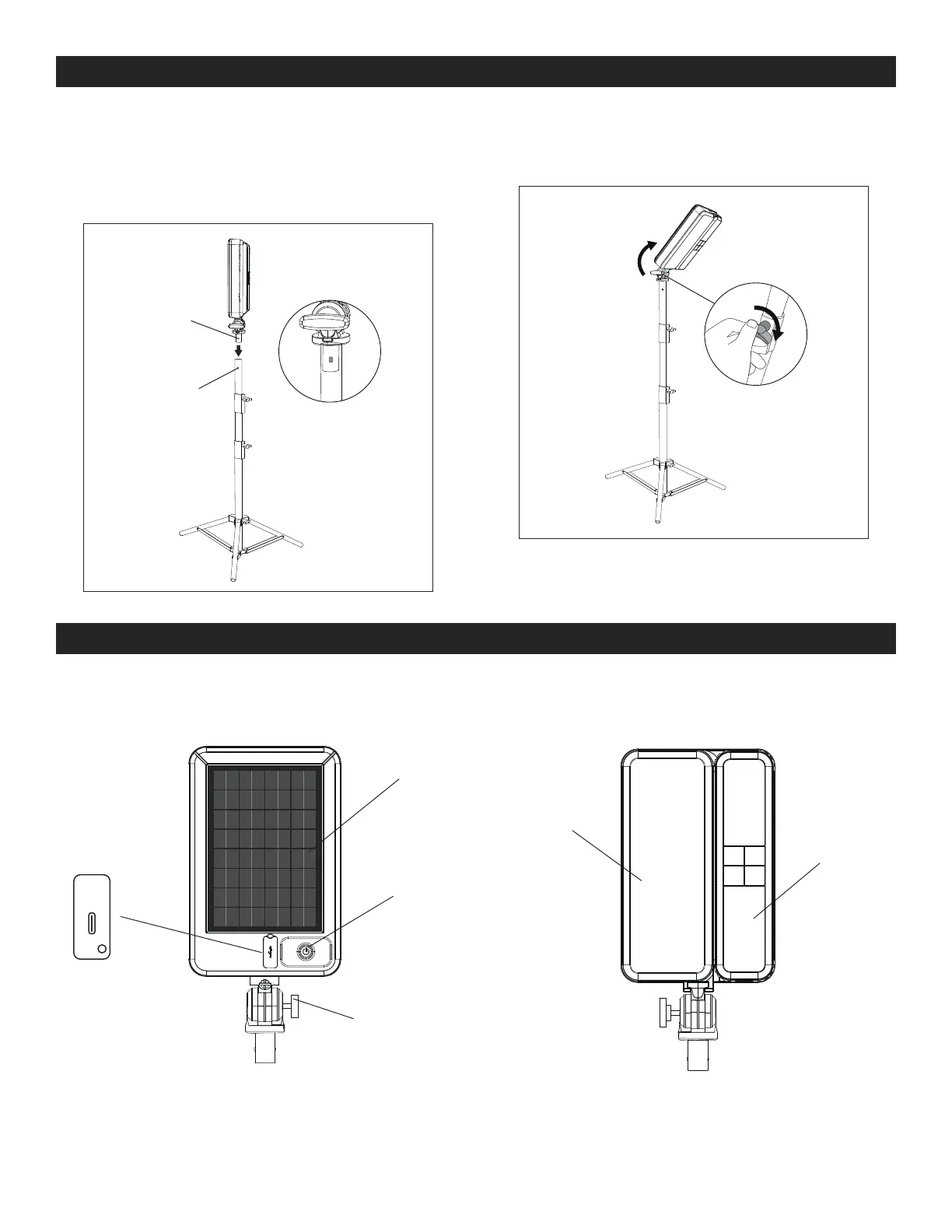

CONTINUACIÓN DEL ENSAMBLE
Diagrama 3
Diagrama 4
Cerrado
CARACTERÍSTICAS DE LA LÁMPARA
Vista Posterior
LÁMPARA PRINCIPAL
Vista Frontal
Indicador
de Carga
Controlador
de la Plataforma
del Trípode
Interruptor Maestro
Lámpara
Principal
Lámpara
Individual
Portátil
Panel Solar
Diagrama 3
Orificio
Pasador
3. Presione los pasadores en la lámpara. Alinee los
pasadores con los orificios en el trípode y deslice
la lámpara sobre el trípode. Asegúrese de que
los pasadores hagan clic en su lugar para una
instalación segura. (Vea Diagrama 3)
4. Rote la lámpara al ángulo y altura deseados.
Asegúrese de apretar todas las perillas.
(Vea Diagrama 4)
