Uberhaus Gazebo - Page 17

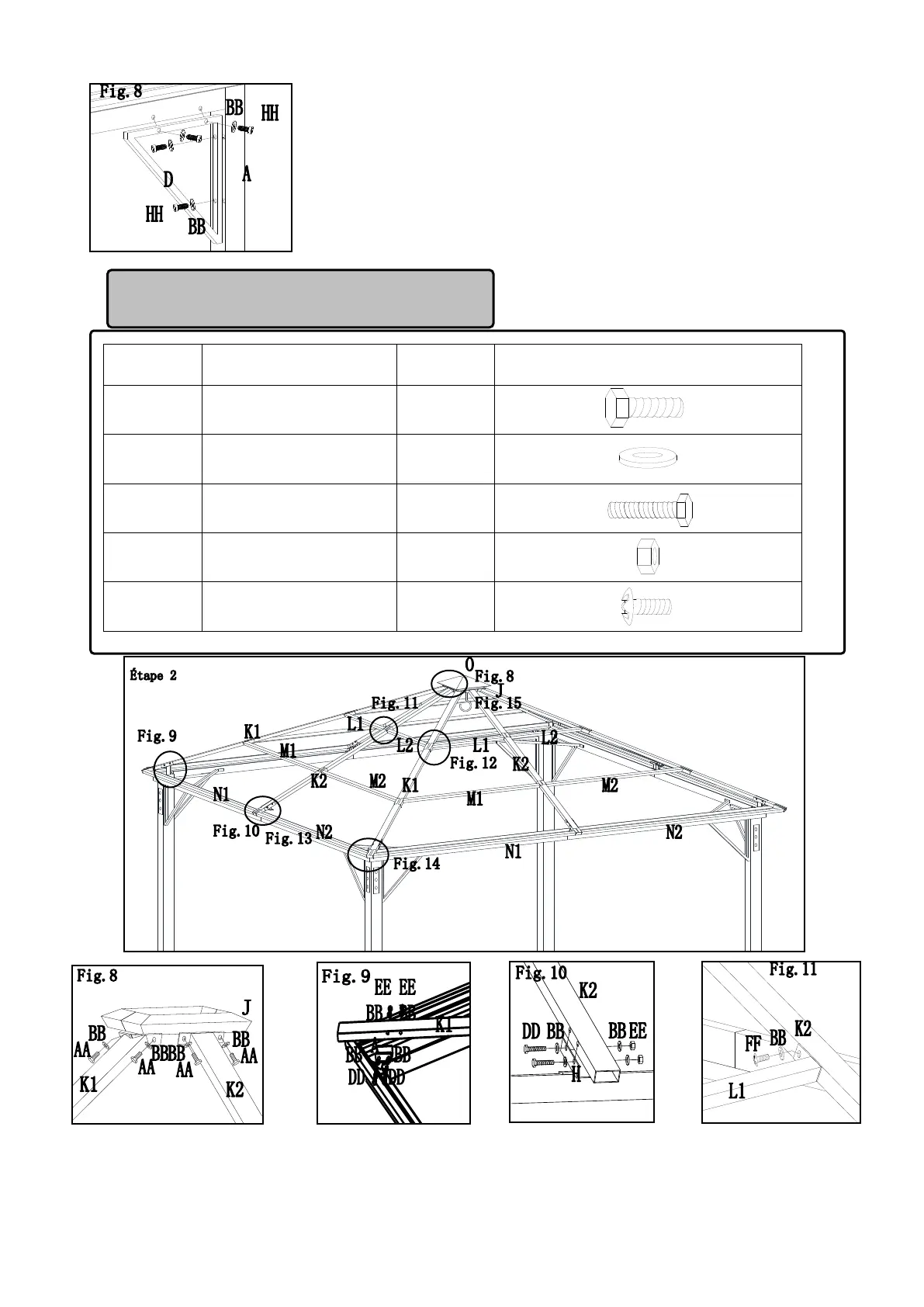

Fig. 8 : Fixez la poutre inclinée (K1) et la poutre centrale (K2) au raccord de toit (J) avec des boulons (AA) et des rondelles (BB).
Fig. 9 : Fixez l’extrémité inférieure de la poutre inclinée (K1) au poteau (A) avec des boulons (DD), des rondelles (BB) et des écrous (EE).
Fig. 10 : Fixez l’extrémité inférieure de la poutre centrale (K2) au raccord de la barre du toit (H) avec des vis (DD), des rondelles (BB) et des
écrous (EE).
Fig. 11 : Fixez l’extrémité inférieure des poutres courtes du toit 1/2 (L1/L2) à la poutre centrale (K2) avec des vis (FF) et des rondelles (BB).
Sachet de quincaillerie 2
Pièces
Description
Quantité
AA
Boulon M6X20
16
BB
Rondelle M6
96
DD
Boulon M6X55
16
EE
Écrou M6
16
FF
Vis M6X15
48
Fig. 7 : Connectez le support triangulaire (D) au poteau (A) et à la barre
du toit avec des boulons (HH) et des rondelles (BB).
