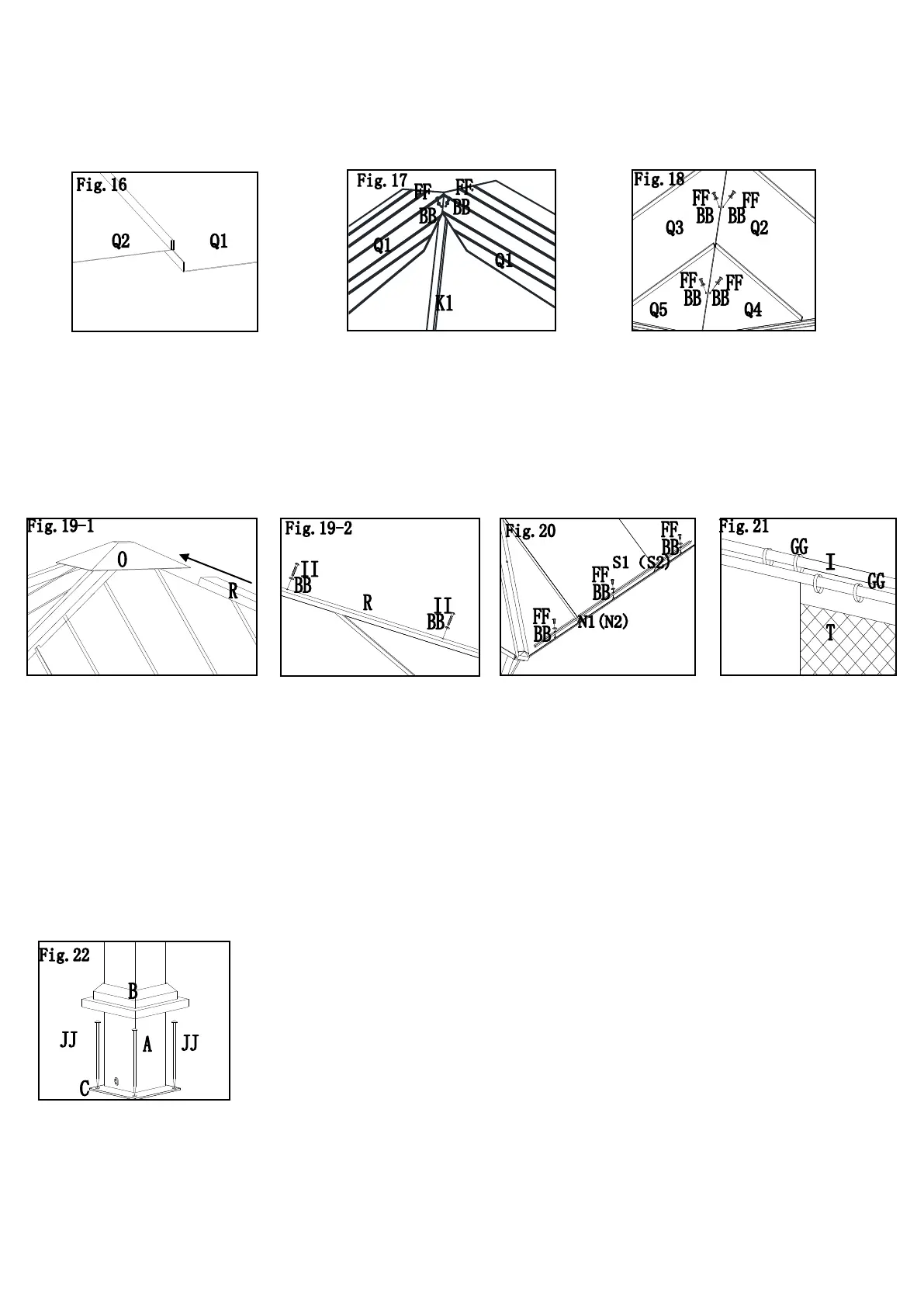

Fig. 19-1 Fig. 19-2 : Insérez le côté supérieur de la barre de recouvrement 1 (R) dans la partie inférieure du capuchon du
grand toit (O), fixez-la en place avec des boulons (II) et des rondelles (BB). Ensuite, fixez l’extrémité inférieure de la barre de
recouvrement 1 (R) à la barre inclinée (K1). en le serrant à fond.
Fig. 20 : Fixez les barres de recouvrement 2/3 (S1/S2) aux poutres longues du toit 1/2 (N1 / N2) avec des vis (FF) et des
rondelles (BB).
Fig. 21 : Utilisez les anneaux (GG) pour fixer le filet moustiquaire (T) à la tringle du filet (I).
Fig. 16 : Placez le panneau de toit 2 (Q2) sur le panneau de toit 1 (Q1).
Fig. 17 : Fixez le panneau de toit 1 (Q1) à la poutre inclinée (K1) avec des vis (FF) et des rondelles (BB).
Fig. 18 : Fixez les panneaux de toit 2/3/4/5 (Q2/Q3/Q4/Q5) à la poutre inclinée (K1) avec des vis (FF) et des rondelles.
(BB).
Fig. 22 : Soulevez les cache-bases (B), puis fixez l'abri-soleil au sol en insérant les
piquets (JJ) dans les bases.
Votre abri-soleil est complètement assemblé.
