- 114 -

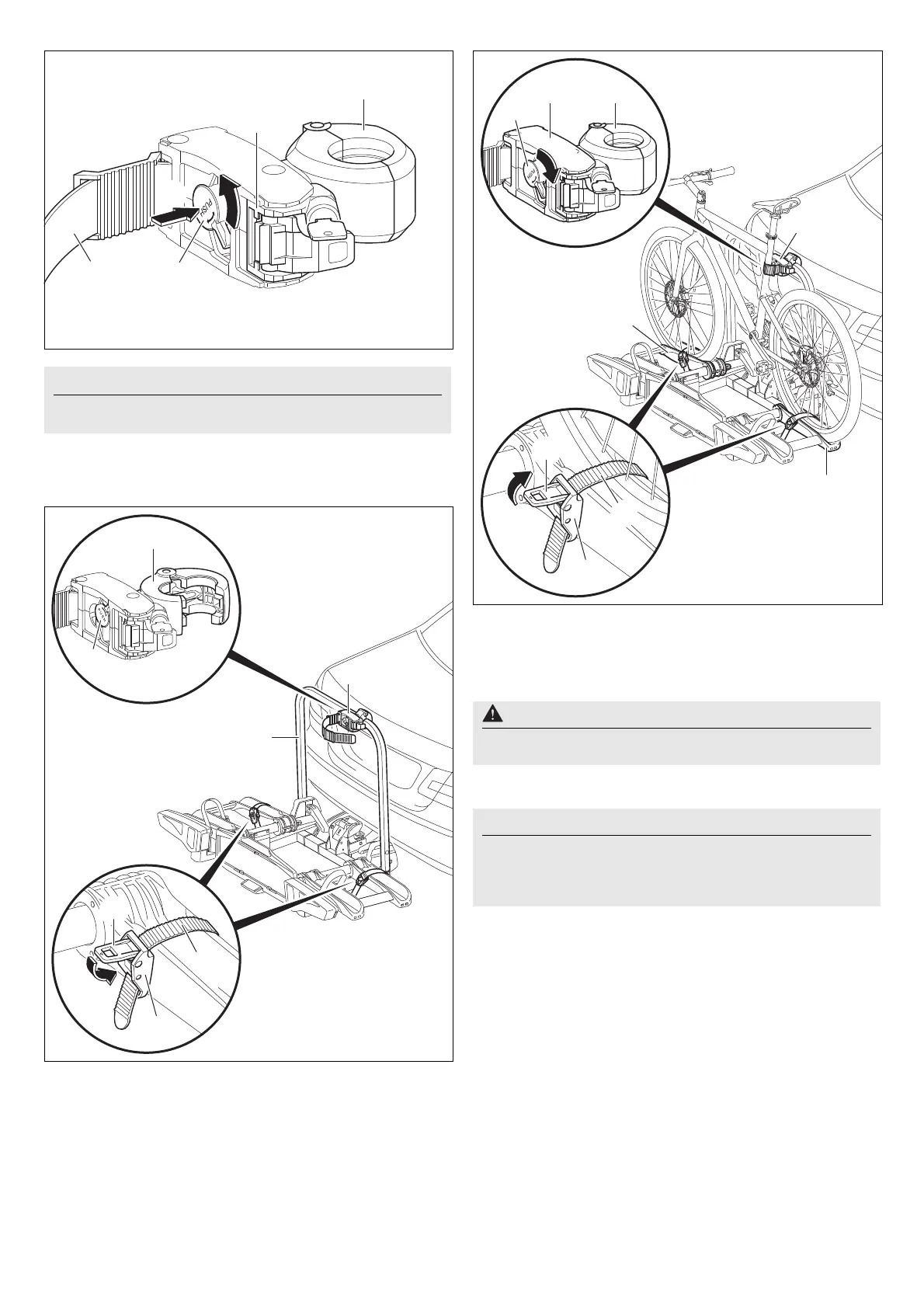

4. Forgassa el a forgómarkolatot (29) balra (I. nyíl) és ezt
követően nyomja le (II. nyíl).
A bilincs (42) szétnyílik.
5. Pozícionálja a nyitott bilincset (42) és a tartókeretet (6) és a
forgómarkolat (29) elengedésével zárja össze a
tartókeretet (6).
6. Nyomja meg a feszítőt (31) és húzza ki a feszítőszíjat (26).
7. Tegye a kerékpárt a keréksínekre (8) és pozícionálja a
tartóhoz (2). Biztosítsa a kerékpárt felborulás ellen.
8. Vezesse át középen a küllők között a feszítőszíjat (26), fűzze
be a csatba (30) és húzza meg.
9. A feszítők (31) segítségével húzza meg a feszítőszíjat (I. nyíl).
10. Állítsa be a tartót (2) a kerékpár vázához és a forgassa el jobbra
ütközésig a forgómarkolatot (29) (II. nyíl).
A bilincs (42) zárva van.
Útmutatás
A forgómarkolat (29) csak akkor mozgatható, ha a
feszítőszíjat (27) kihúzta a rögzítőberendezésből (28).
Vigyázat
Ne húzza túl szorosra a feszítőszíjakat (26), különben
megsérülhet a gumiabroncs, vagy a felni.
Útmutatás
Második kerékpár rögzítéséhez való hosszú tartók esetén:
A forgómarkolat (29) csak akkor forgatható el jobbra, ha a
tartó (3) pontosan merőleges a tartókeretre és a bilincs (42)
teljesen zárva van.
2
8
8
31
26
30
I
422
29
II
M+P-25A-0270
