- 115 -

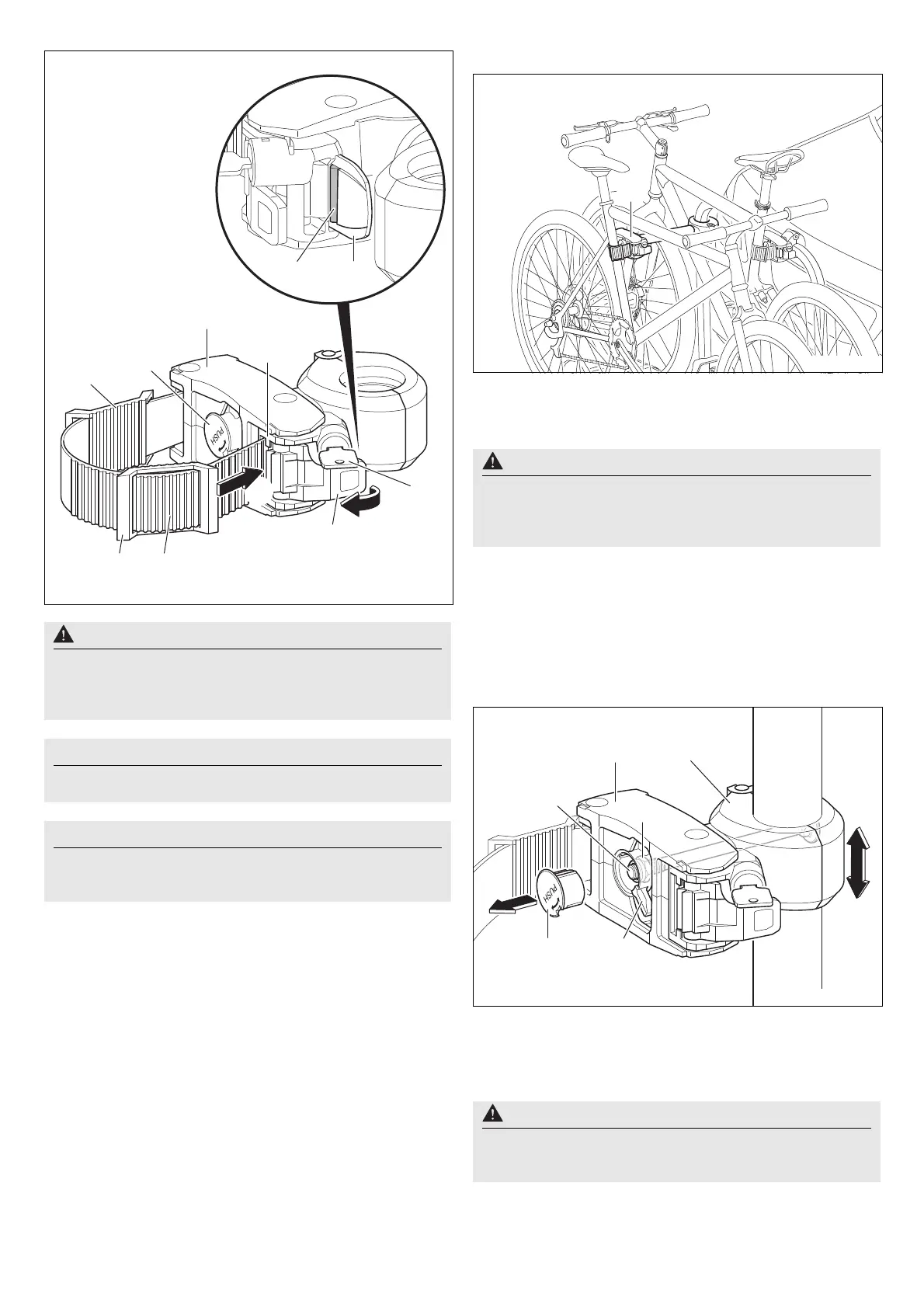

11. Vezesse át a feszítőszíjat (27) a kerékpárváz körül és illessze
be a rögzítőberendezésbe (28) (I. nyíl).
12. Addig tolja be a feszítőszíjat (27), amíg a legalább egy
szíjfog (48) túl nem nyúlik.
13. A feszítő (25) segítségével húzza meg a
feszítőszíjat (27) (II. nyíl).
14. Reteszelje a feszítőt (25) és húzza ki a kulcsot (4).
A második kerékpár felszerelése
A második kerékpár felszerelése értelemszerűen az elsőhöz
hasonlóan történik. Ügyelni kell a két kerékpár ellentétes irányban
történő elrendezésére.
A második kerékpár rögzítése a hosszú tartóval (3) történik.
A kerékpárok leszerelése
A tartók (2) és (3) kilazítása és a kerékpárok leszerelése fordított
sorrendben történik.
Szorítási erő beállítása
A következő esetekben utólag be lehet állítani az előfeszítési erőt:
• A reteszelt tartó (2) bilincse (42) elcsúsztatható a tartókereten
(I. nyíl).
• A forgómarkolat (29) ütközésig elforgatható jobbra.
1. Húzza le a fedelet (43) (pl. csavarhúzóval) (II. nyíl).
Vigyázat
A tartót (2) csak a kerékpárvázon rögzítse, máskülönben
felsértheti vele a kerékpár többi részét. Nem szabad
beszorulnia alkatrésznek, pl. váltó- vagy fékbowdennek. A
meghibásodott tartókat haladéktalanul le kell cserélni.
Útmutatás
A feszítőszíj (27) csak akkor tolható be, ha a forgómarkolat (29)
teljesen el van forgatva jobbra.
Útmutatás
A kerékpár vázformájának megfelelően a feszítőszíjon (27)
található egyik, vagy mindkét párna (5) a kerékpárváz védelme
érdekében áthelyezhető.
2
28
29
5
275
25
4
I
II
48
27
M+P-25A-0282
Vigyázat
A tartót (3) csak a kerékpárvázon rögzítse, máskülönben
felsértheti vele a kerékpár többi részét. Nem szabad
beszorulnia alkatrésznek, pl. váltó- vagy fékbowdennek. A
meghibásodott tartókat haladéktalanul le kell cserélni.
Vigyázat
Csak egyszer szabad beállítani a szorítási erőt!
Ha másodszor is be kell állítani a szorítási erőt, akkor ki kell
cserélni az önbiztosító anyacsavart (46).
3
M+P-25A-0272
2
46
43
42
47
29
II
I
M+P-25A-0273
