- 6 -

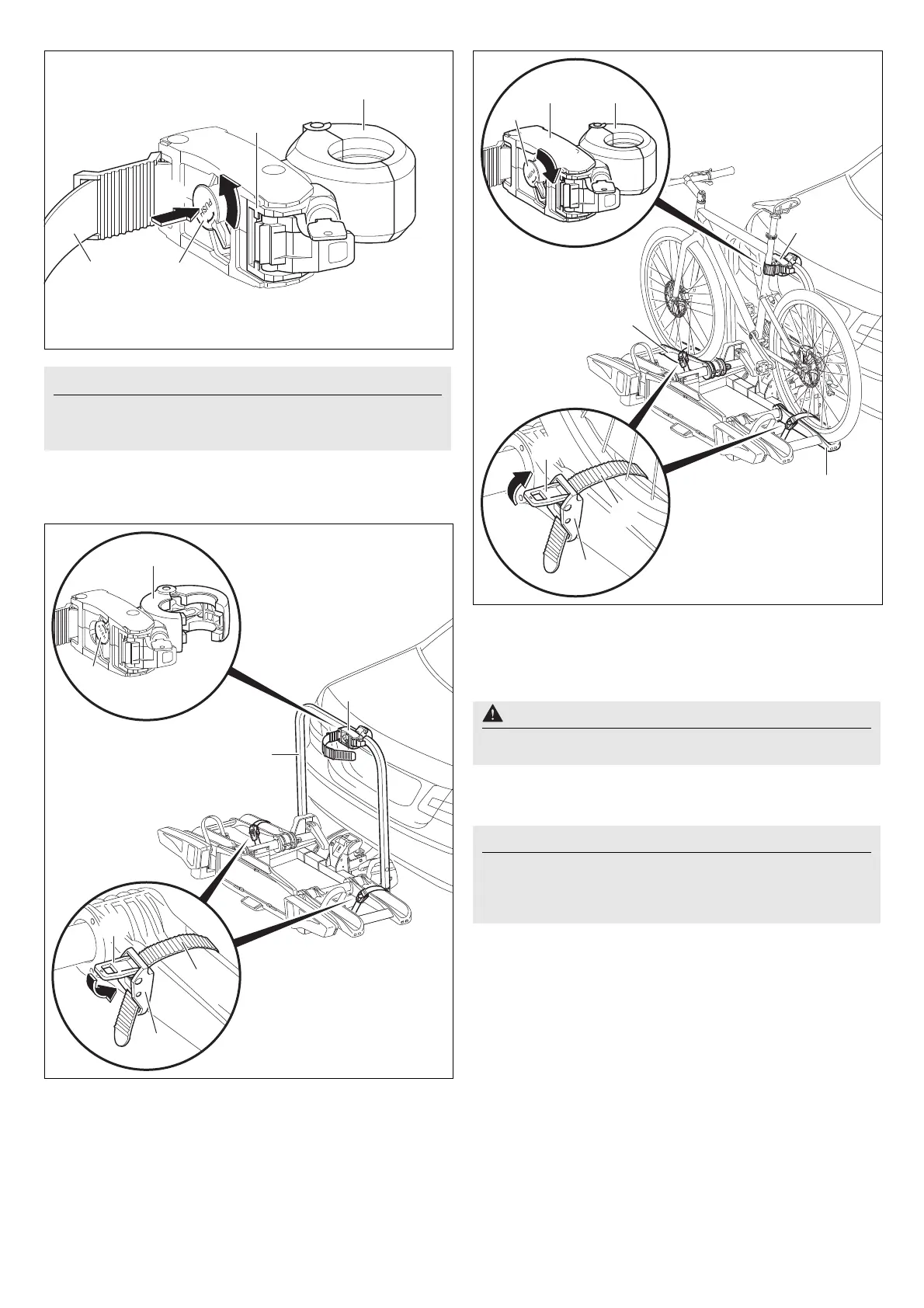

4. Drehgriff (29) nach links drehen (Pfeil I) und anschließend
drücken (Pfeil II).
Klemme (42) öffnet sich.
5. Geöffnete Klemme (42) um Trägerrahmen (6) positionieren
und durch Loslassen des Drehgriffs (29) den Trägerrahmen (6)
umschließen.
6. Spanner (31) drücken und den Spannriemen (26)
herausziehen.
7. Fahrrad auf die Radschienen (8) setzen und zum Halter (2)
positionieren. Fahrrad gegen Kippen sichern.
8. Spannriemen (26) mittig zwischen Radspeichen durchführen,
in die Schnalle (30) einfädeln und anziehen.
9. Mithilfe der Spanner (31) die Spannriemen (26) festziehen
(Pfeil I).
10. Halter (2) zum Fahrradrahmen ausrichten und Drehgriff (29)
nach rechts bis Anschlag drehen (Pfeil II).
Klemme (42) ist verriegelt.
Hinweis
Nur wenn der Spannriemen (27) aus der
Spannvorrichtung (28) herausgezogen wurde, kann der
Drehgriff (29) bewegt werden.
Vorsicht
Die Spannriemen (26) nicht zu fest anziehen, da ansonsten
die Reifen oder Felgen beschädigt werden können.
Hinweis
Bei langen Haltern zur Befestigung des zweiten Fahrrads:
Nur wenn Halter (3) genau rechtwinklig zum Trägerrahmen
steht und Klemme (42) komplett geschlossen ist, kann
Drehgriff (29) nach rechts gedreht werden.
2
8
8
31
26
30
I
422
29
II
M+P-25A-0270
