Uebler i21 - Page 9

- 7 -

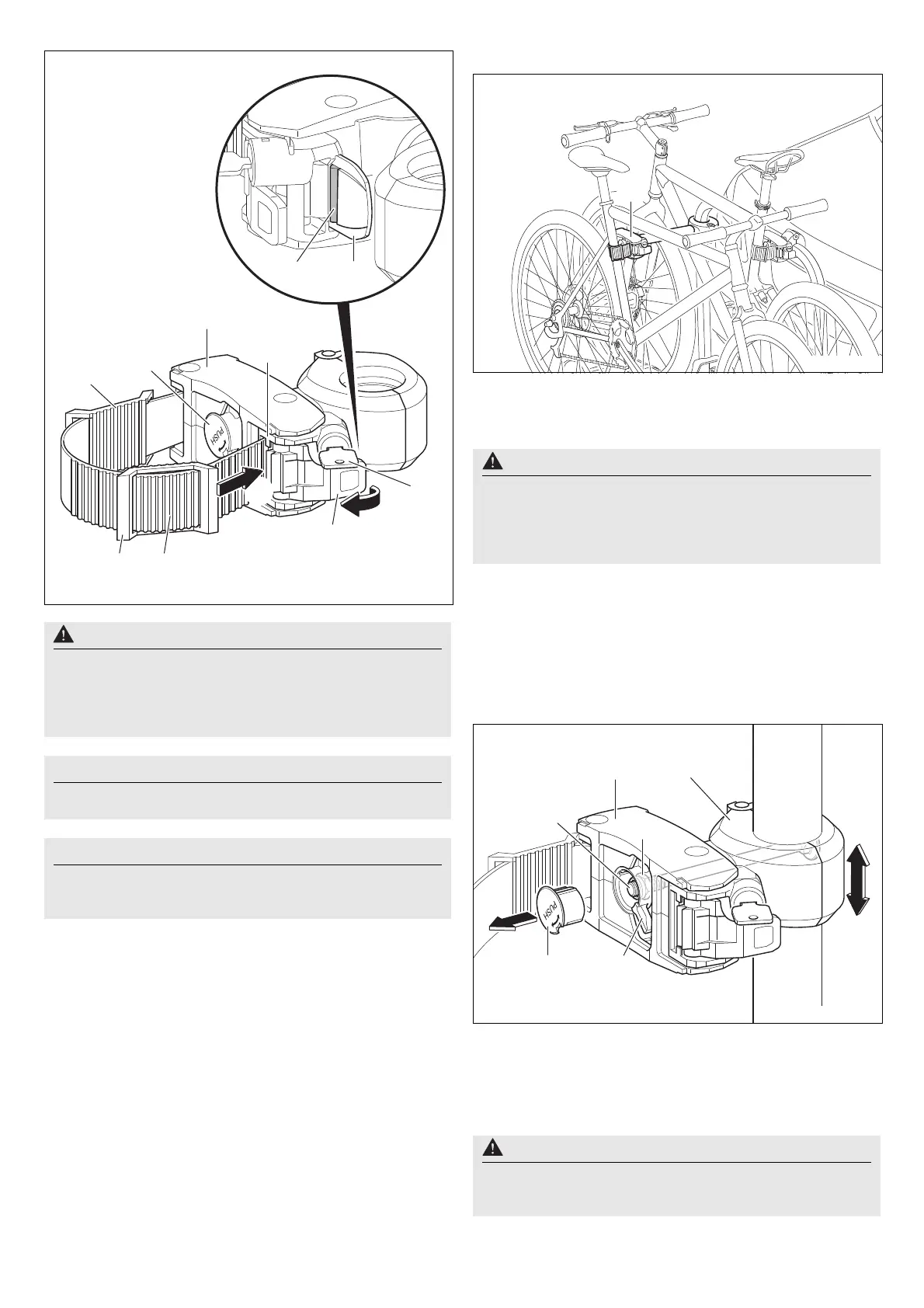

11. Spannriemen (27) um den Fahrradrahmen führen und in
Spannvorrichtung (28) einstecken (Pfeil I).
12. Spannriemen (27) soweit einschieben, dass mindestens ein
Riemenzahn (48) übersteht.
13. Mithilfe des Spanners (25) den Spannriemen (27) festziehen
(Pfeil II).
14. Spanner (25) verriegeln und Schlüssel (4) abziehen.
Zweites Fahrrad montieren
Die Montage des zweiten Fahrrads erfolgt sinngemäß zur Montage
des ersten Fahrrads. Die entgegengesetzte Anordnung der beiden
Fahrräder beachten.
Das zweite Fahrrad wird mit dem langen Halter (3) befestigt.
Fahrräder demontieren
Das Lösen der Halter (2) und (3) sowie die Demontage
der Fahrräder erfolgt in umgekehrter Reihenfolge.
Klemmkraft justieren
In folgenden Fällen kann die Vorspannkraft nachjustiert werden:
• Die Klemme (42) des verriegelten Halters (2) lässt sich am
Trägerrahmen verschieben (Pfeil I).
• Der Drehgriff (29) kann nicht bis Anschlag nach rechts gedreht
werden.
Vorsicht
Halter (2) nur am Fahrradrahmen befestigen, da sonst andere
Bauteile des Fahrrads beschädigt werden können. Es dürfen
keine Bauteile, z.B. Schalt- und Bremszüge, eingeklemmt
werden. Defekte Halter müssen unverzüglich ausgetauscht
werden.
Hinweis
Nur wenn Drehgriff (29) komplett nach rechts gedreht ist, kann
Spannriemen (27) eingeschoben werden.
Hinweis
Je nach Rahmenform des Fahrrads können ein oder beide
Polster (5) am Spannriemen (27) zum Schutz des
Fahrradrahmens positioniert werden.
2
28
29
5
275
25
4
I
II
48
27
M+P-25A-0282
Vorsicht
Halter (3) nur am Fahrradrahmen befestigen, da sonst andere
Bauteile des Fahrrads beschädigt werden können. Es dürfen
keine Bauteile, z.B. Schalt- und Bremszüge, eingeklemmt
werden. Defekte Halter müssen unverzüglich ausgetauscht
werden.
Vorsicht
Die Klemmkraft darf nur einmal justiert werden!
Wenn die Klemmkraft ein weiteres Mal justiert werden soll,
muss die selbstsichernde Mutter (46) erneuert werden.
3
M+P-25A-0272
2
46
43
42
47
29
II
I
M+P-25A-0273
