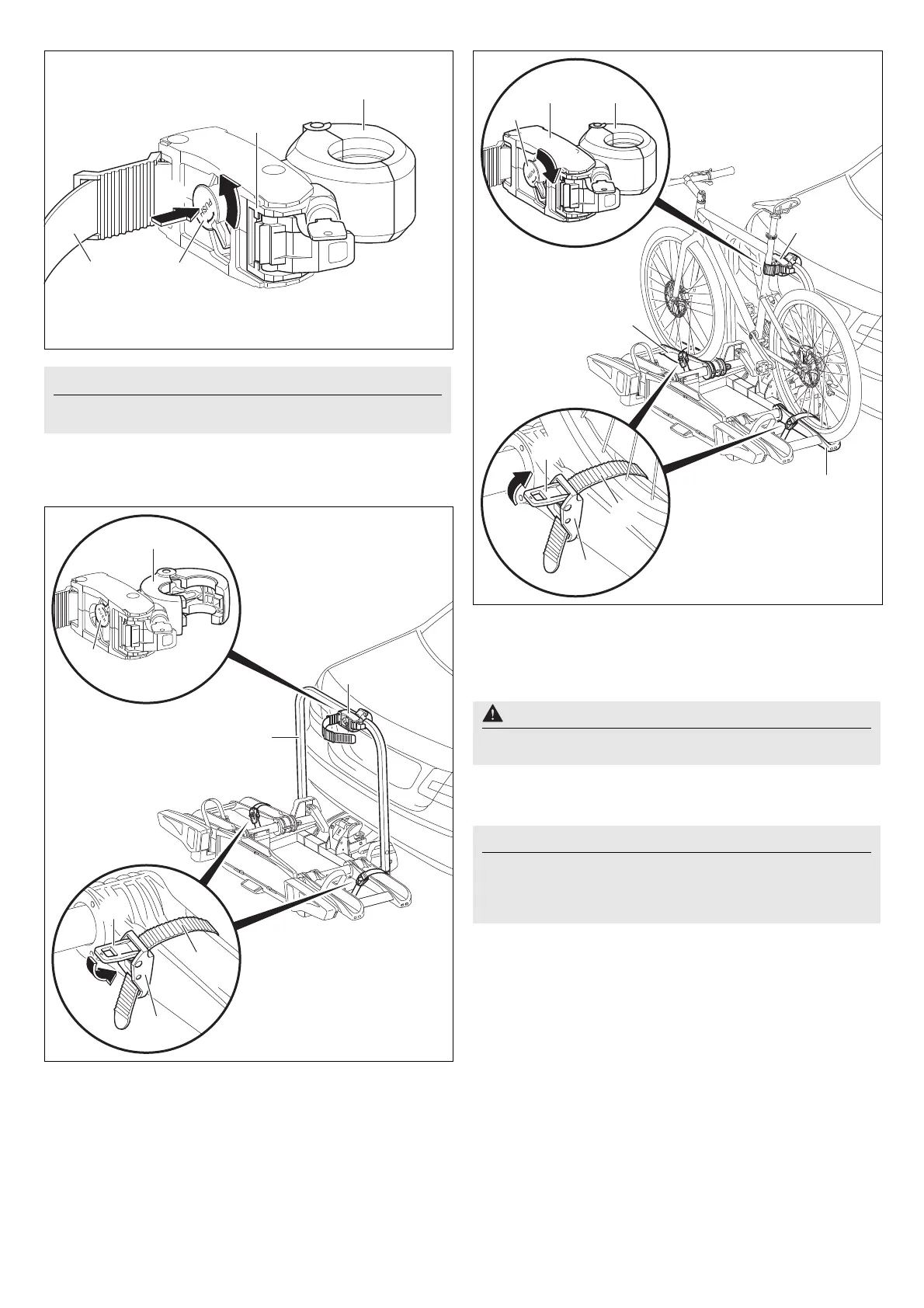

4. Rodar o punho rotativo (29) para a esquerda (seta I) e, a
seguir, pressioná-lo (seta II).
O grampo (42) abre-se.
5. Posicionar o grampo (42) aberto e o arco do suporte (6) e soltar
o punho rotativo (29) para fechar o grampo em torno do arco do
suporte (6).
6. Pressionar o tensor (31) e retirar a cinta tensora (26).
7. Colocar a bicicleta nas calhas para as rodas (8) e posicioná-la
em relação ao suporte (2). Fixar a bicicleta contra queda.
8. Passar as cintas tensoras (26) centradas entre os raios das
rodas, engatar nas fivelas (30) e apertar.
9. Com a ajuda dos tensores (31), apertar as cintas
tensoras (26) (seta I).
10. Alinhar o suporte (2) com o quadro da bicicleta e rodar o punho
rotativo (29) para a direita até ao batente (seta II).
O grampo (42) está bloqueado.
Nota
O punho rotativo (29) só pode ser movido depois de retirar a
cinta tensora (27) do dispositivo tensor (28).
Cuidado
As cintas tensoras (26) não devem ficar demasiado apertadas,
sob pena de danificar os pneus ou os aros.
Nota
Para fixar a segunda bicicleta em caso de suportes compridos:
O punho rotativo (29) só pode ser rodado para a direita quando
o suporte (3) estiver em ângulo reto exato em relação ao arco
do suporte e o grampo (42) estiver completamente fechado.
2
8
8
31
26
30
I
422
29
II
M+P-25A-0270
