- 79 -

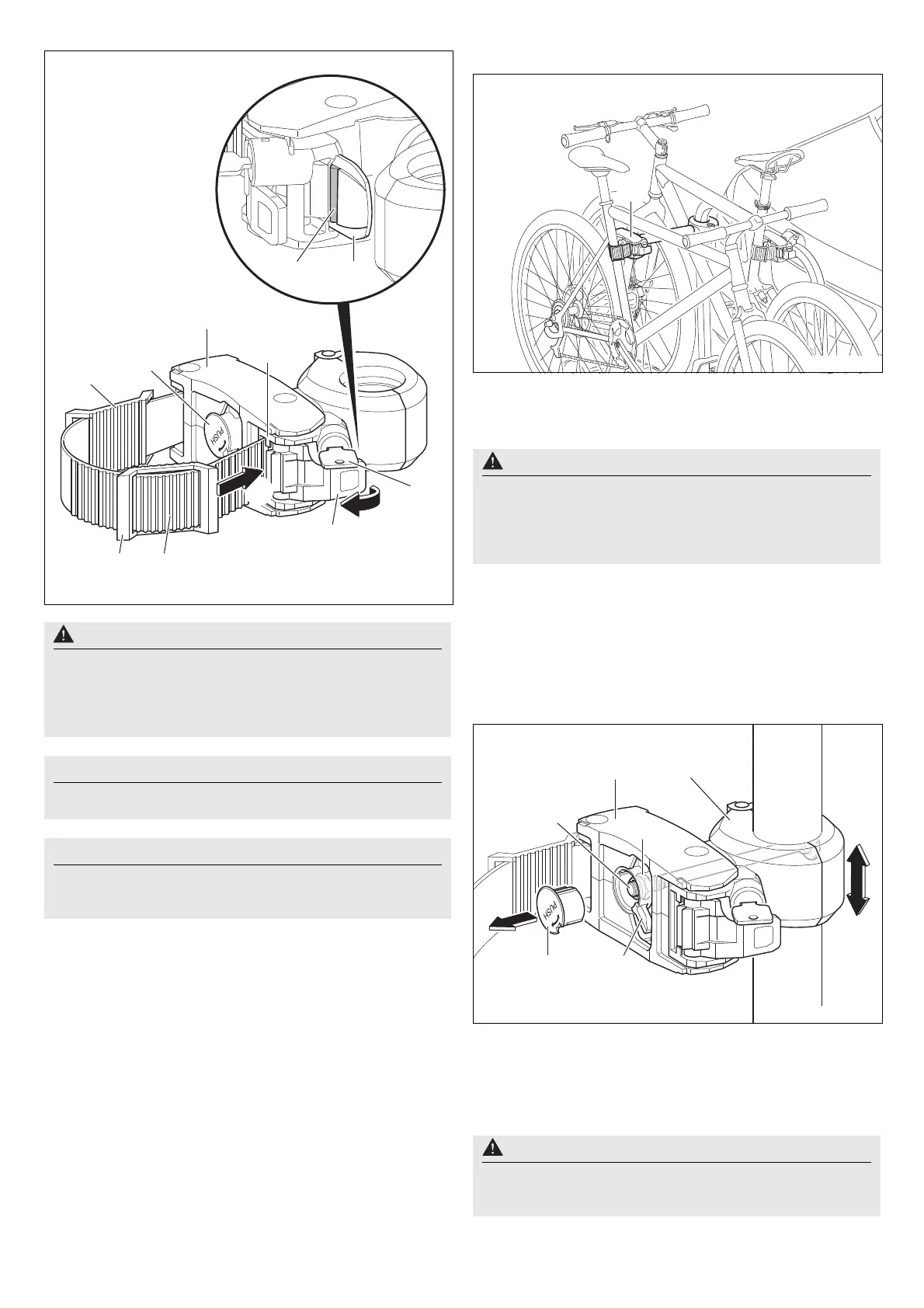

11. Passar a cinta tensora (27) à volta do quadro da bicicleta e
inseri-la no dispositivo tensor (28) (seta I).
12. Introduzir a cinta tensora (27) até sobressair pelo menos um
dente da cinta (48).
13. Com a ajuda do tensor (25), apertar a cinta tensora (27)
(seta II).
14. Bloquear o tensor (25) e retirar a chave (4).
Montar a segunda bicicleta
A montagem da segunda bicicleta é idêntica à montagem da
primeira. Ter em atenção o posicionamento contrário de ambas as
bicicletas.
A segunda bicicleta é fixa com o suporte comprido (3).
Desmontar as bicicletas
A libertação dos suportes (2) e (3) e a desmontagem das bicicletas
são efetuadas pela ordem inversa.
Ajustar a força de aperto
É possível ajustar a força de pré-tensão nos seguintes casos:
• O grampo (42) do suporte (2) bloqueado pode ser deslocado
no arco do suporte (seta I).
• Não é possível rodar o punho rotativo (29) para a direita até ao
batente.
Cuidado
Fixar o suporte (2) apenas no quadro da bicicleta, caso
contrário pode danificar outras peças da bicicleta. Não podem
ficar entalados quaisquer componentes, p. ex., cabos de
mudanças e de travões. Os suportes com defeito devem ser
substituídos imediatamente.
Nota
As cintas tensoras (27) só podem ser introduzidas depois de
rodar o punho rotativo (29) totalmente para a direita.
Nota
Consoante a forma do quadro da bicicleta, pode ser
posicionado um ou ambos os protetores (5) na cinta
tensora (27) para proteger o quadro da bicicleta.
2
28
29
5
275
25
4
I
II
48
27
M+P-25A-0282
Cuidado
Fixar o suporte (3) apenas no quadro da bicicleta, caso
contrário pode danificar outras peças da bicicleta. Não podem
ficar entalados quaisquer componentes, p. ex., cabos de
mudanças e de travões. Os suportes com defeito devem ser
substituídos imediatamente.
Cuidado
A força de aperto só pode ser ajustada uma vez!
Caso seja necessário ajustar a força de aperto outra vez, a
porca autoblocante (46) tem de ser substituída.
3
M+P-25A-0272
2
46
43
42
47
29
II
I
M+P-25A-0273
