- 80 -
1. Retirar a tampa (43) (por exemplo, com uma chave de fendas)
(seta II).
2. Colocar o suporte (2) no arco do suporte e bloquear.
3. Aumentar a força de aperto: apertar a porca (46) (tam. 13)
um quarto de volta.
ou
Diminuir a força de aperto: desapertar a porca (46) (tam. 13)
um quarto de volta.
4. Verificar a força de aperto do grampo (42) e, se necessário,
repetir os passos de trabalho2–4.
5. Encaixar a tampa (43) no punho rotativo (29).
O ajuste do suporte da segunda bicicleta é idêntico ao ajuste
do suporte da primeira bicicleta.

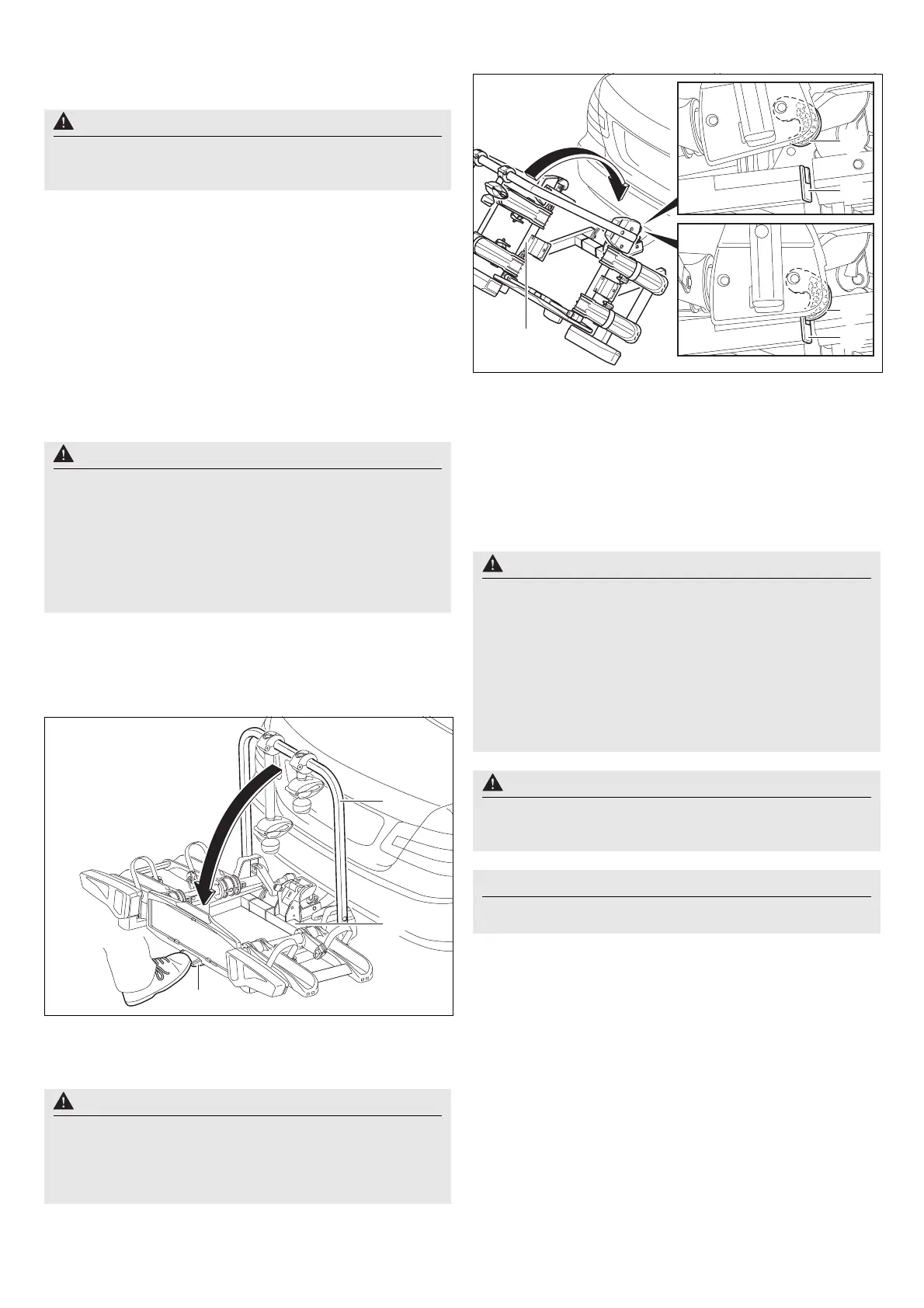

Fechar/rebater o suporte de bicicletas
Baixar o suporte de bicicletas
Para abrir a tampa da bagageira ou para o carregamento e
descarregamento do porta-malas, o suporte de bicicletas pode ser
baixado.
Acionar o pedal (32) e baixar o suporte de bicicletas (1) puxando
pelo arco do suporte (6) ou pela bicicleta ou quadro da bicicleta
montada.
Rebater o suporte de bicicletas
1. Rebater o suporte de bicicletas (1) até os dois ganchos (33)
engatarem totalmente na armação (34) e trancar.
2. Abanar o suporte de bicicletas (1) para verificar a posição
firme.
Caso necessário, voltar a bascular o suporte de bicicletas (1) e
rebater uma vez mais.
Preparação da viagem
Se o suporte de bicicletas não estiver totalmente carregado,
verificar se:
• foram retirados e devidamente guardados na bagageira todos
os suportes desnecessários do arco do suporte.
• foram retiradas e guardadas todas as chaves.
• as cintas tensoras das calhas das rodas foram fechadas.
Cuidado
Não desenroscar totalmente a porca (46)!
Tem de sobressair pelo menos uma volta de rosca do
parafuso (47).
Cuidado
Baixar lentamente o suporte de bicicletas e certificar-se de que
não existe ninguém nem nada na zona de basculamento.
Existe perigo de esmagamento para pessoas e objetos
presentes na zona de basculamento da bicicleta.
Certificar-se de que o suporte de bicicletas, ao rebater, engata
totalmente nos dois ganchos e prende, sob pena de a bicicleta
se soltar durante o andamento e provocar ferimentos, a si ou
outras pessoas, ou danos materiais.
Cuidado
No caso de suporte de bicicletas Uebler i21 refª de encomenda
15920 (modelo articulado em 90°), o guiador da bicicleta pode
embater no chão devido ao ângulo de abertura maior. Assim,
podem ocorrer danos no guiador. Se necessário, desmontar a
bicicleta antes do basculamento.
Cuidado
Todas as uniões roscadas e fixações do suporte de bicicletas
e das bicicletas propriamente ditas devem, após cada
montagem, antes de cada deslocação e também durante uma
viagem mais prolongada, ser controladas e reapertadas, caso
necessário.
Em caso de incumprimento do disposto, é possível que o
suporte de bicicletas e as bicicletas já montadas se soltem do
veículo, originando ferimentos em pessoas e/ou acidentes.
Esta verificação deve ser repetida em intervalos regulares,
dependendo do estado da faixa de rodagem.
Cuidado
Verificar o funcionamento correto do dispositivo de iluminação
antes de qualquer deslocação, caso contrário, podem ocorrer
acidentes.
Nota
A matrícula e o dispositivo de iluminação do suporte de
bicicletas não podem ficar encobertos.
34
33
34
33
1
M+P-25A-0219
