- 90 -

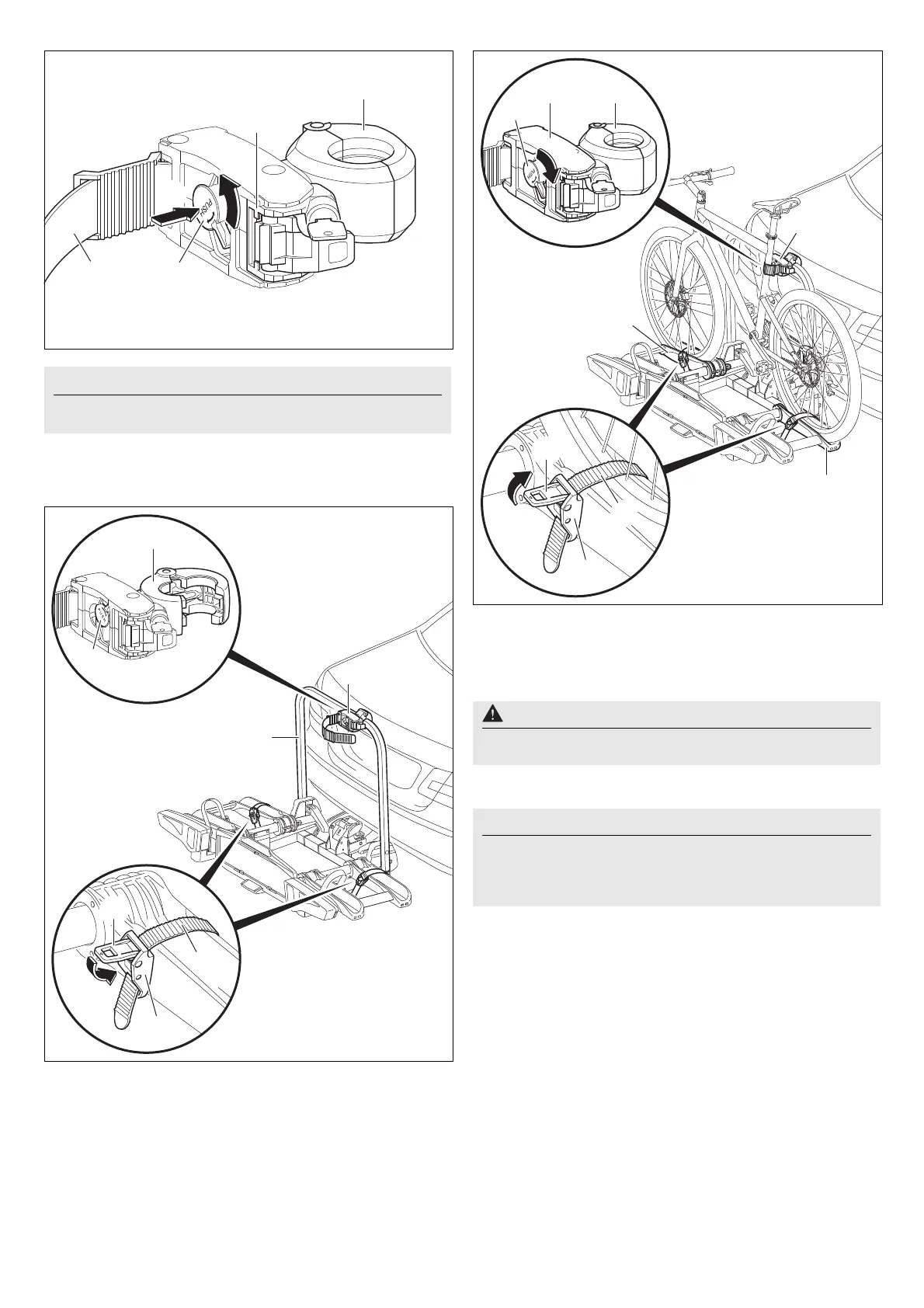

4. Otočnou rukojeť (29) otočte doleva (šipka I) a následně stlačte
(šipka II).
Svorka (42) se rozevře.
5. Rozevřenou svorku (42) umístěte kolem nosného rámu (6) a
uvolněním otočné rukojeti (29) obklopte nosný rám (6).
6. Stiskněte napínací prvek (31) a vytáhněte upínací popruh (26).
7. Nasaďte jízdní kolo na kolejnice k umístění kola (8) a umístěte
k držáku (2). Zajistěte jízdní kolo proti pádu.
8. Provlékněte upínací popruh (26) uprostřed mezi paprsky kola,
navlékněte jej do přezky (30) a utáhněte.
9. Napínacím prvkem (31) utáhněte popruh (26) (šipka I).
10. Držák (2) vyrovnejte k rámu jízdního kola a otočnou rukojeť (29)
otočte doprava až k dorazu (šipka II).
Svorka (42) je zajištěná.
Upozornění
Pouze když byl upínací popruh (27) vytažen z upínacího
přípravku (28), lze pohybovat otočnou rukojetí (29).
Pozor
Neutahujte upínací popruhy (26) příliš pevně, v opačném
případě může dojít k poškození pneumatik či ráfků.
Upozornění
U dlouhých držáků k upevnění druhého jízdního kola:
Pouze když držák (3) stojí přesně kolmo k nosnému rámu a
svorka (42) je zcela uzavřená, lze otočnou rukojeť (29) otočit
doprava.
2
8
8
31
26
30
I
422
29
II
M+P-25A-0270
