- 91 -

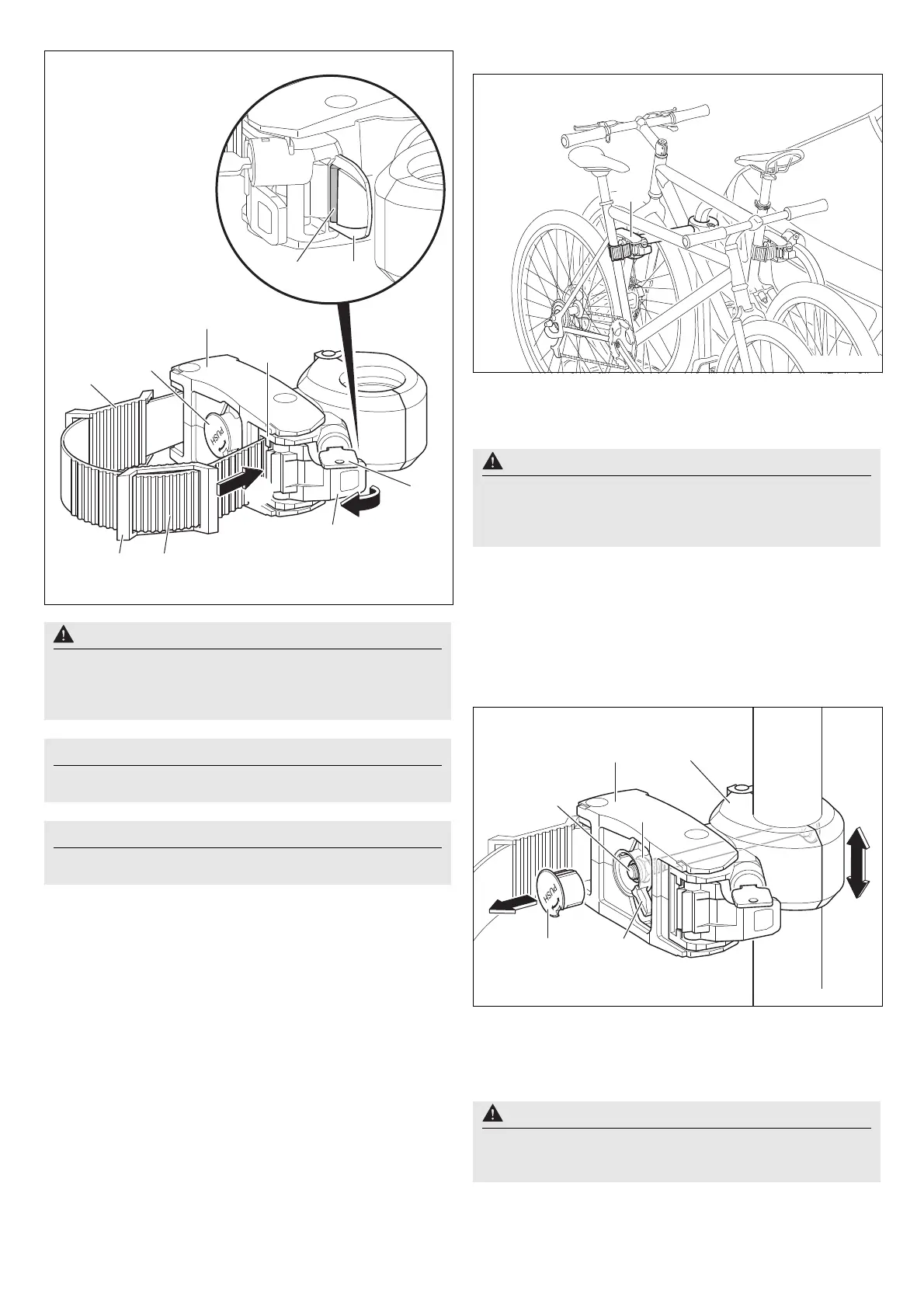

11. Upínací popruh (27) veďte kolem rámu jízdního kola a zasuňte
do upínacího přípravku (28) (šipka I).
12. Upínací popruh (27) zasuňte natolik, aby přečníval alespoň
jeden zub řemenu (48).
13. Pomocí napínacího prvku (25) utáhněte upínací popruh (27)
(šipka II).
14. Zajistěte napínací prvek (25) a vytáhněte klíč (4).
Upevnění druhého jízdního kola
Upevnění druhého jízdního kola provedete obdobně jako upevnění
prvního jízdního kola. Pamatujte na uspořádání jízdních kol proti
sobě.
Druhé jízdní kolo upevníte pomocí dlouhého držáku (3).
Demontáž jízdních kol
Povolení držáků (2) a (3) a sundání jízdních kol se provádí
vopačném pořadí.
Seřízení svěrací síly
V následujících případech lze dodatečně seřídit předpínací sílu:
• Svorku (42) zajištěného držáku (2) lze zasunout na nosném
rámu (šipka I).
•Otočnou rukojeť (29) nelze otočit doprava až na doraz.
1. Stáhněte víko (43) (např. šroubovákem) (šipka II).
Pozor
Upevněte držák (2) pouze k rámu jízdního kola, jiné součásti
jízdního kola by se mohly poškodit. Nesmí dojít k upnutí jiných
součástí, např. převodových a brzdových lanek. Vadné držáky
je třeba neprodleně vyměnit.
Upozornění
Pouze když je otočná rukojeť (29) zcela otočená doprava, lze
zasunout upínací popruh (27).
Upozornění
Podle tvaru rámu jízdního kola lze k ochraně rámu jízdního kola
na upínací popruh (27) umístit jeden nebo dva polštáře (5).
2
28
29
5
275
25
4
I
II
48
27
M+P-25A-0282
Pozor
Upevněte držák (3) pouze k rámu jízdního kola, jiné součásti
jízdního kola by se mohly poškodit. Nesmí dojít k upnutí jiných
součástí, např. převodových a brzdových lanek. Vadné držáky
je třeba neprodleně vyměnit.
Pozor
Svěrací síla se smí seřizovat pouze jednou!
Pokud se má svěrací síla seřizovat znovu, musí se vyměnit
samojistná matice (46).
3
M+P-25A-0272
2
46
43
42
47
29
II
I
M+P-25A-0273
