INTRODUCTION
SOMMAIRE
Conçu par Peter Parfitt, le système de guidage (PGS) Parf UJK a été
développé conjointement avec Axminster Tools & Machinery Ltd,
qui le fabrique sous la marque UJK.
Le PGS constitue une méthode haute précision, rapide et facile
à utiliser pour réaliser un schéma de trous de 20 mm dans un
plateau d'établi, ou à la surface d'un poste de découpe pour scie
circulaire. Avec une paire de super-valets UJK et au moins deux
valets ou mini-valets de guidage UJK, vous pourrez obtenir des
Pièces PGS
découpes parfaites à angle droit ou à 45 degrés, en vous aidant
soit d'un rail de guidage et d'une scie plongeante, soit d'un bord
rectiligne et d'une scie circulaire.
Avec le PGS, vous pouvez aussi réaliser facilement un schéma
isométrique de trous de 20mm, qui permettra ensuite à
l'utilisateur d'obtenir des découpes parfaites à un angle de 30 ou
60 degrés.

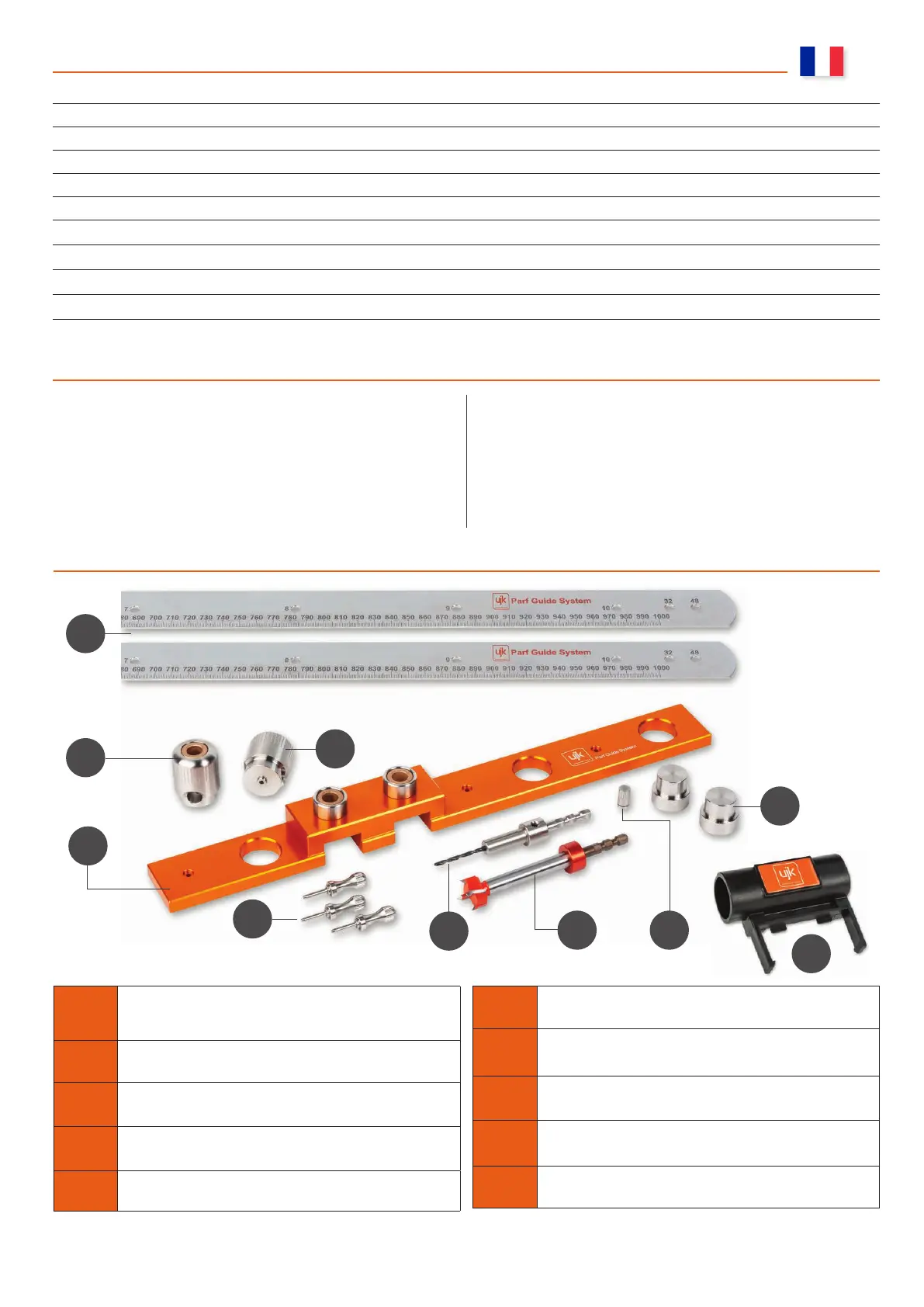

IDENTIFICATION DES PIÈCES PGS
Introduction 11
Identification PGS des pièces 11
Le concept 12
Utilisation des guides de forage de 3mm 12
Utilisation des chevilles de 3mm 12
Schéma initial de trous de 3mm 13
Compléter le schéma des trous de 3mm 14-15
Créer des trous décalés 16-17
Agrandir le diamètre des trous de 3mm à 20mm 18
Conseils utiles 19
A
Paire de bâtons Parf de 1m de longueur avec règle
métrique graduée et série de trous de 6mm
B
Guide-foret à palier guidé de 3mm ; tourillon court
C
Bloc de guidage de 20mm
D
Guide-foret à palier guidé de 3mm ; tourillon long
E
Série de chevilles de guidage de 3 mm
F
Porte-foret de 3mm et foret de 3mm
G
Fraise spéciale D/G TCT de 20mm à tige hexagonale et
pointe centrale de guidage de 3mm avec collier de butée
H
Vis d'assemblage pour bâtons Parf
I
Valets de localisation Parf
J
Raccord à poussière Parf UJK
Figure 1
I
G H
F
D
E
C
B
A
J
FR
